小米11 Pro/Ultra套装版附带67W快充充电器,依旧属于USB-A口魔改系列,同期上架小米商城,售价129元。充电器套装支持小米最新的11V6.1A私有快充,另外也支持65W PD快充,手机、笔电都能用。那下面充电头网就对这款魔改充电器进行详细拆解,看看其用料做工如何。
一、小米67W充电器外观
作为小米手机标配充电器,单独拿来开卖其包装盒也是简单风格设计,正面印有MI logo、充电器套装图以及名称。
背面印有充电器参数信息。

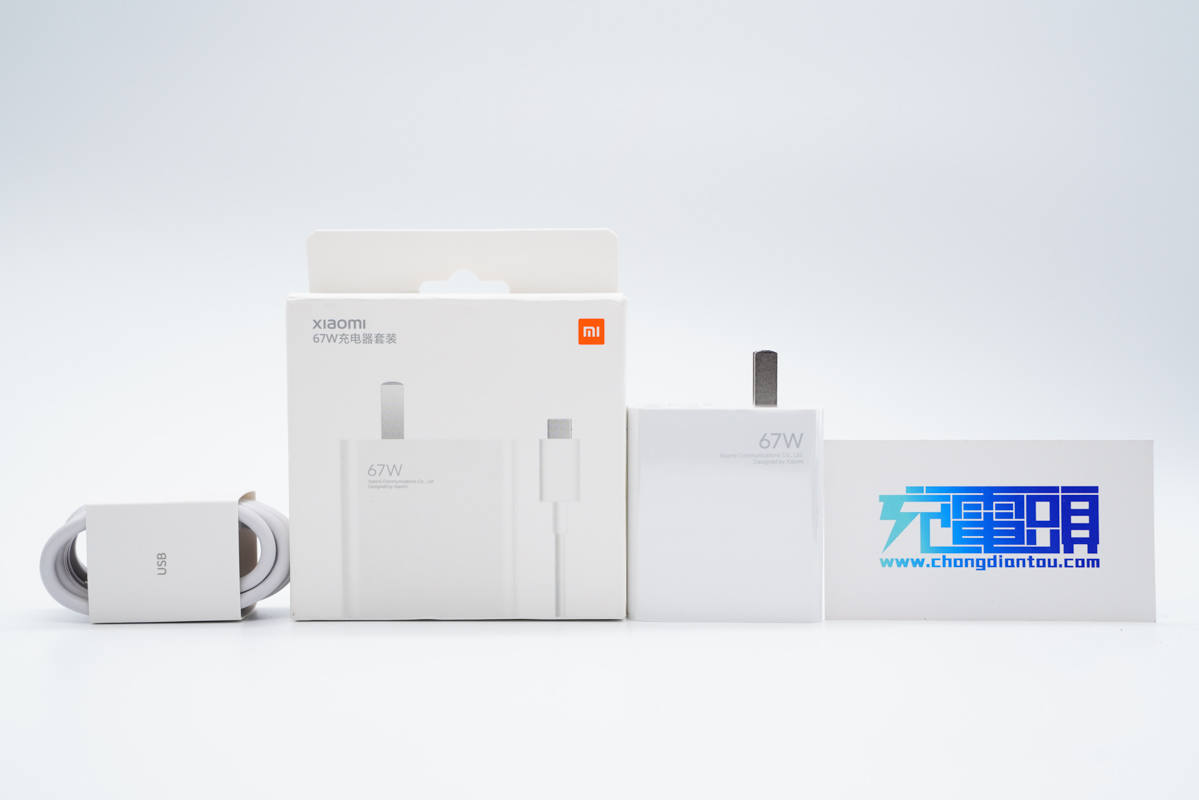

包装内含充电器、数据线、使用说明书和三包凭证。

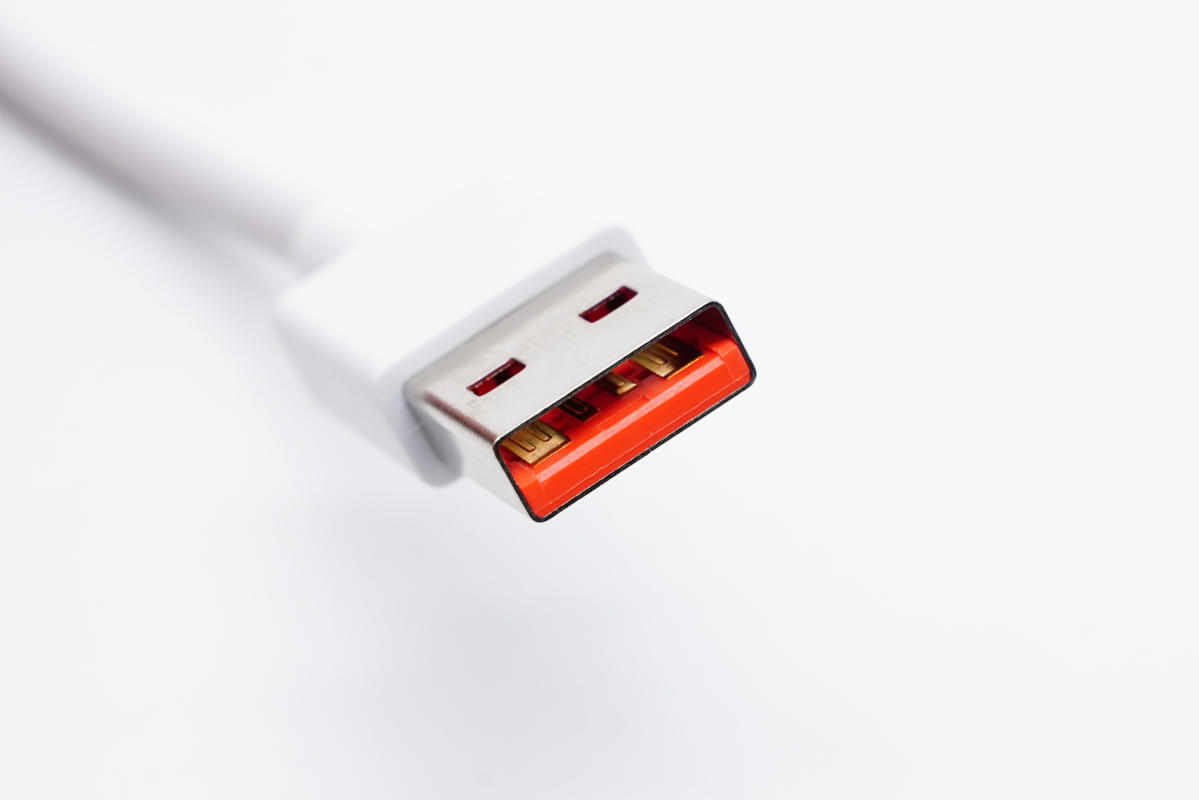

USB-A公头特写,正负极加宽用于通过6A大电流。

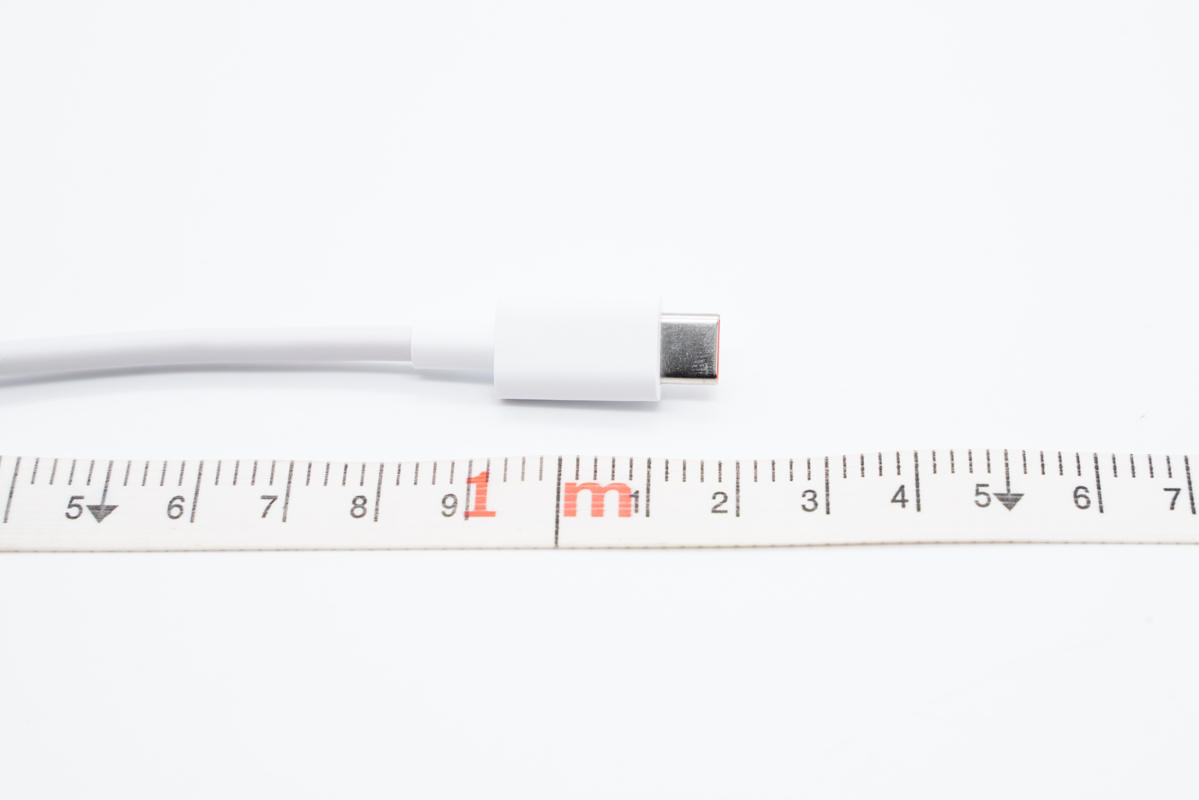

套装内充电线长约102cm。

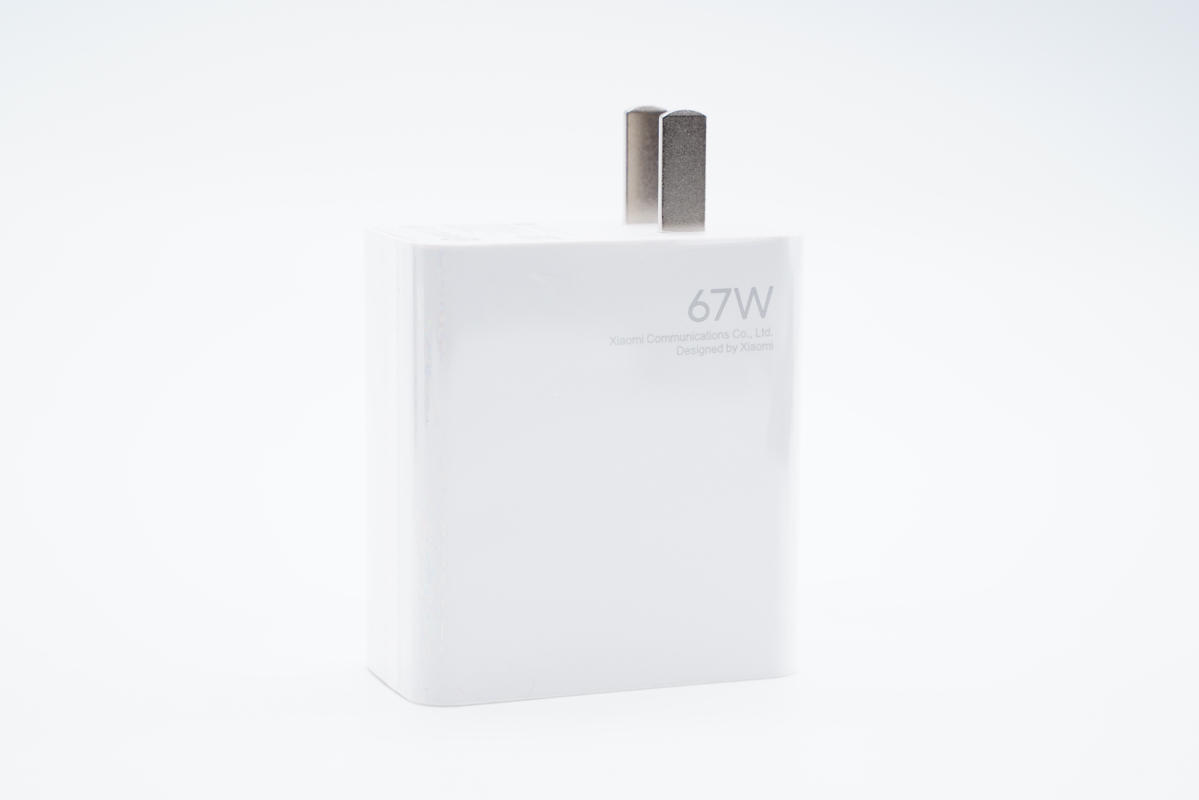

充电器采用PC阻燃材质白色外壳,腰身钢琴烤漆处理,机身正面印有67W字样,输入端配备固定式国标插脚。

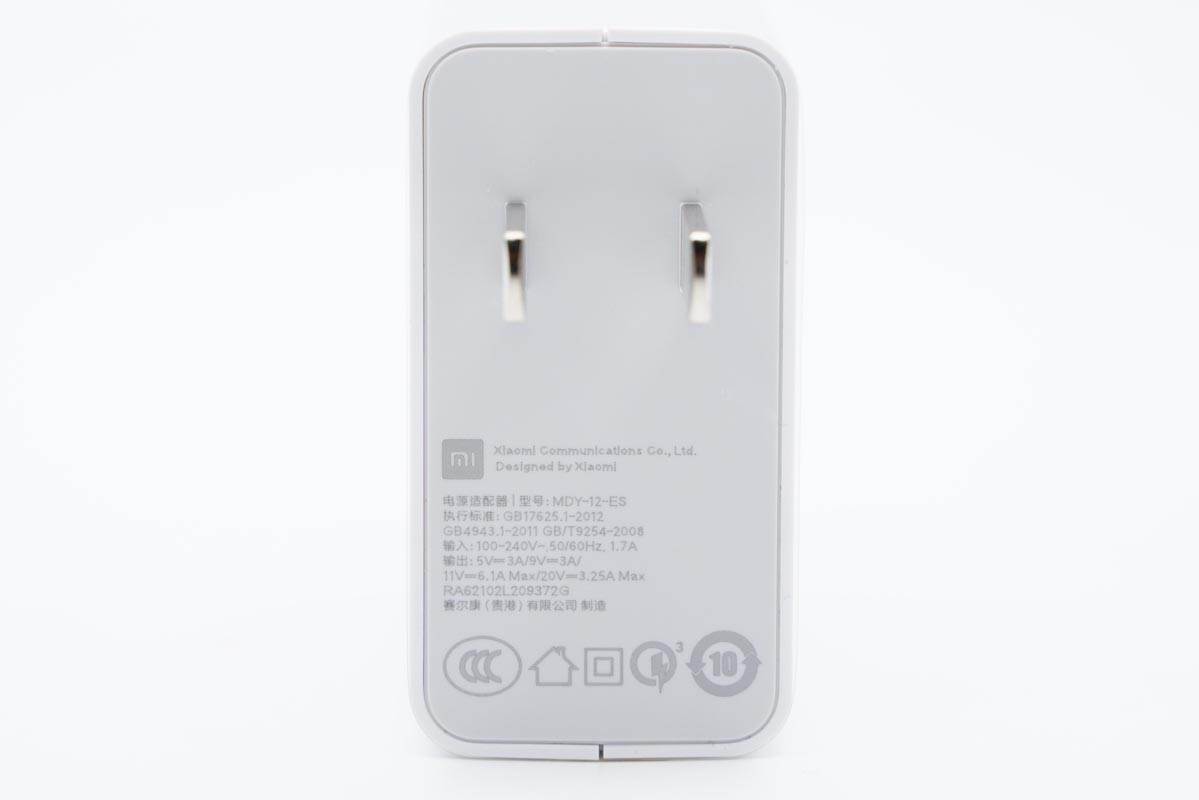

输入端外壳上标注有充电器参数信息
型号:MDY-12-ES
输入:100-240V~50/60HZ 1.7A
输出:5V3A、9V3A、11V6.1A、20V3.25A
制造商:赛尔康(贵港)有限公司
产品已经通过了3C认证。
充电头网通过拆解了解到,由赛尔康代工生产的产品还有坚果55W PD快充充电器、小米9 Pro原装45W快充充电器、苹果20W USB PD快充、华为24W USB PD充电器、华为18W快充充电器、索尼无线充原装适配器等,产品质量获得客户认可。

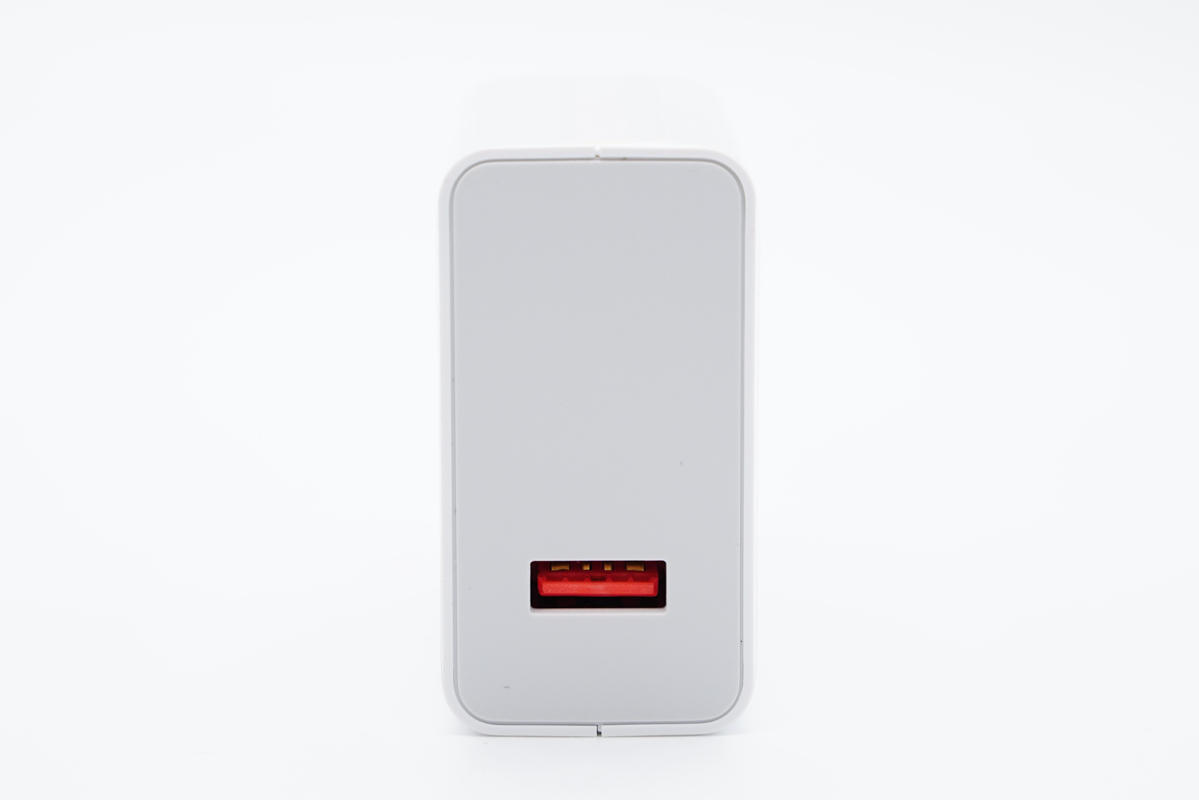

USB-A口采用橘红色胶芯。
舌片前端设有特殊触点,与原装线搭配使用,实现PD快充输出。

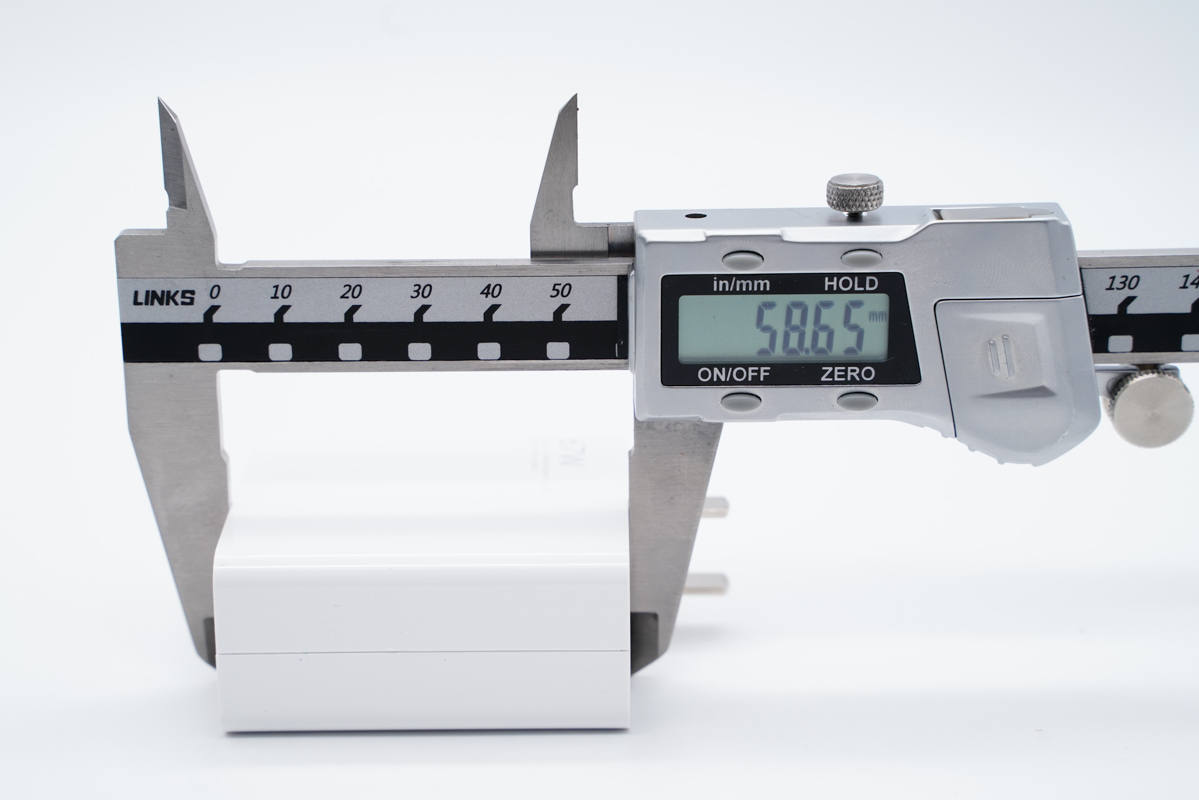

使用游标卡尺实测充电器机身长度为58.65mm。

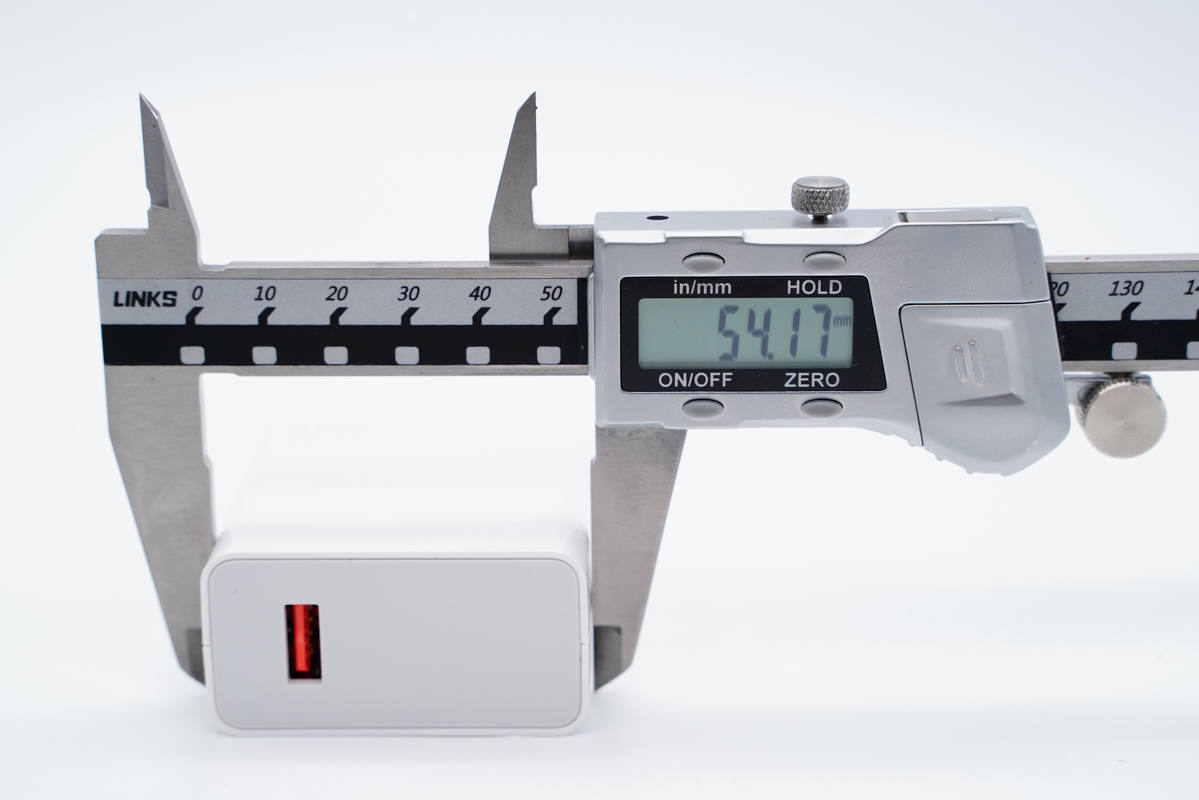

宽度为54.17mm。

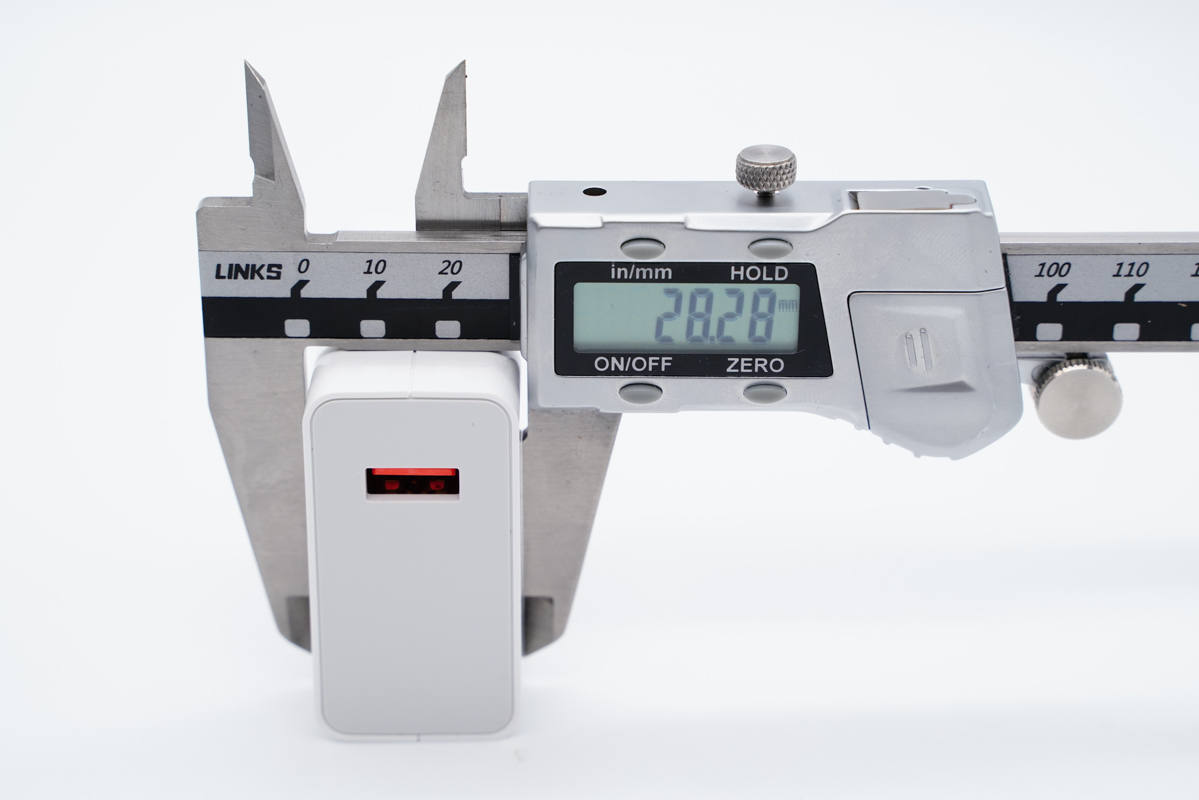

厚度为28.28mm。

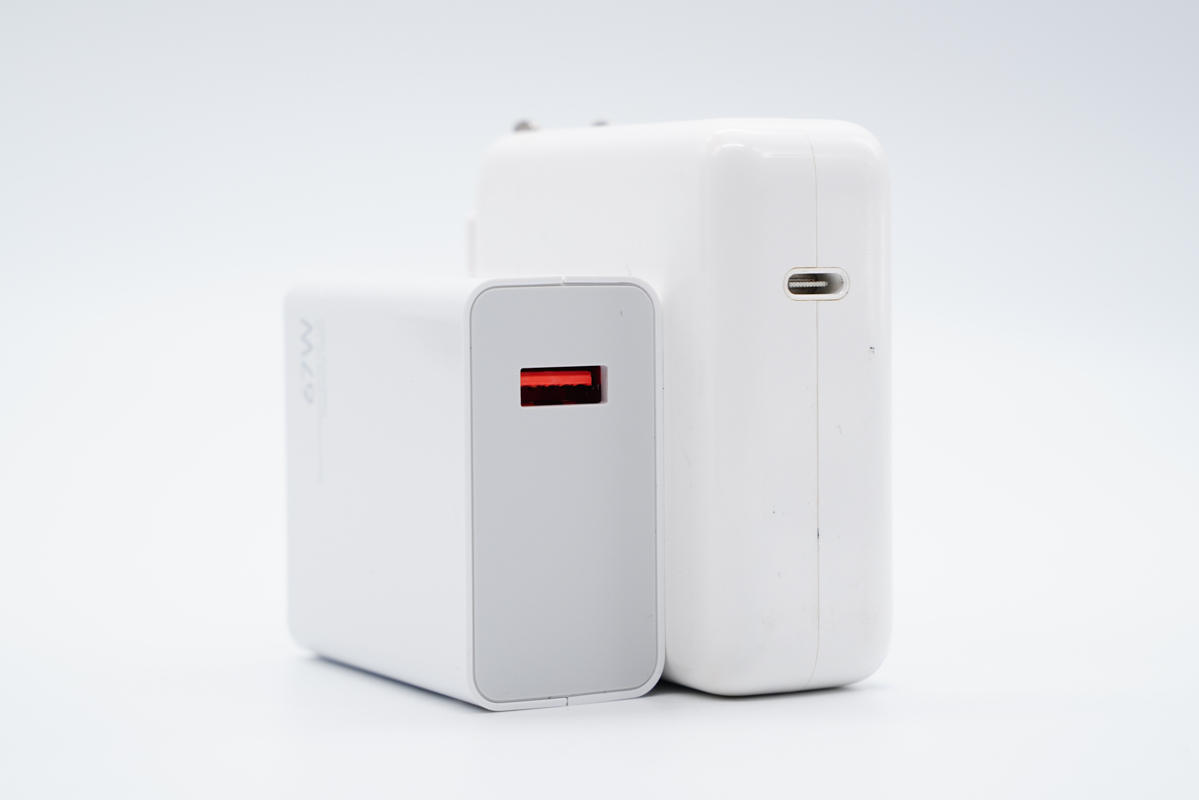

和苹果61W充电器大小直观对比,体积优势明显。
充电器净重约为111g。
将机身壳拆开,超声波焊接封装非常牢固,小编锤了好几下才稍微裂开一点小口子。

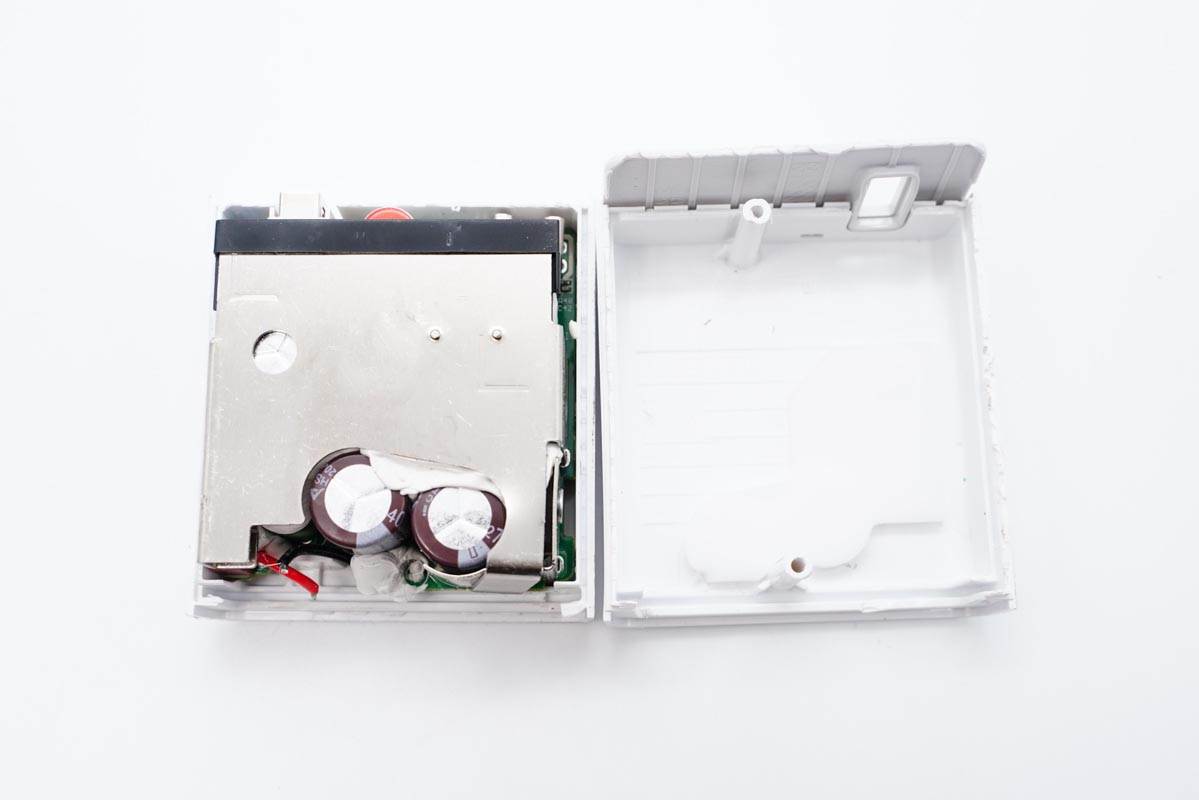

机身壳上贴有缓冲泡棉,两端设有圆柱,用来固定PCBA模块。
PCBA模块覆盖散热片,侧面初级开关管和小散热片使用螺丝固定在一起。
初次级之间有黑色塑料板进行隔离。
除散热片外,元器件之间还打胶加固和帮助导热。
PCB板背面一览,初次级之间镂空用来穿过隔离板。
通过对PCB电路观察发现,小米这款67W充电器采用典型的开关电源宽范围输出电压,由协议芯片通过光耦控制输出电压的设计架构,下面我们从输入端开始了解各元器件。
输入端一览,设有延时保险丝、绿色TVR压敏电阻,NTC热敏电阻、共模电感、X电容、高压滤波电解电容、工字电感和主控芯片供电电容。
延时保险丝规格为3.15A 250V。
TVR10561 氧化锌压敏电阻,用于输入过压保护,当输入交流电压过高时,短路输入,保险丝熔断切断电路,保护后级元件。
NTC热敏电阻用于抑制输入浪涌电流,减小充电器插电时的冲击电流。
共模电感用于滤除EMI干扰。
松田电子STE X2安规电容,224K310V。
四颗丝印R4MBSK2PD的二极管组成桥式整流。
工字电感特写。
充电器共使用了三颗艾华高压滤波电解电容,这两颗规格为27μF 400V。
第三颗规格为18μF 400V。
两颗主控芯片供电电容也是来自艾华,规格为100V 10μF。
小米定制PWM主控芯片,丝印MI5763K1GS。
PCB板另一侧是初级开关管和变压器。
初级开关MOS管采用士兰微电子的SVSP14N65FJHE2,D-Well系列超级结高压MOSFET,耐压650V,导阻0.26Ω。
士兰微 SVSP14N65FJHE2 资料信息。
变压器特写,顶部喷码有信息。
亿光EL 1017光耦,用于初级次级通信,反馈输出电压。
输出端一览,左侧同步整流管配有导热垫和小散热片进行散热。
两颗Y电容来自ISND厦门华信安电子,串联提升耐压等级。
小米定制次级同步整流控制器,丝印MI8526。
次级同步整流管来自威兆半导体,型号VSP004N10MS-G,耐压100V,超低导阻。
威兆VSP004N10MS-G资料信息。
两颗输出滤波固态电容规格均为25V 680μF。
协议IC采用伟诠WT6633P,支持USB PD3.0,支持高通QC4,QC4+和QC5。通过USB-IF认证,TID1070018。同时WT6633P还通过了高通QC5认证,认证号4789627043-2,高通QC4+认证,认证号4788566324-2。WT6633P内置8051内核,内置恒压恒流控制,片内集成输出电流传感,支持线损补偿,内置完善的保护功能。
充电头网通过拆解了解到,采用伟诠WT6633P的还有小米55W氮化镓充电器、坚果65W单C口氮化镓充电器、小米120W超级快充、小米10 Pro原装65W快充充电器、小米9 Pro原装45W快充充电器、联想27W USB PD快充充电器、安福瑞63W双口快充充电器等产品。
输出VBUS开关管采用威兆半导体VS3610AE,NMOS,耐压30V,PDFN3333封装,左侧是热敏电阻,检测系统温升。
威兆VS3610AE资料信息。
充电头网拆解了解到,采用威兆VS3610AE的还有Aohi迷你30W氮化镓充电器、奥海科技45W迷你氮化镓充电器、公牛65W氮化镓充电器、联想拯救者45W PD快充充电器、绿联65W氮化镓快充等产品,同时使用威兆其它MOS的还有小米6口USB充电器60W快充版、紫米65W PD迷你充电器、RAVPower 45W GaN PD充电器、华为20W电荷泵快充充电器、倍思45W PD快充充电器等数十款产品采用。
USB-A母座7字型结构,外套塑料壳防尘加固。
USB-A口特写。
最后使用游标卡尺实测充电器主板长度为52.19mm。
宽度为49.1mm。
全部拆解完毕,来张全家福。
充电头网拆解总结
作为又一款小米手机标配充电器,这款67W充电器风格依旧,机身光滑简洁,采用固定插脚和魔改USB-A口,且靠机身一侧布局。充电器支持小米最新11V6.1A私有快充,同时也具备QC、PD通用快充协议,具备5V3A、9V3A、15V3A、20V3.25A电压档位。对于小米用户来说既可满足手机快充,还能拿来给笔电等PD快充设备使用。
充电头网通过拆解了解到,这款充电器又回到常规方案设计上,其中开关电源的PWM控制器以及同步整流控制器均为小米定制型号,搭配的是士兰微超级结高压MOS管以及威兆的同步整流管,协议芯片依旧采用伟诠的WT6633P。输入端采用三颗艾华电容进行滤波,输出端采用固态电容进行滤波。整体用料做工扎实,水准依旧。
