网传小米澎湃 P1 芯片并非自研，南芯半导体回应「消息不实」，真实性如何？小米研发芯片的实力怎么样？

能靠舆论倒逼别人发公告，再进一步深入了解，我觉得是一件好事，之前那么多人终于开窍知道了解“自研”背后那么多复杂的东西了。

微信号：15838231350
添加微信好友, 获取更多信息
复制微信号

遥想几年前，你要告诉他一个芯片不是几百个工程师设计电路然后交给代工厂就完事，他肯定要喷你，顺带还要踩一脚代工厂说技术全在设计这边，代工厂没有我活不下来，后面漂亮国制裁EDA，让大家知道原来还有EDA，知道了verilog是啥，再后面知道了芯片设计原来也有前端后端，有逻辑验证物理验证，知道了封装测试，甚至第一次知道封装也要光刻机，而之前大家关注的叫“前道光刻机”，知道了“自研”的东西里面其实很多东西咱们都还得加把劲不是张嘴就都是自己的，也算是对中国芯片行业发展有帮助。

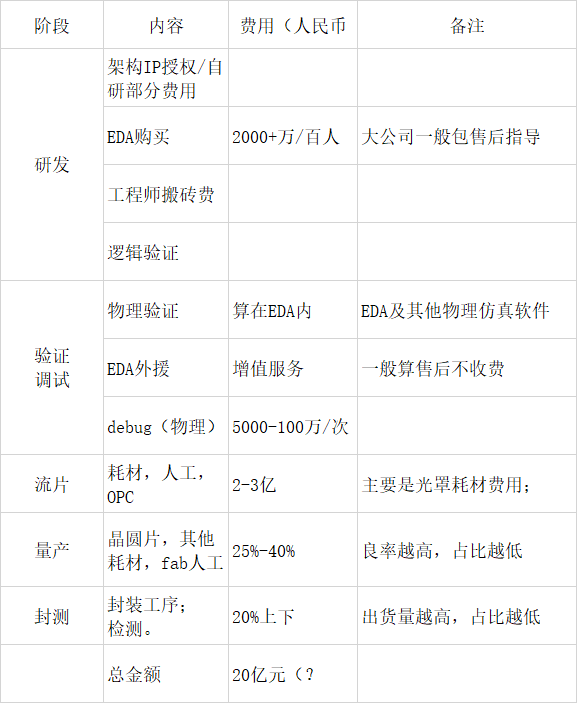

这是不小的数字芯片，功率小芯片不太一样，放这仅供参考流程。

南芯这个更像是小米/紫米那边经过自己实践积累，结合自己需求（比如需要单电芯高功率低体积）提出了一个创新的快充架构，电源团队完成了前端开发，剩下自己没经验的物理设计部分交给南芯的成熟来做，对于南芯的团队来说就是自己走一遍自家芯片的流程，只不过原理之前是自家团队，现在换小米团队。

而帮人弄物理设计的外包，三星和AMD倒是也在做，只不过都是帮国外一些厂商做物理设计，国内没人关心罢了。

你非要暗示南芯自己搞了个叫8561的芯片规格比8571还强一截，甚至支持了业界最新120w单电芯（1：4做的这么大电流还是挺可怕的）让小米贴牌了，这事也只能怪小米自研自研喊的太响又不解释清楚哪些部分是自己做的，哪些部分是行业做的。大众要的其实不是你马上出赶英超美的成果，而是希望看到你在努力在发展在应用自己的东西，而不是干啥都买买买就完事了。

其实看套娃与否也很简单，目前南芯外卖看起来比P1高一代的8571只支持双电芯120w，单电芯120w无论是噱头也好还是实际效果也好都挺强的，毕竟单电芯优点之前华为荣耀已经科普了千万遍，现在有个单电芯媲美双电芯还不贵的东西，我是南芯自己搞出来的我肯定想办法推广赚钱，你小米能给几个钱啊，等等看是不是马上市面上就有类似拓扑结构的快充解决方案就好了，毕竟让一个寻求上市的公司发这个公告讲事情也是不容易，不想等着看也可以直接走流程赢，没有问题。

就单充电部分，小米从18年的旗舰还是高通QC 18w的小垃圾，彼时华为已经40w了，到19年摸到40w快充门道，到20年行业第一个单电芯50w，到20年行业第一个做出来120w，到21年全行业最快120w，到21年末尾出来个全行业第一个单电芯120w，如果小米这又穷又抠的惯例能把手机充电做到行业领先还是靠供应链套壳换皮，我看友商各个都能，那事实做到了吗？

没有，事实上充电友商都没打过，愣是看小米花了4年时间一点点冲上来，从行业倒数第二变成正数第一，耍赖皮了属于是。
