前言
随着欧洲能源危机加剧，国内新闻报道欧洲大量采购国产电热毯，电热毯是通过将发热丝盘成蛇状，固定在毛毯内部，通电时发出热量。配合被子的保温效果，热量不易散发，能够显著提升被窝内部温度。正因为电热毯只起到调节被窝内部温度的作用，相比加热整个房间的温度来说，大大节省电能。
添加微信好友, 获取更多信息
复制微信号
充电头网采购了一款GIPIN即品品牌的电热毯，这款电热毯尺寸为1.8*1.5米，适合双人使用，支持双区温控，并支持9档温度调节，和智能逐级降档，温度控制精准，使用更加舒适。12小时智能断电，配合双层螺旋发热丝，免除后顾之忧。下面就对这款电热毯进行拆解，看看内部是如何设计。
即品电热毯外观

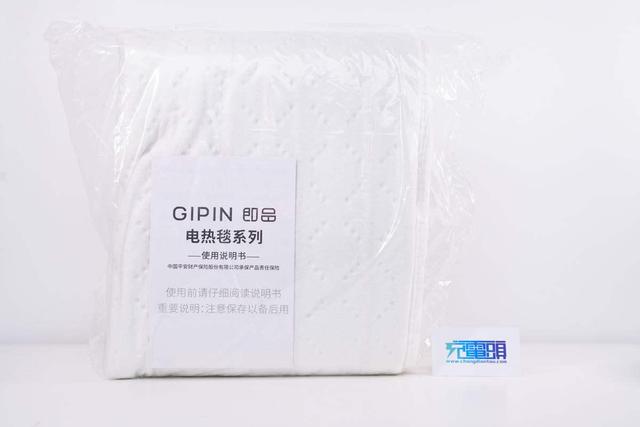

打开快递盒的包装后，电热毯使用透明塑料袋包装，里面还有一份说明书，由中国平安财产保险股份有限公司承保产品责任保险。

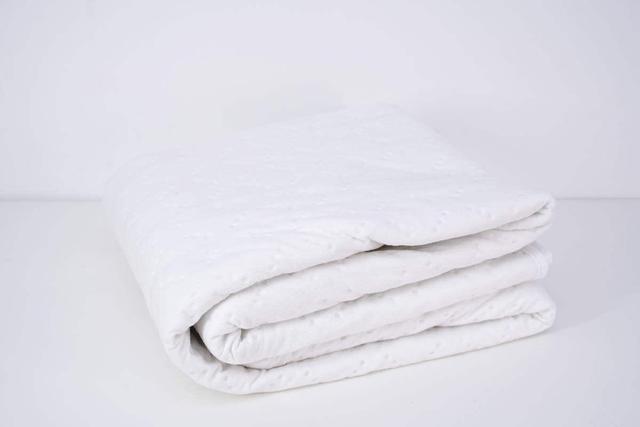

此次采购的即品加厚除螨电热毯是1.8m*1.5m常规尺寸，大面积铺设发热线，能够快速升温无死角，且整体柔软度适中，在天气回暖后也能像正常毯子一样折叠收起，不用担心发热线折断。

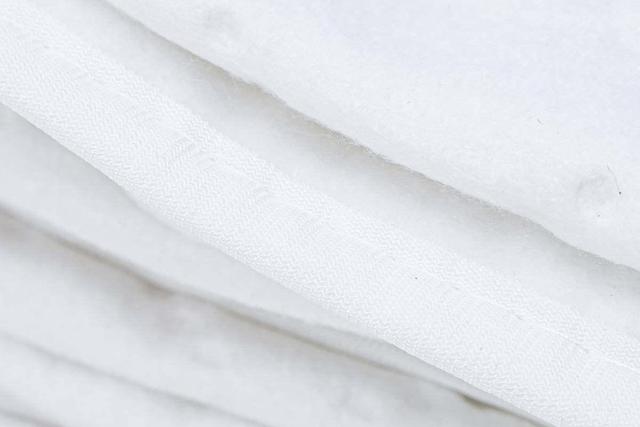

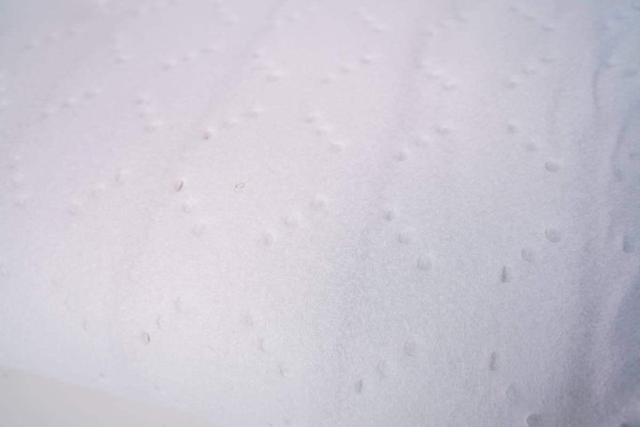

这款电热毯采用优质560G针刺棉材质，整体细致压实亲肤透气，此外表面压花工艺处理，不易脱层和褶皱。
边缘密室包边，精密走线让电热毯更加经久耐用。

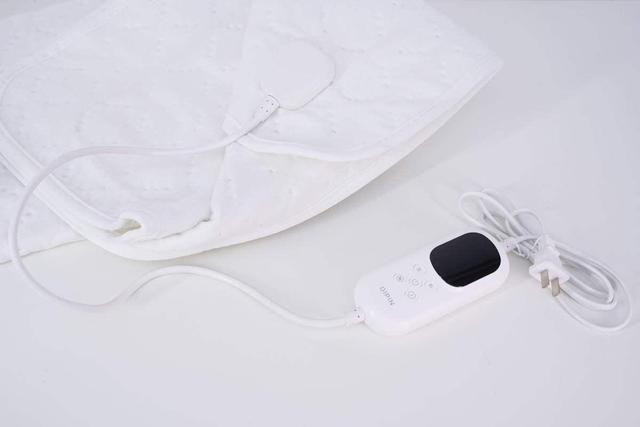

电热毯一端连接电源线以及双人双控控制器。

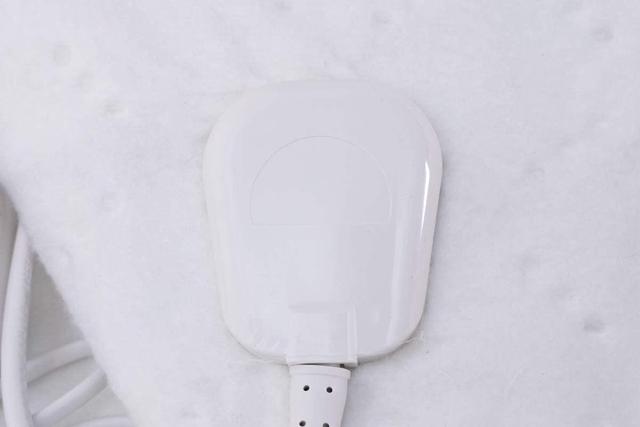

连接端外壳高光亮面处理，边缘圆润，避免磕碰伤人。
连接处采用传统夹紧方式进行固定，使用的是防拆螺丝。

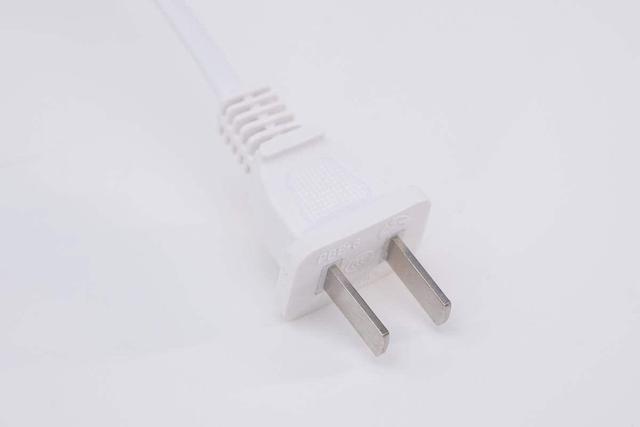

输入端采用的是双脚插头，规格为6A 250V~，通过了CCC安规认证。插头正反面均设有凸齿，方便用户插拔使用。

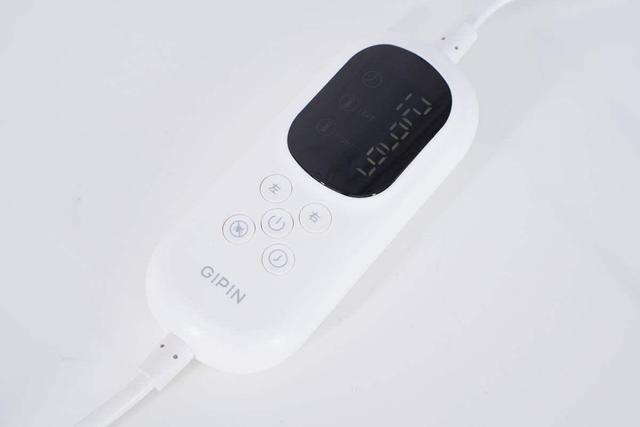

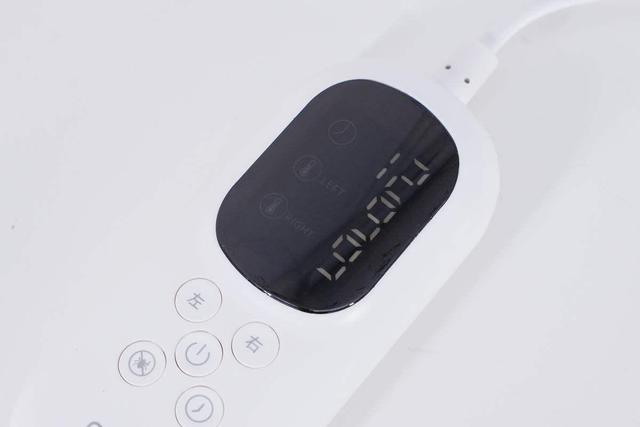

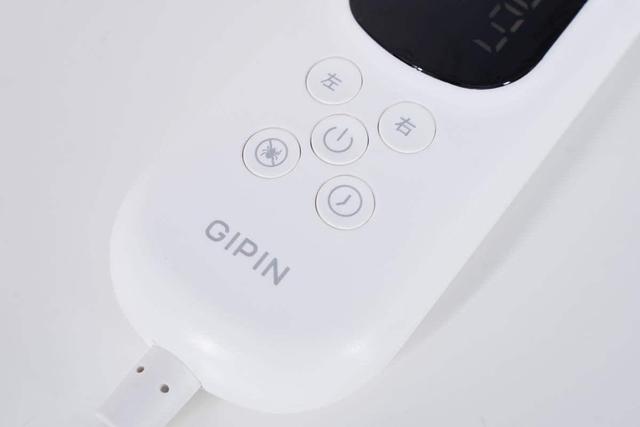

控制器白色外壳表面磨砂，边缘过渡圆润。正面设有功能按键以及状态显示屏，让用户对电热毯的当前状态一目了然。
显示屏可显示定时时间和电热毯左右毯体发热等级，除了支持左右双区独立控温外，还支持智能逐级降档以及记忆档功能，满足一家老少不同温度需求，十分灵活贴心。
下方设有左、右、开关、除螨以及定时五个相应功能键。

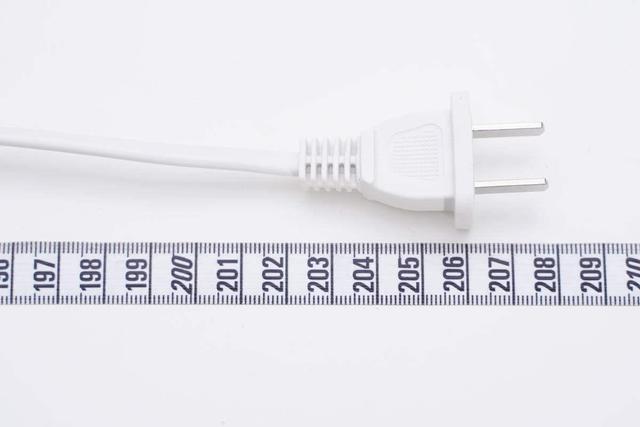

测得线缆总长度（包括控制器长度）约为207.8cm。

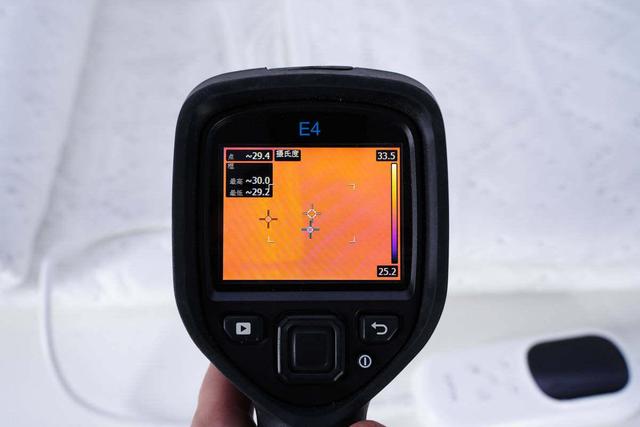

电热毯未打来情况下测得最高温度为30℃。

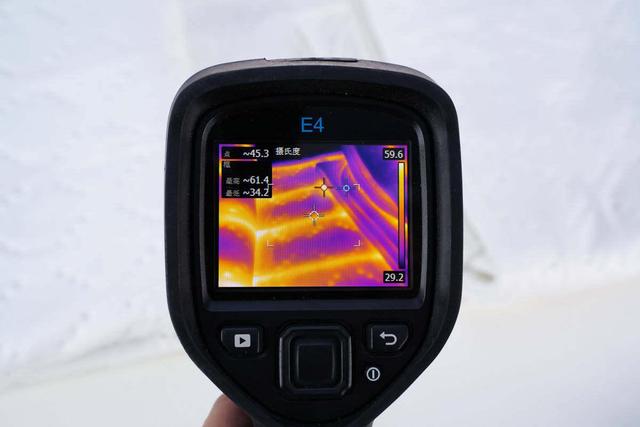

电热毯打开默认工作在最高第9档位，十分钟后测得毯子上最高温度为61.4℃，最低温度为34.7℃
即品电热毯拆解
看完即品电热毯的外观展示，下面就进行拆解，一起看看电热毯的内部构造和设计。

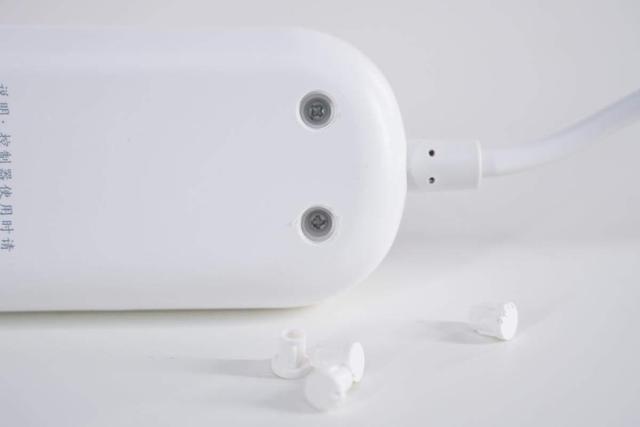

首先来拆解温控器，温控器外壳螺丝采用胶塞密封，拆下胶塞露出固定螺丝。

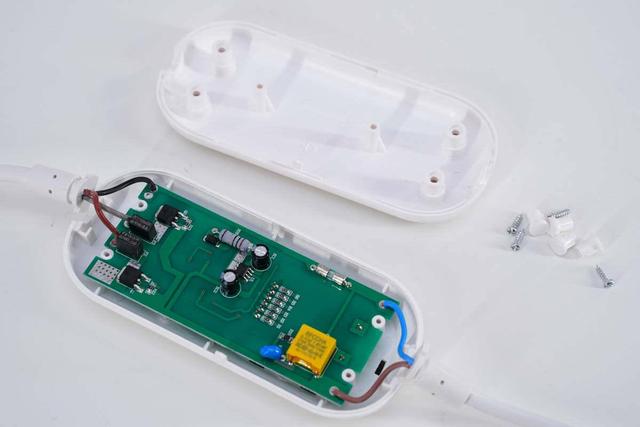

拧下固定螺丝拆开温控器外壳，温控器内部采用一块PCB，交流输入导线和输出导线焊接连接到PCB上。

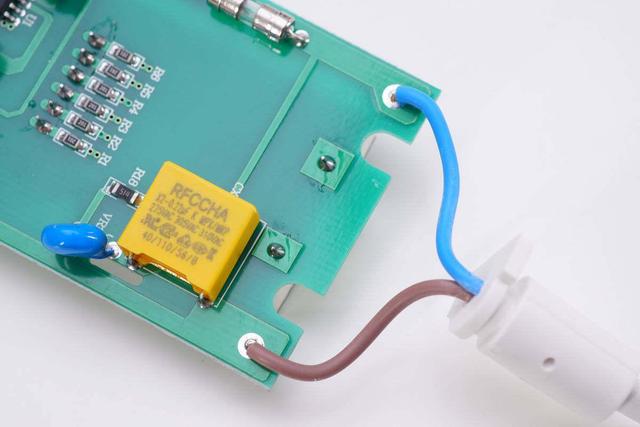

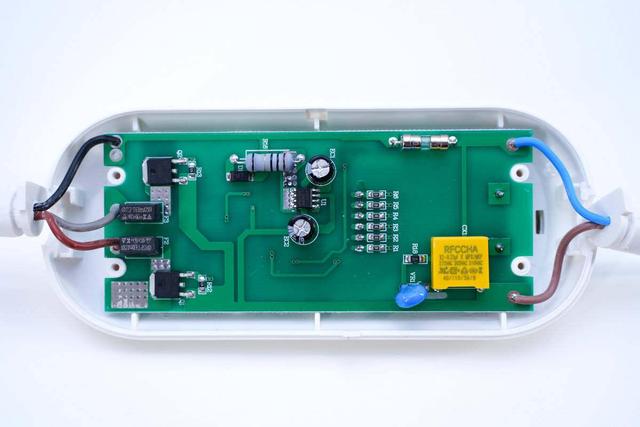

温控器PCB背面焊接两颗保险丝，两颗可控硅，降压供电电路，保险丝和压敏电阻及安规X2电容。
从外壳中取出温控器PCB板，外壳对应LED段码屏开窗。

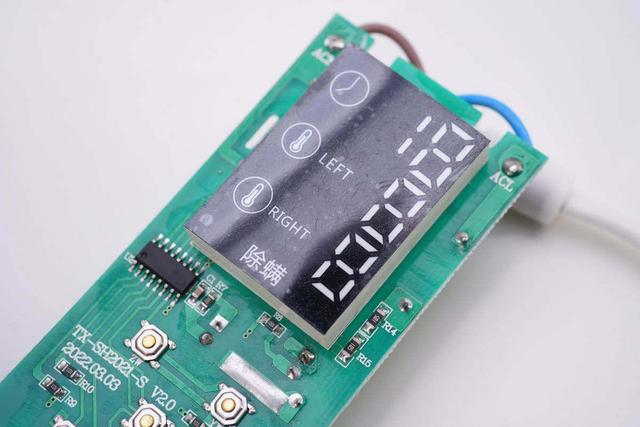

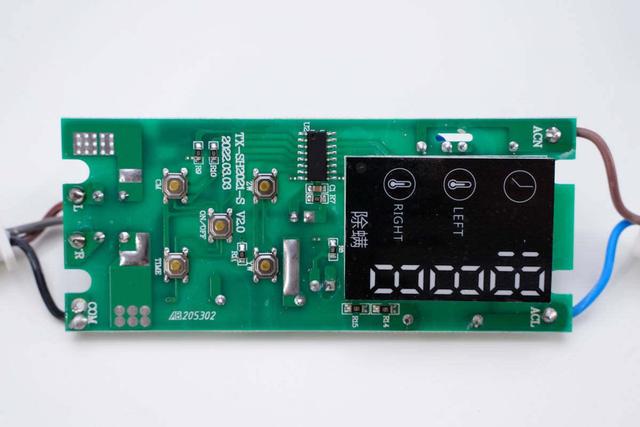

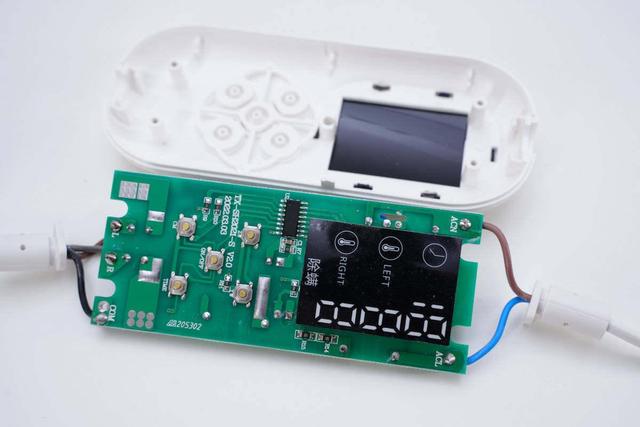

温控器PCB正面焊接五颗功能按键，一颗主控MCU和一块LED段码屏。

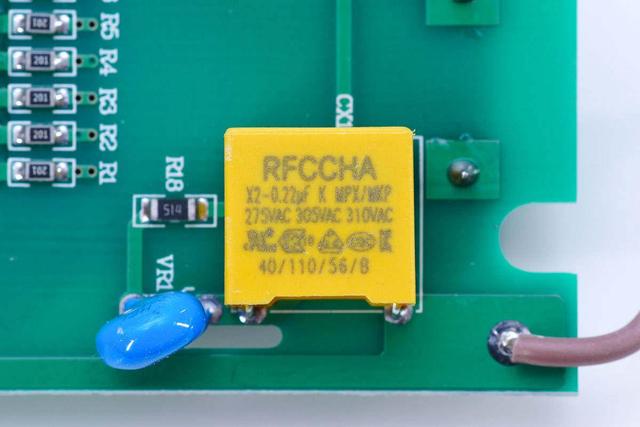

输入端X2安规电容规格为0.22μF。
输入端保险丝特写。

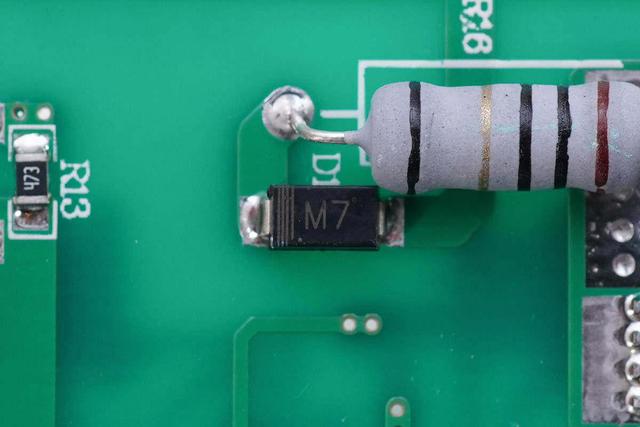

用于供电整流的二极管特写。

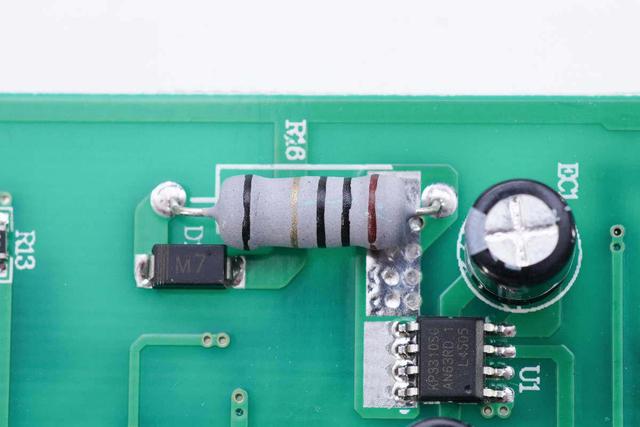

在输入端使用一颗串联电阻，用于限流分摊功耗。

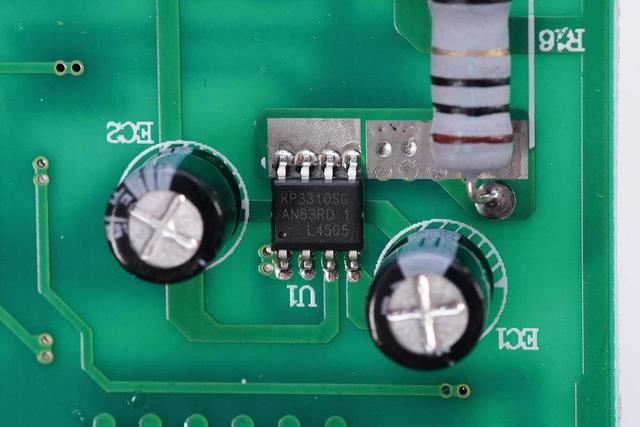

温控器内部采用必易微KP3310为MCU供电。KP3310是一颗支持高压输入，无需电感及高压电容的稳压器，具备2%的高输出精度，输出支持5V/3.3V/2.7V三档输出电压，具备快速动态响应，并具备输出短路过载保护等保护功能，外接100K电阻设定为5V输出。

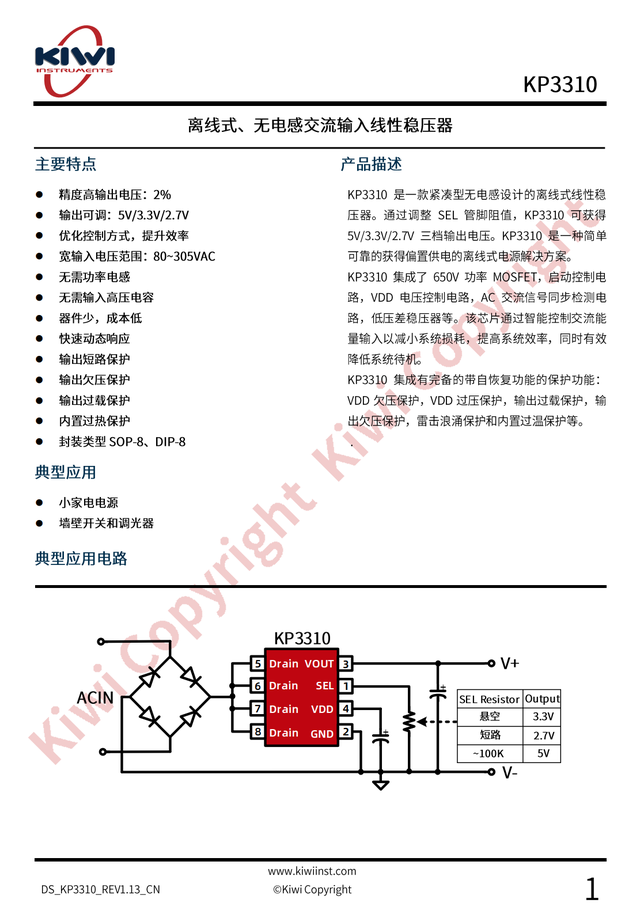

必易微 KP3310 详细资料。

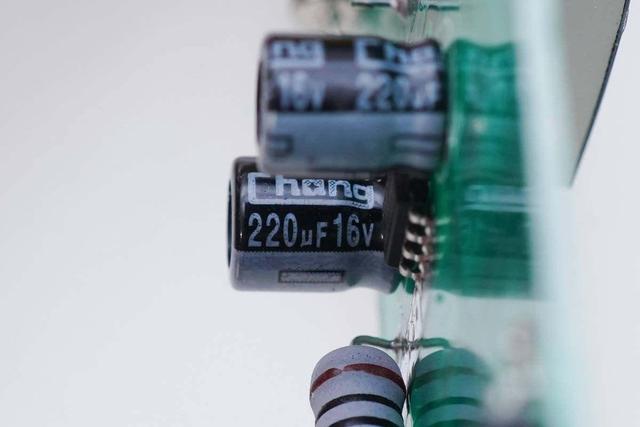

两颗滤波电容规格均为220μF16V。

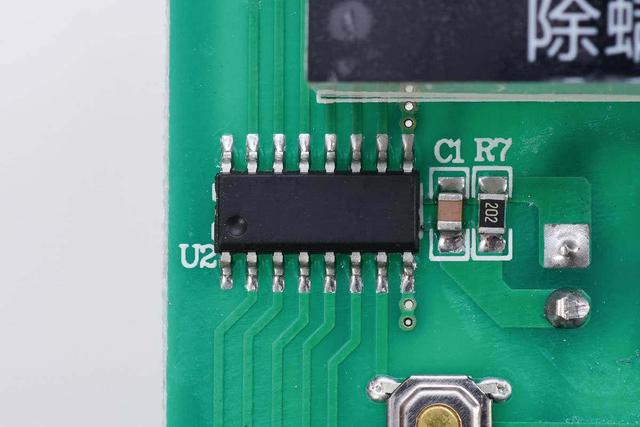

无标的MCU用于档位显示及驱动信号输出。

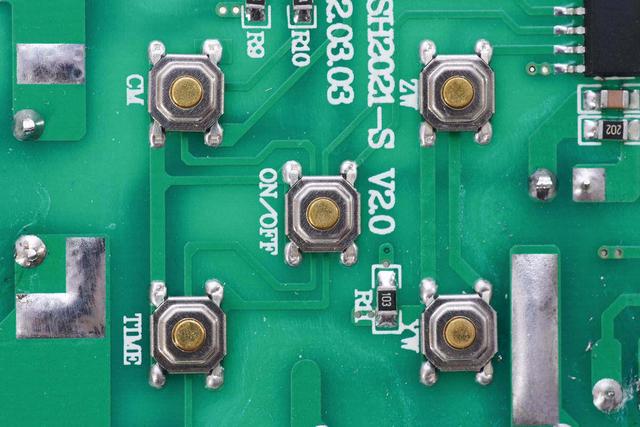

贴片按键用于功能控制。
LED段码屏显示工作状态及输出档位。

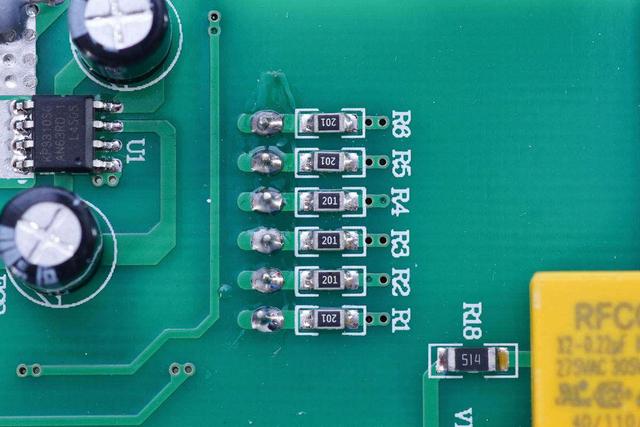

6颗1KΩ电阻用于限制LED段码屏的电流。

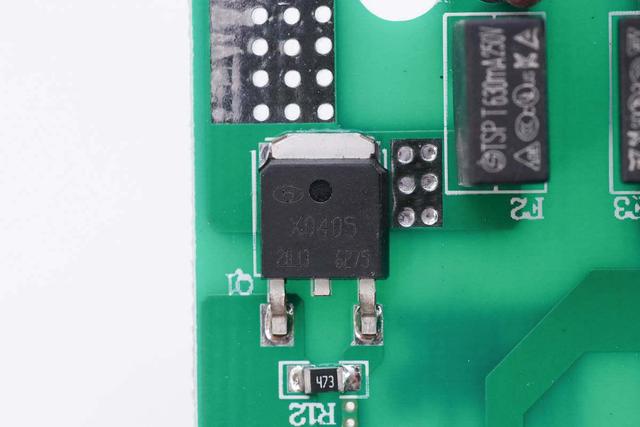

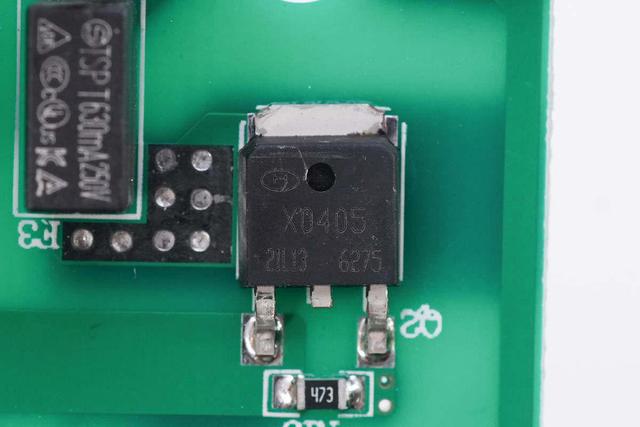

丝印X0405的可控硅，用于调节电热毯温度，实现档位控制。推测是调节导通角控制温升，与可控硅调光台灯原理相同。
用于另外一路输出的可控硅特写。

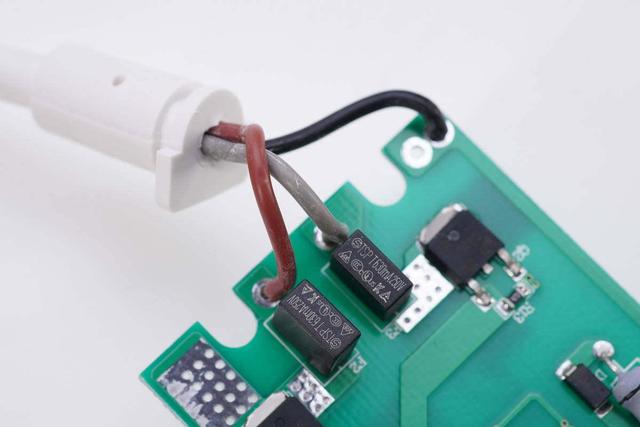

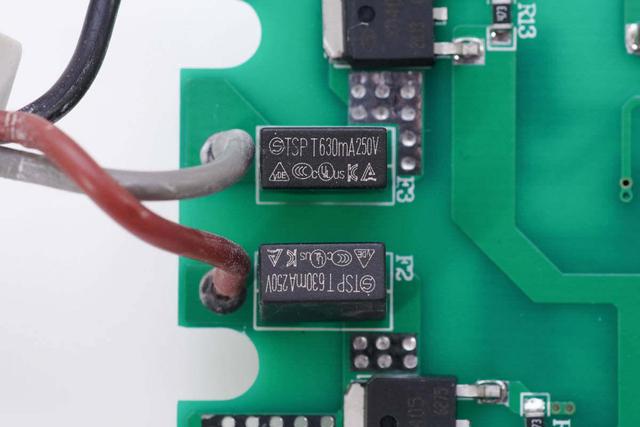

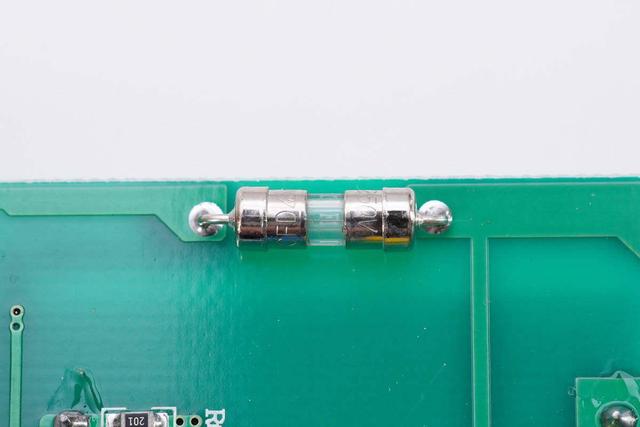

在温控器的输出端串联保险丝，保险丝规格为630mA 250V。保险丝用于配合发热丝内部的双层螺旋结构，实现过热保护，确保安全。
交流输入采用焊接连接。
连接到电热毯的导线也采用焊接连接。

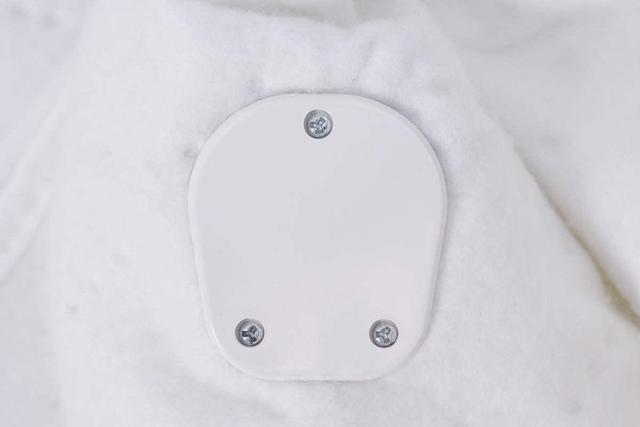

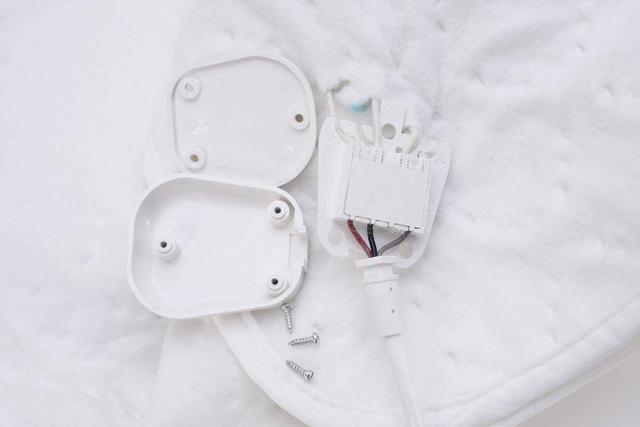

接下来来拆解电热毯，首先拆开电热毯接线盒外壳。导线与发热丝连接处采用接线盒密封。

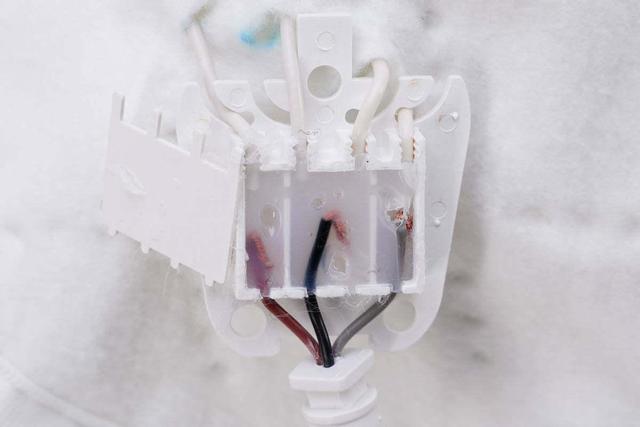

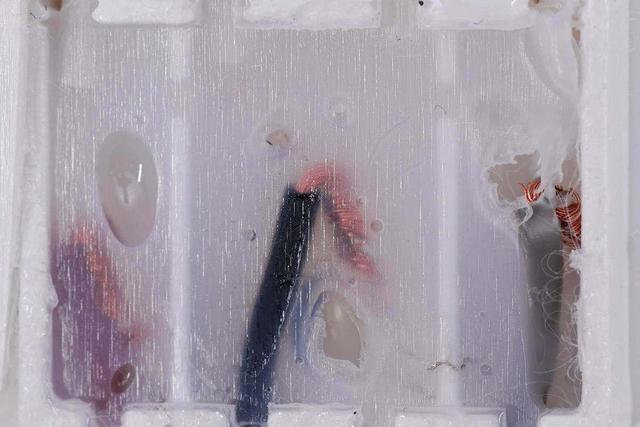

撬开接线盒外壳，接线盒外壳采用锯齿形状固定发热丝，内部发热丝与导线连接处注胶密封。

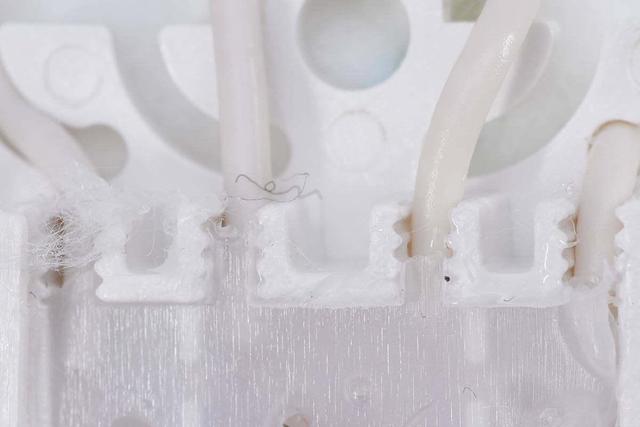

接线盒外壳固定发热丝处特写。

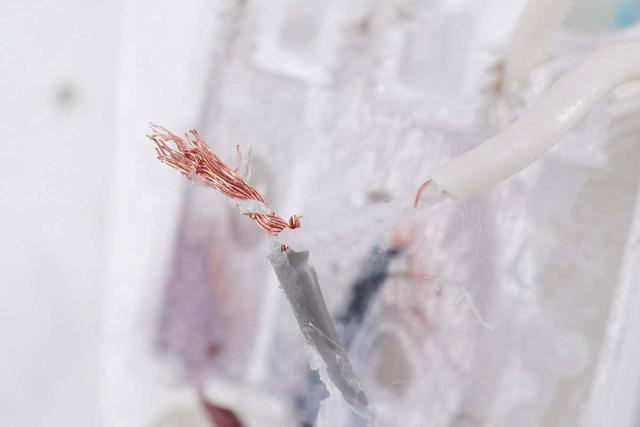

导线内部铜丝与发热丝缠绕连接。
清理掉密封胶，连接处特写。

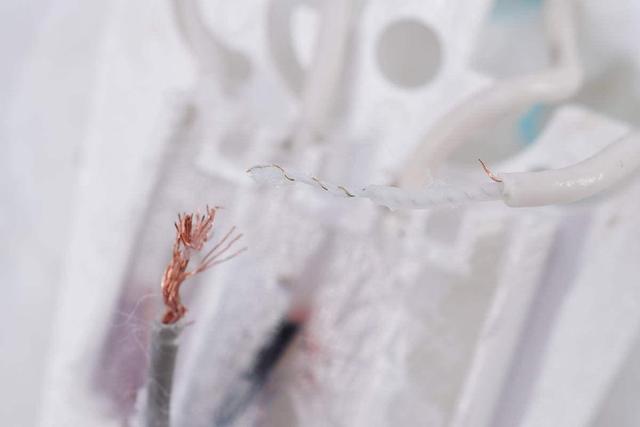

内部发热丝与导线内部铜线缠绕连接。
发热丝双层结构特写，内层为发热丝，外层为导电铜丝，中间通过热敏材料绝缘。当内层温度过高时，热敏材料融化，发热丝与外层导电铜丝连接短路，温控器内部的保险丝熔断，起到过热保护功能。

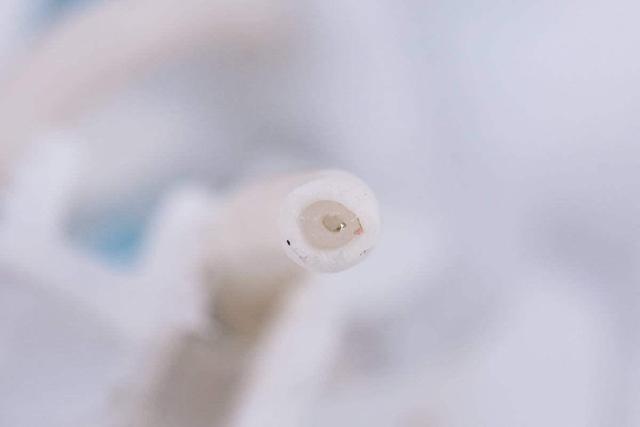

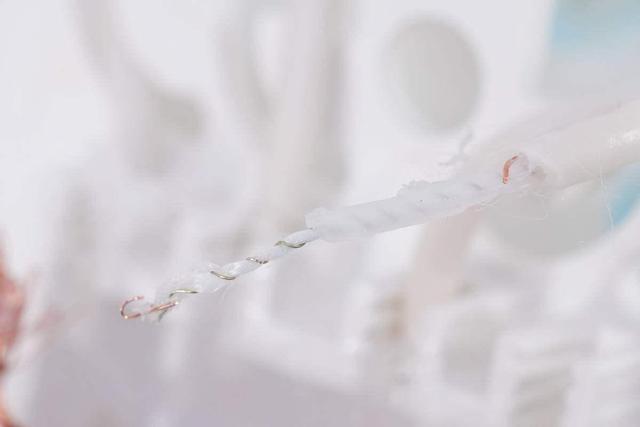

电热毯发热丝双层结构特写，内层为发热丝，外层为导电铜丝，最外层为绝缘层。

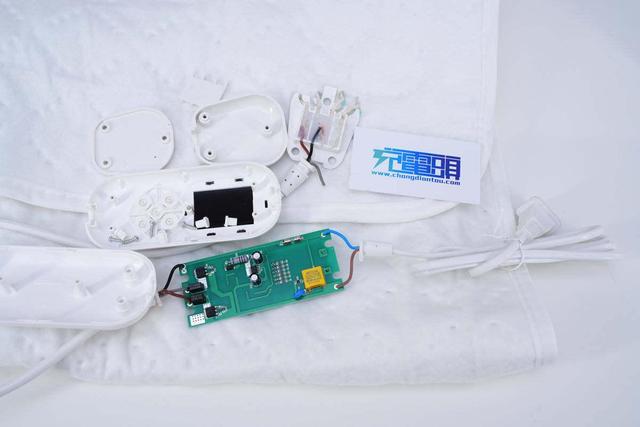

全部拆解完毕，来张全家福。
充电头网拆解总结
即品这款电热毯采用双区温控设计，并具备9档温控调节和除螨模式，支持双人使用。电热毯配备智能断电和智能降档功能，有效节省能源，并配合双层螺旋发热丝设计，具备过热保护功能，提升安全性。
充电头网通过拆解了解到，即品电热毯采用可控硅调温方式，由一颗无标的MCU实现可控硅导通控制和档位显示，内部采用必易微KP3310稳压器为MCU供电，温控器输出串联保险丝后连接到发热丝，通过双层螺旋结构的发热丝，在温度过高时短路，熔断保险丝，断电进行过热保护，确保使用安全。
