-----我爱音频网拆解报告第198篇-----
9月20日,Bose在中国大陆地区正式发售全新的可穿戴音频设备—Bose 智能音频眼镜。该款产品不仅可以充当无线耳机,又可充当时尚单品。对于追求个性化的用户,Bose准备了额外的镜面银(偏光)和渐变蓝(非偏光)两款可替换镜片,来满足其定制的需求。
Bose独家开放式的设计将微声学、语音控制和个人收音体验提升到一个全新的水平,让用户自在收听音乐,轻松接打电话,便捷访问语音助手的同时,也能在很大程度上保证收听内容的私密性。我爱音频网第一时间就收到了Bose智能音频眼镜,并第一时间进行了拆解,小伙伴们一起来看看。
一、Bose智能音频眼镜的开箱

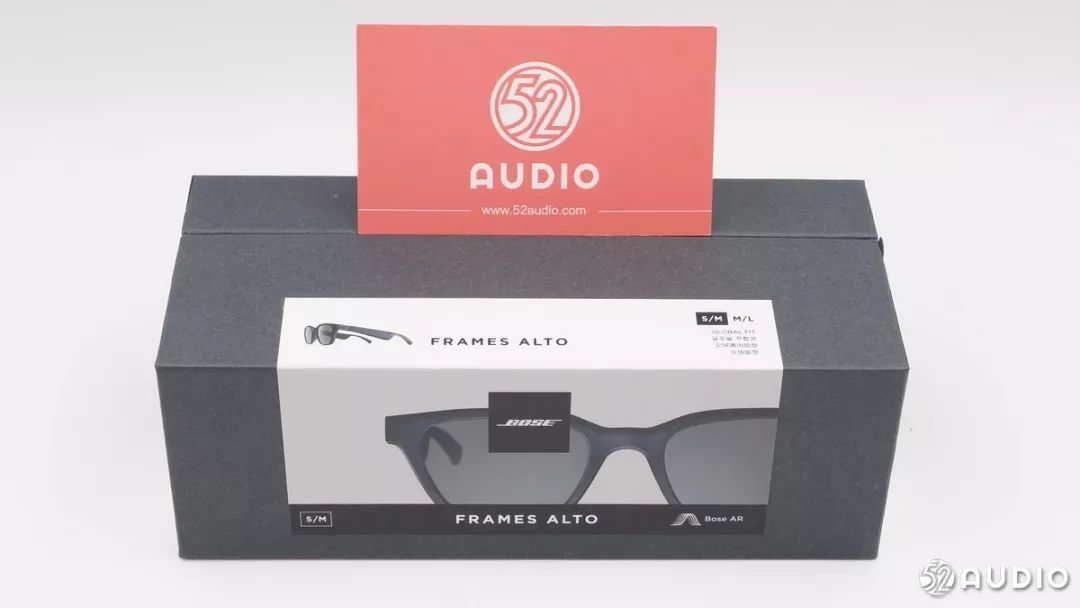

BOSE的这款智能音频眼镜叫做 FRAMES ALTO。在外部深灰色的包装盒上贴有一张较大的贴纸,这张贴纸类似宣传页面,从正面和侧面展示了FRAMES ALTO智能音频眼镜的外观细节。
此次我爱音频网拿到的是S/M型号全球通用版型。

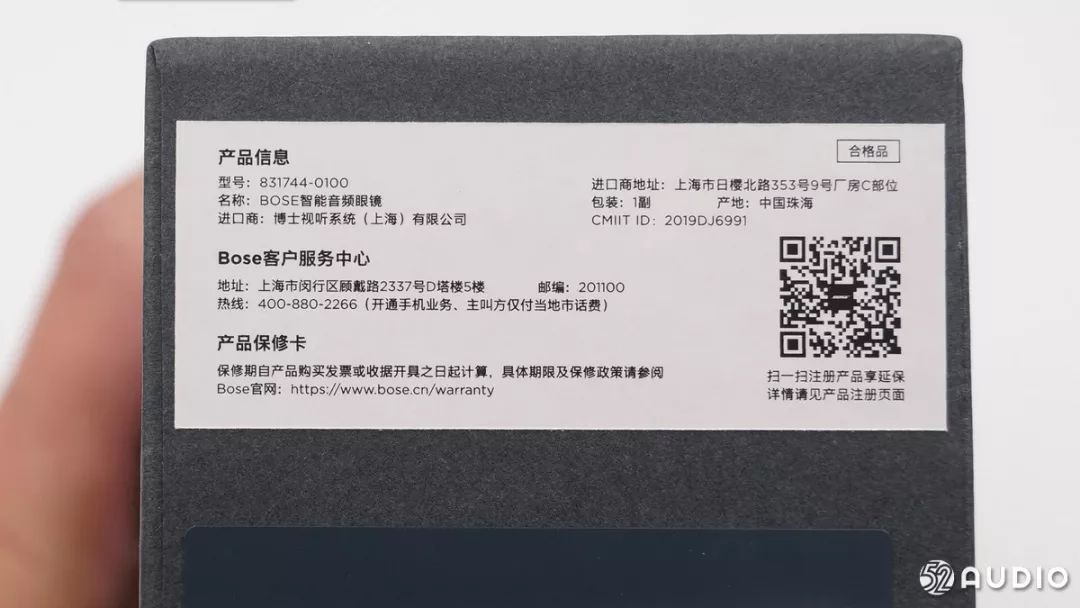

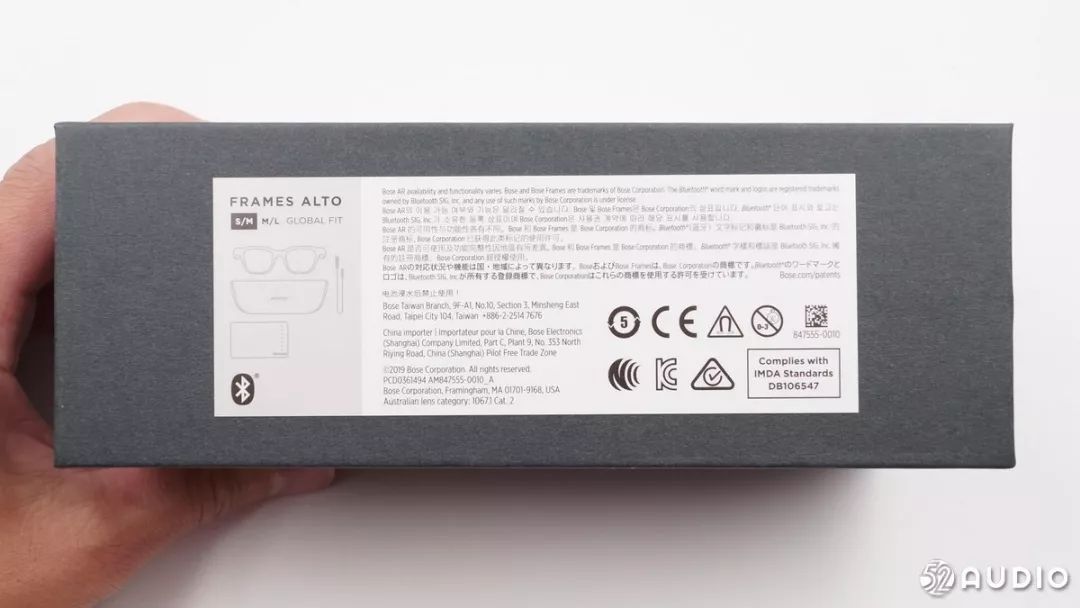

包装底部的贴纸印有产品信息,Bose客户服务中心地址及联系方式,产品保修卡说明事项;右下角还有产品注册页面的二维码。
背面同样有一张贴纸,上面有用多国文字描述的产品注意事项。

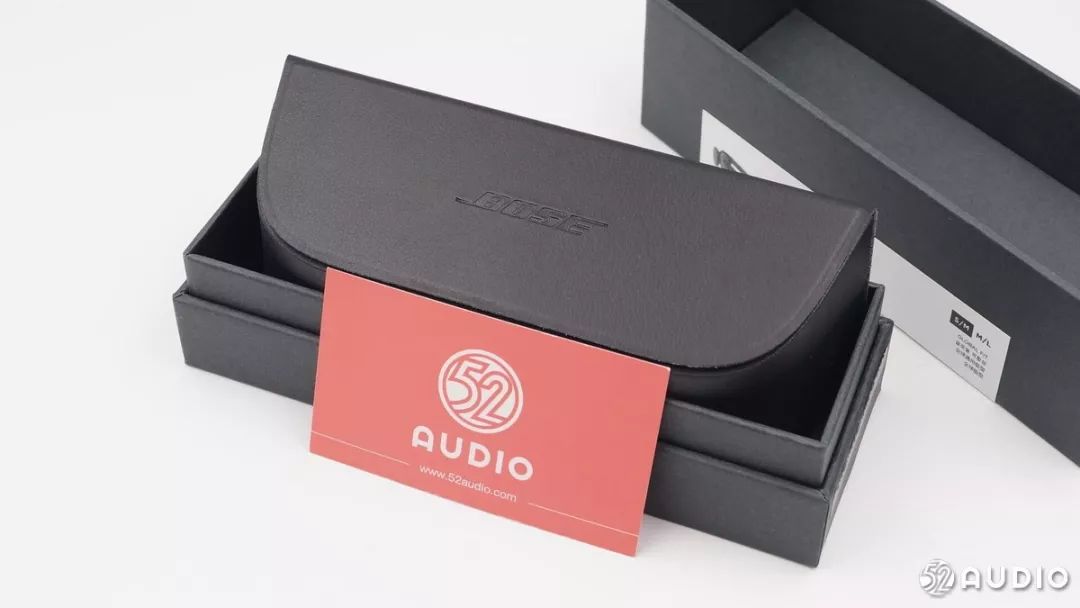

打开包装,映入眼帘的是一副人造皮革材质的眼镜盒。

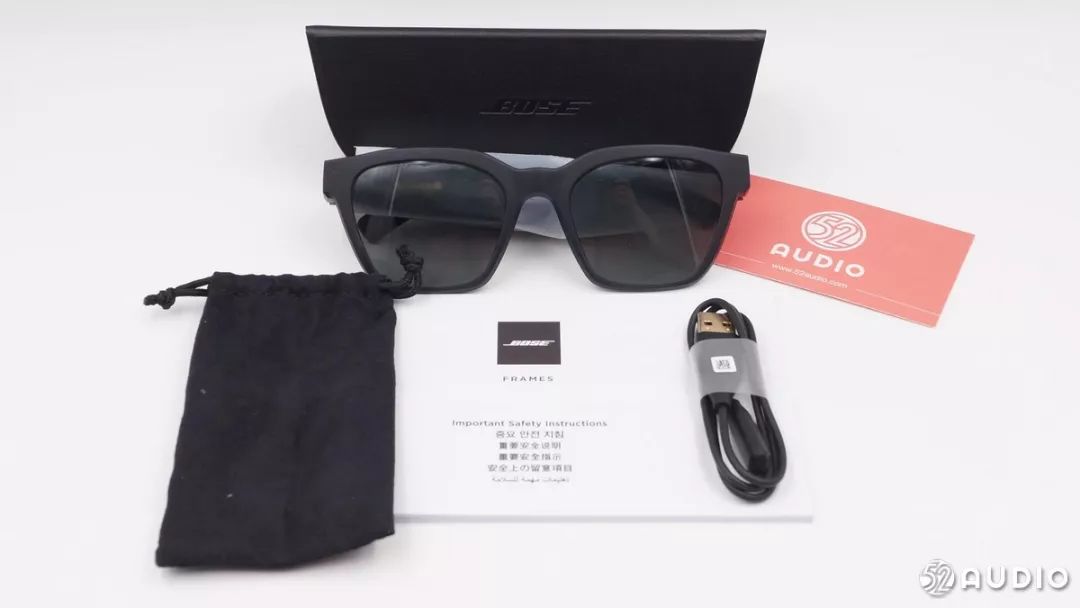

包装的产品清单:Bose智能音频眼镜,微纤维袋,眼镜盒,充电线。

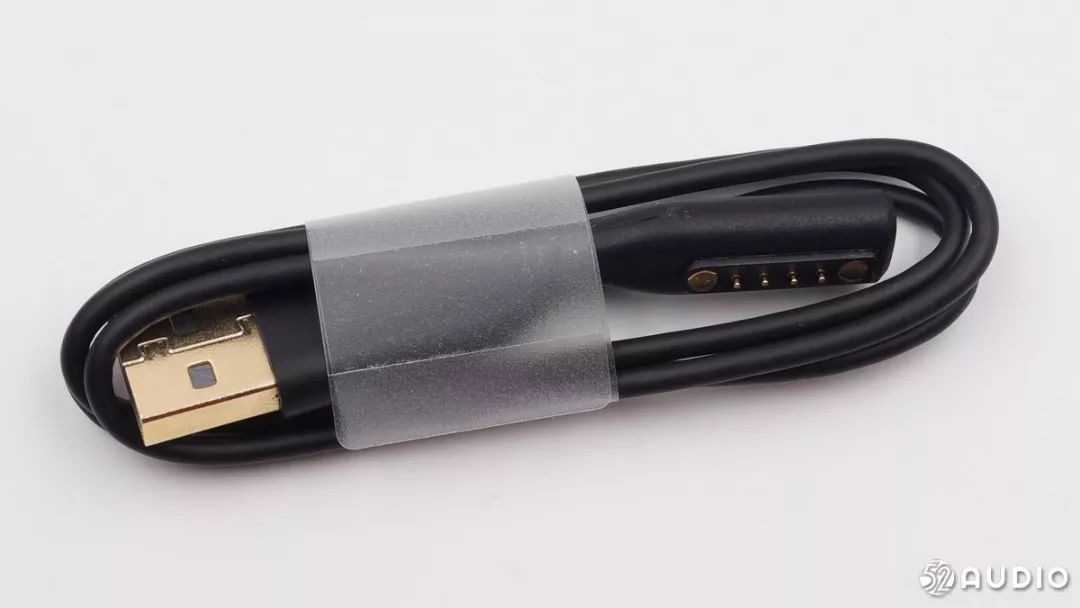

配备的是磁吸式的充电线。

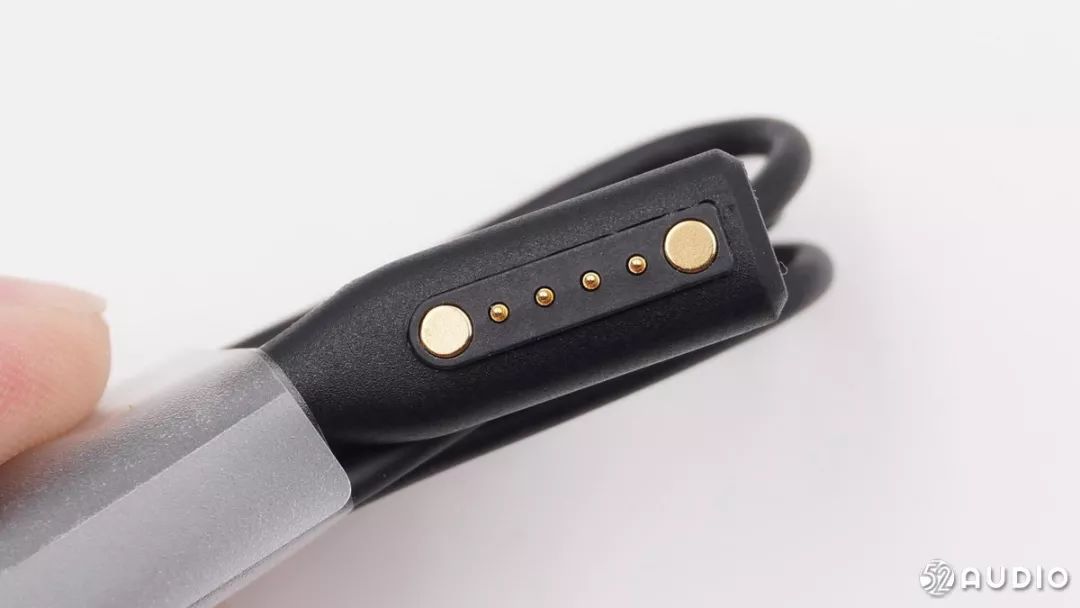

充电线一端的磁吸式充电区域,中部有四个充电顶针两侧圆点为磁吸触点。

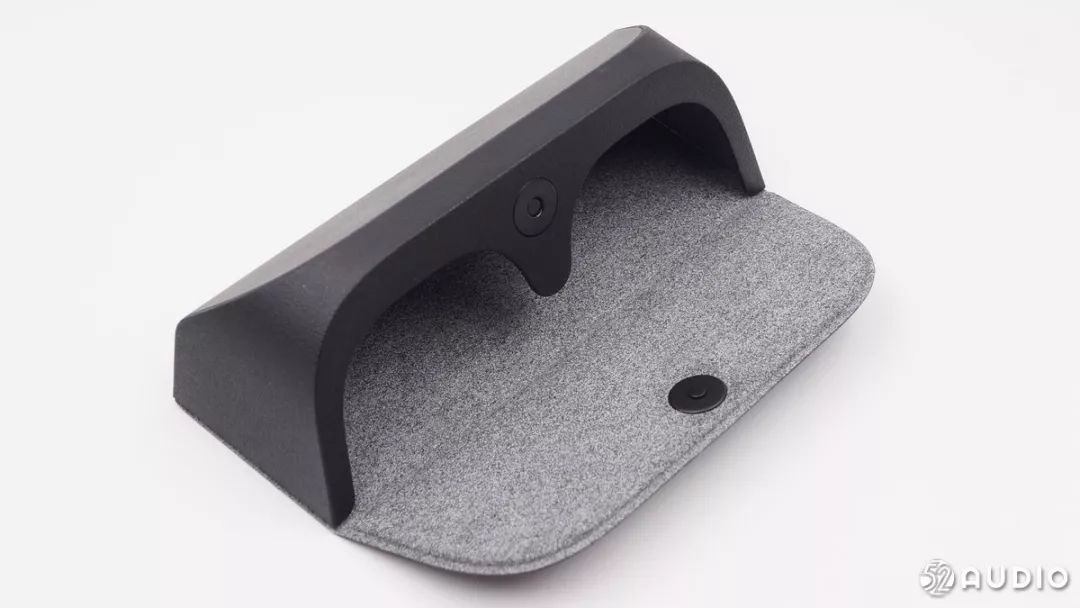

眼镜盒内部材质为人造丝绒,为眼镜提供更柔软的保护。

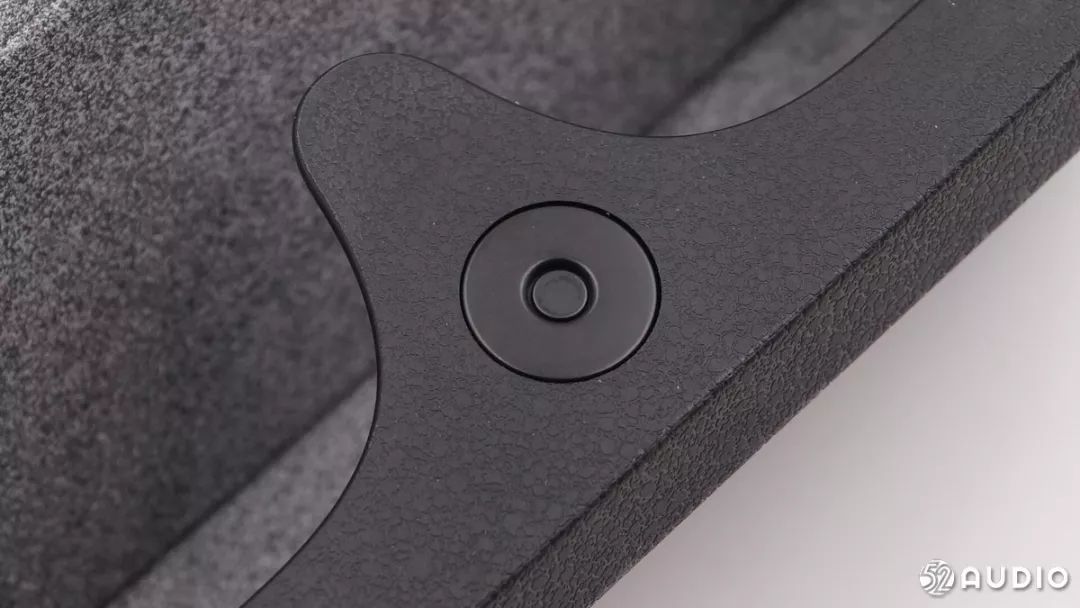

眼镜盒的磁吸闭合区域。

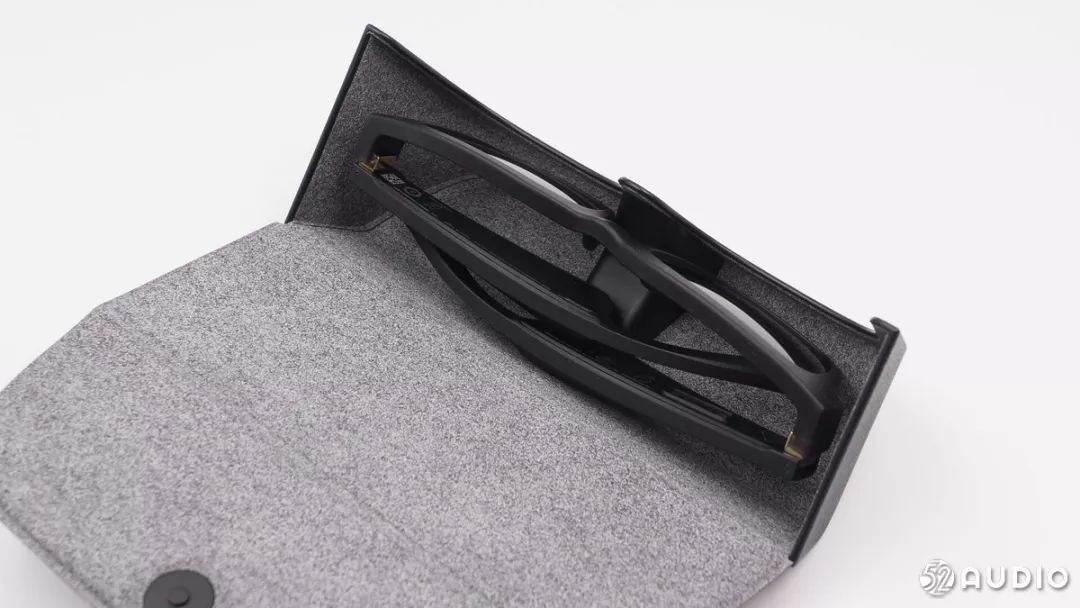

眼镜盒与眼镜契合度高,眼镜可以稳固放置于眼镜盒中。

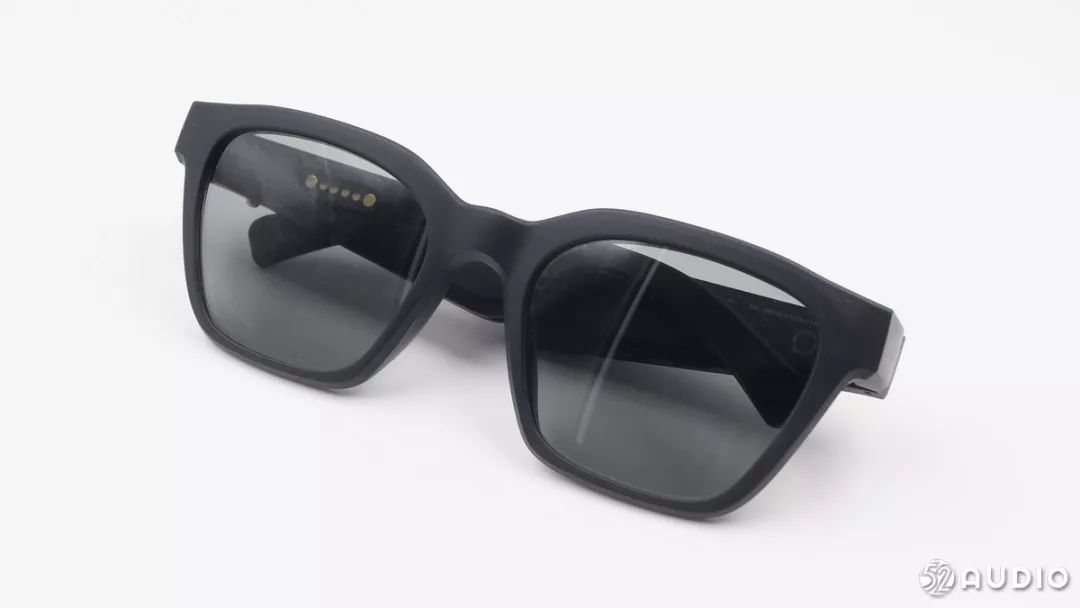

眼镜的正面,与一般的大框眼镜并无二致。

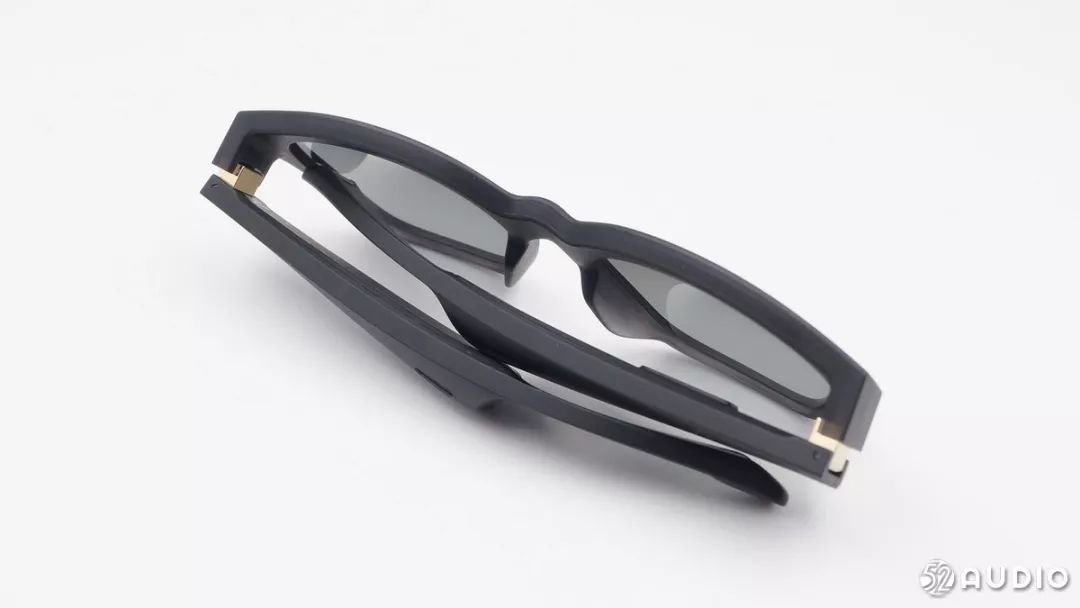

俯观眼镜,可以看到眼镜的侧边支架相对正常眼镜要更宽大。

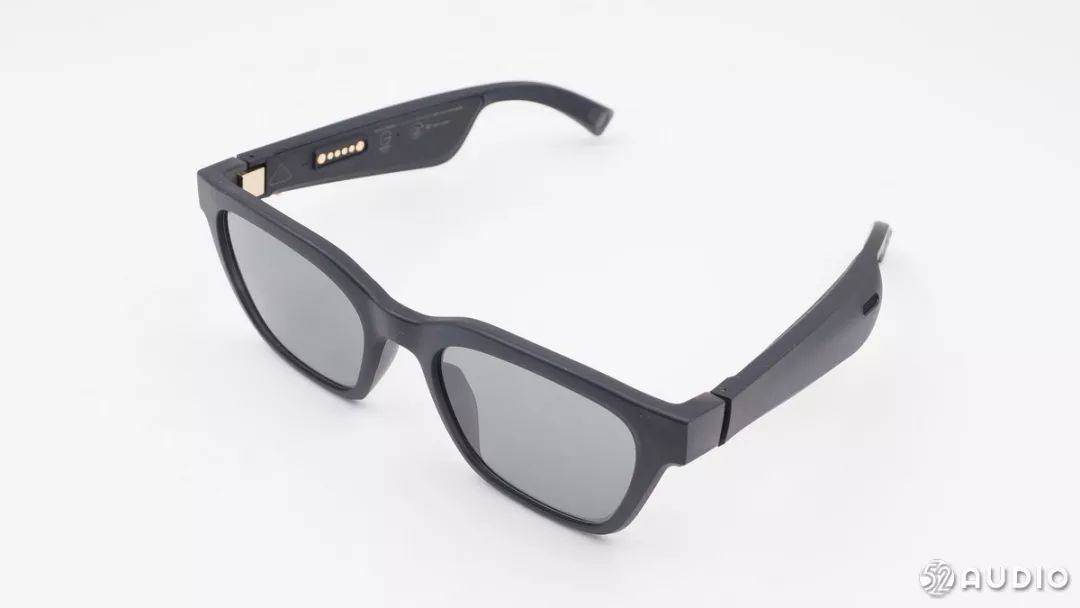

将眼镜展开,可以看见用于充电的金属触点和用于磁吸的金属触点。

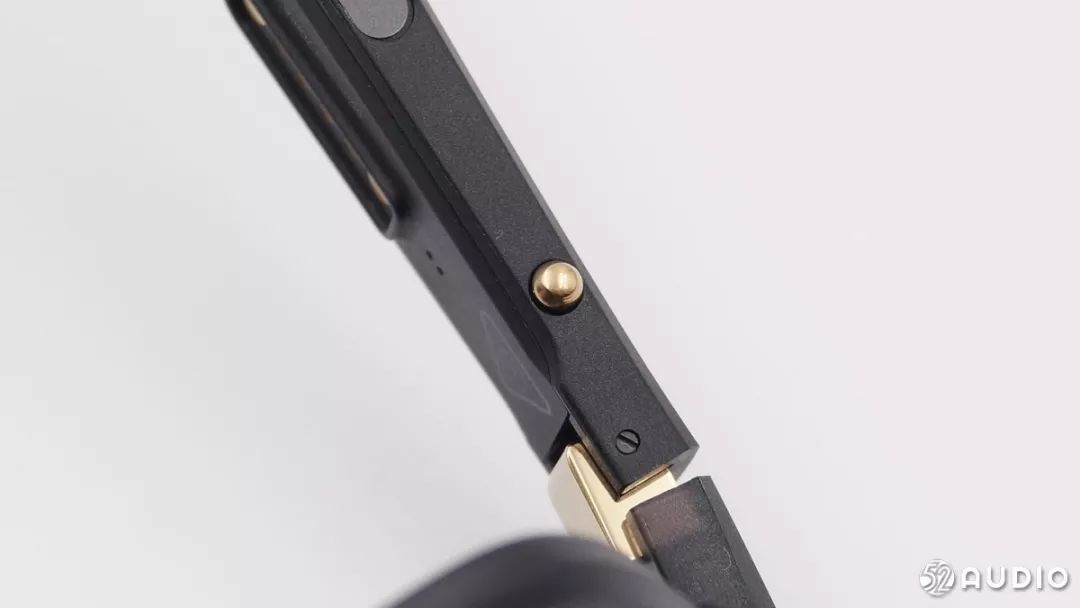

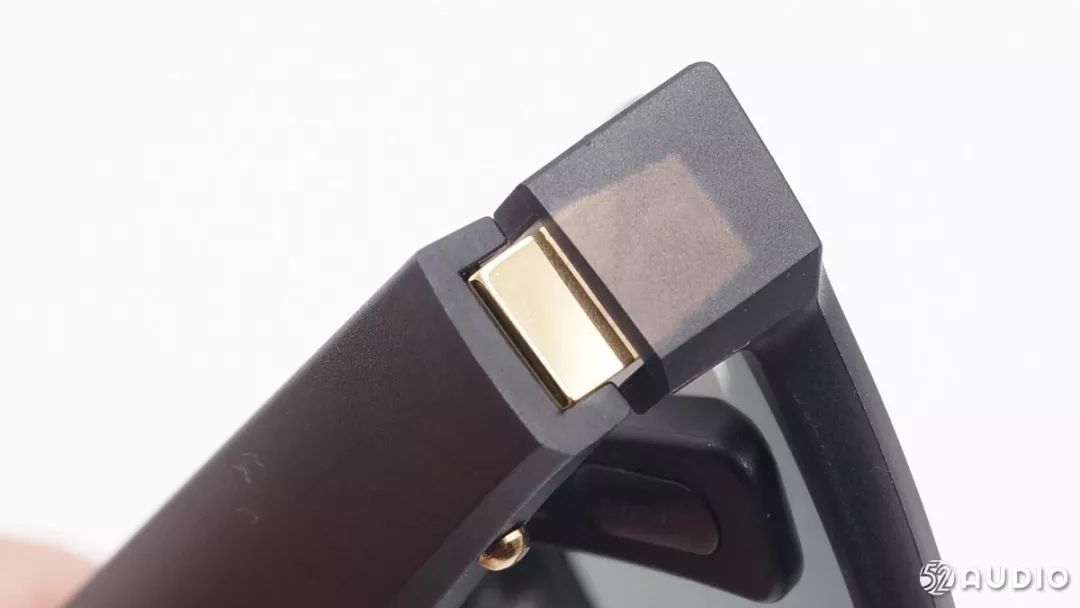

镜框与侧边支架的连接处采用镀金材质的铰链。

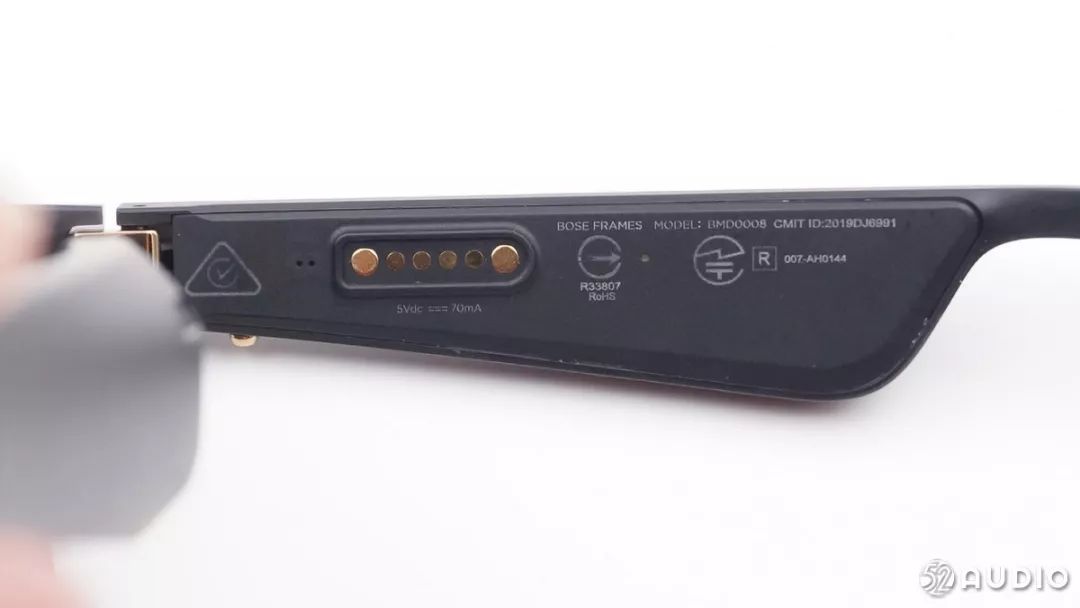

眼镜右侧支架内部特写,从左往右为麦克风开孔(两个),充电触点与磁吸触点,工作指示灯;电源输入:5V dc—70mA。
眼镜的一键控制按键。

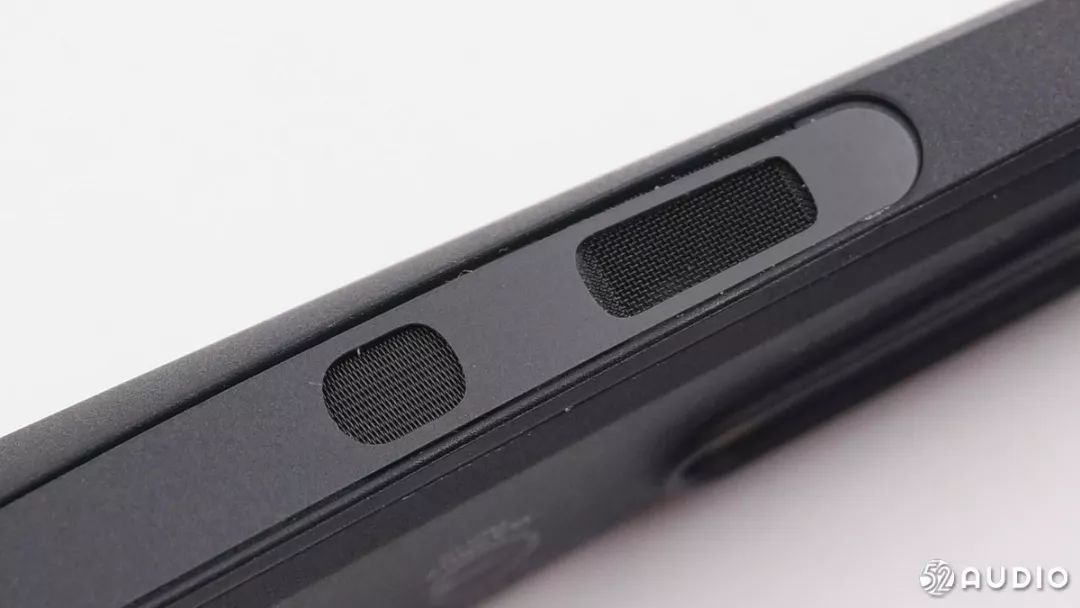

眼镜的微型扬声器开口,表面有高密度网罩覆盖,防尘透音。
这也是眼镜的扬声器开口。

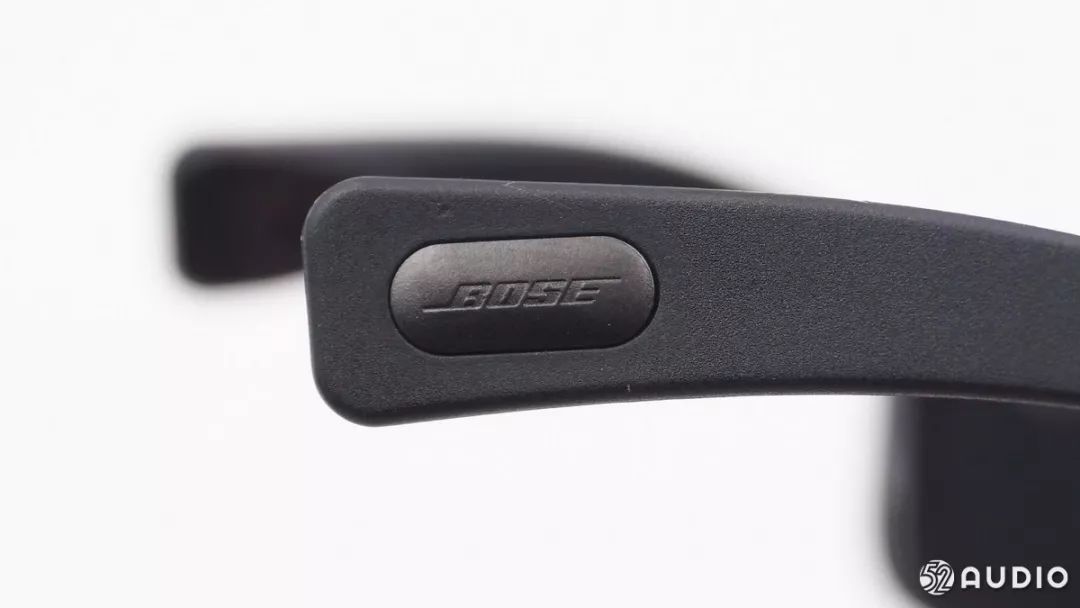

眼镜侧边支架尾部外侧的Bose凸体凹印logo。

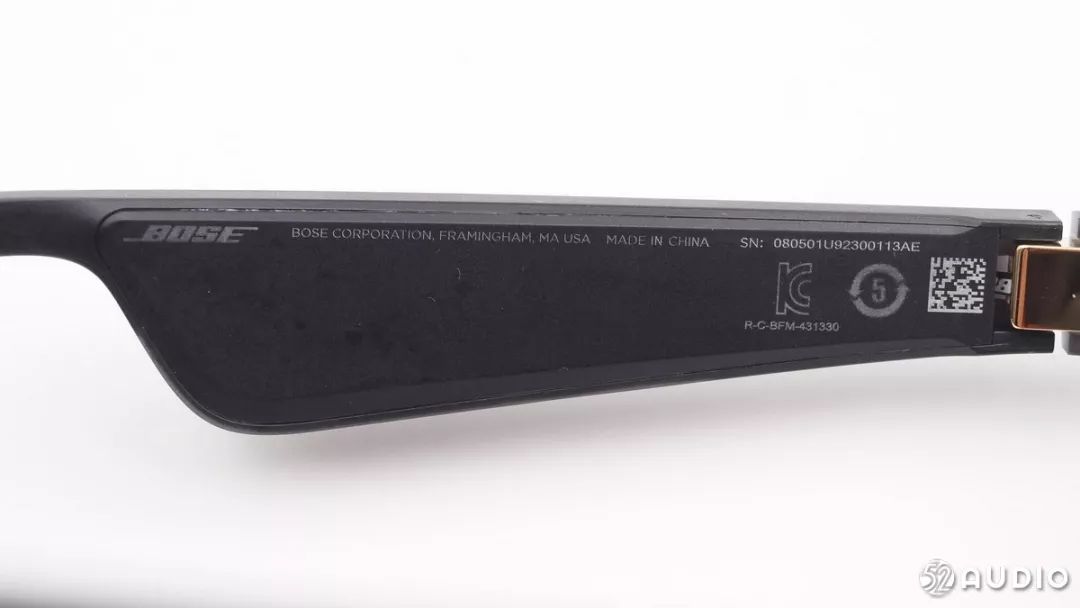

侧边支架内侧印刷的信息:BOSE CORPORATION,FRAMINGHAM,MA USA;MADE IN CHINA;SN:080501U92300113AE。
三个开口朝下微型扬声器特写。

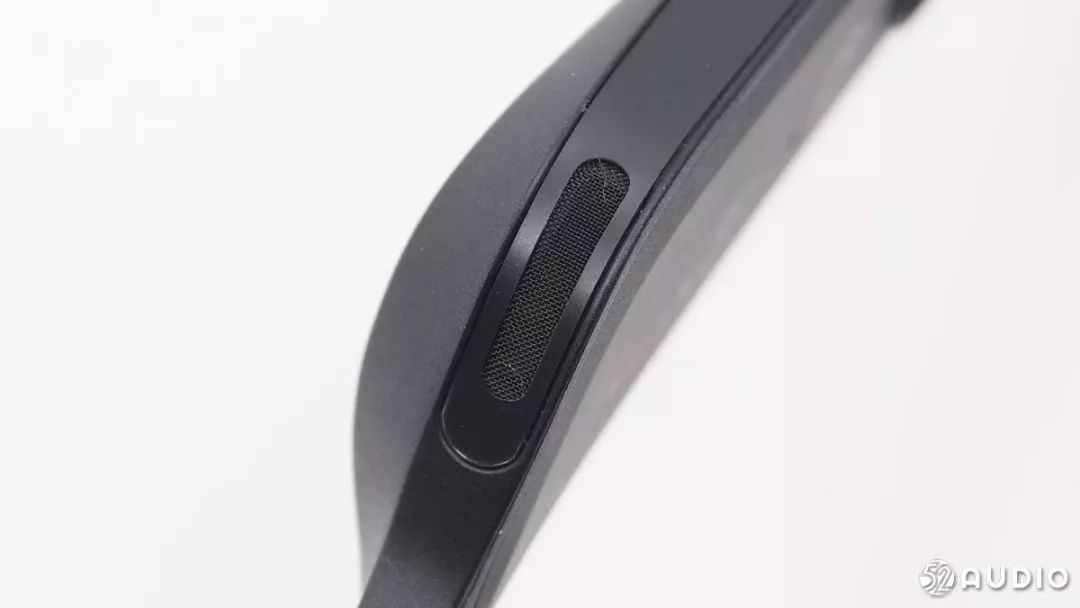

侧边支架外侧的扬声器开口开口。
我爱音频网采用ChargerLAB POWER-Z KT001进行充电测试。
眼镜盒与眼镜的重量为120g。
眼镜的重量为44.5g。
二、Bose智能音频眼镜的拆解
我们首先拆开左侧支架宽厚的部分,内部有一个尺寸较大的扬声器以及一块锂聚合物电池条形电池。
左侧内部的扬声器单元与一元硬币的对比。
图片的焊点是电池和扬声器的焊点,通过排线连接到眼镜右侧支架的主板。
条形聚合物锂电池与一元硬币的比较。
型号AHB330945锂聚合物电池,0.4Wh。
锂聚合物充电电池信息:电压3.7V,容量:110mAh,0.4Wh,黄线为正极,蓝线为负极。
这是电池的保护电路。
我们接着拆解右侧支架宽厚的部分,可以看到主板位于其中。
内部的Pogo Pin顶针特写。
右侧内部扬声器特写。
排线与主板通过插座连接。
排线根部使用软质胶水固定。
硅麦被黑色橡胶罩紧密包裹,只露出一个拾音口。
除去包裹的黑色橡胶罩,可见硅麦克风丝印有VN19 7B01。
电源开关键组件,金属按钮套有黑色半透明防水胶圈。
内部主板与一元硬币的比较。
主板上的四个充电触点,USB线序。
主板的背面一览,有一颗比较大的芯片,右侧下方是板载的蓝牙天线。
眼镜的一键控制微动按键,贴片沉板焊接,节省空间。
主板背面的PCB板载蓝牙天线,天线为蛇形走向。
主板上的LED灯特写。
亚德诺半导体SSM2380D类立体声音频放大IC。
SSM2380功能框图。
丝印SKB TI TPS25200 输入过压过流保护IC,用于输入保护。
TI TPS25200 详细资料。
丝印828 NP IC。
丝印157 Y903 284 IC。
丝印K64 G1 IC。
丝印Q64FWY IG1744 外置存储器IC。
CSR8675是高通CSR86xx蓝牙音频SoC组合中的一种高级单芯片解决方案,旨在提供高质量的无线音频性能并支支持高差异优质无线音频产品的开发。
CSR8675是CSR86xx系列的一部分,这是一系列用于无线音频应用的硅平台,集成了双模式蓝牙收音机、一个低功耗的DSP,一个应用处理器,一个电池充电器,存储器和各种音频和硬件接口的单芯片解决方案。
CSR8675 SoC还集成了一个专门的用于耳塞和耳机应用的有源噪声消除块,以及一个120 MHz的高通 Kalimba DSP,它允许支持24位音频传输。蓝牙和aptXHD使其成为高级音频产品的理想选择。
高通CSR8675芯片特征,区块图示及规格。
据我爱音频网拆解了解到,爱奇艺Verb、魅族EP63NC、爱奇艺iReal头戴耳机、BOSE SOUNDSPORT FREE、BRAGI The Headphone TWS、漫步者TWS3、FUNCL疯米 AI、Air by Crazybaby TWS、JBL Free、TicPods Free、Motorola摩托罗拉 Verve Ones+、OPPO O-Free、QCY Q29 TWS、Sony索尼WF-1000X、SONY运动豆WF-SP700N、等知名音频品牌产品均内置高通方案。
拆解全家福。
我爱音频网总结:
Bose智能音频眼镜外观与普通太阳镜并无太大差异,但设计上更潮流简约,镜片可更换,转轴部分又为镀金材质,整体式样给人时尚高端的感觉。但毕竟内置了主板和电池等零部件,重量较重,持续佩戴略显累人。
通过Bose先进的定向发声技术,开放式的扬声器也能将声音精准集中地传递给佩戴者,让用户的收听体验得到进一步增强。
内部搭载了高通CSR8675顶级蓝牙音频SoC,支持24位音频传输和aptX HD音频格式,为Bose智能音频眼镜的音质输出提供优良保障。
