附送三种按摩头，小米米家mini筋膜枪拆解

前言

筋膜枪是最近流行起来的小电器，通过连续的捶打改善血液循环，缓解肌肉的酸痛。小米米家推出了一款mini筋膜枪，这款筋膜枪重量仅为370g，十分轻便又小巧便携，内置无刷电机，动力十足，并配有三种按摩头，满足不同需要。

这款筋膜枪还支持三档按摩模式，具备不同效果，内置的灯环可以提示用力程度是否合适。还实使用了USB-C接口进行充电，可谓是功能十分齐全。下面充电头网就拆解米家mini筋膜枪，一起来看看内部的用料和设计。

米家mini筋膜枪开箱

包装盒正面印有MJ品牌logo、米家mini筋膜枪产品名称以及外观图，设计风格十分简约。

背面印有产品相关参数和商家信息。

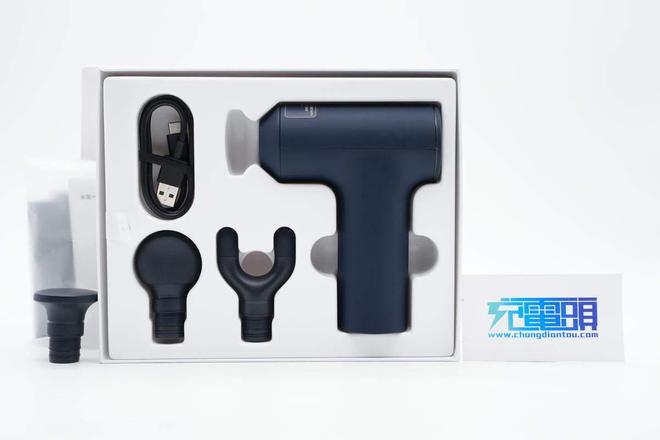

包装内含筋膜枪、三种按摩头、手绳、收纳袋、充电线以及使用说明书。

附带充电线是USB-A to USB-C短线，方便携带和充电。

U形头适用于腰背部、脊椎两侧肌肉、小腿；球形头适用于肩部、腰背、手臂、臀腿等大肌肉群；平扁头适用于各肌肉部位的按摩放松，三种按摩头基本上适用于绝大多数场景了。

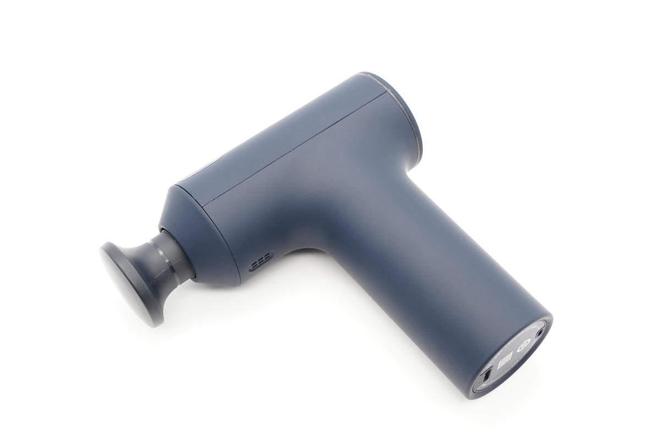

米家mini筋膜枪有米灰、脏粉、深蓝三色可选，外壳一体成型无螺丝设计，简约美观，表面哑光具有亲肤手感，持握体验很好。

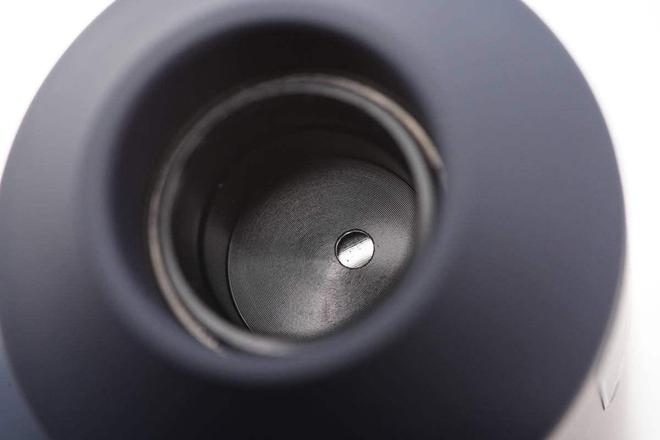

筋膜枪前端固定槽特写，内部为金属材质，有效避免久用之后因磨损造成松动。

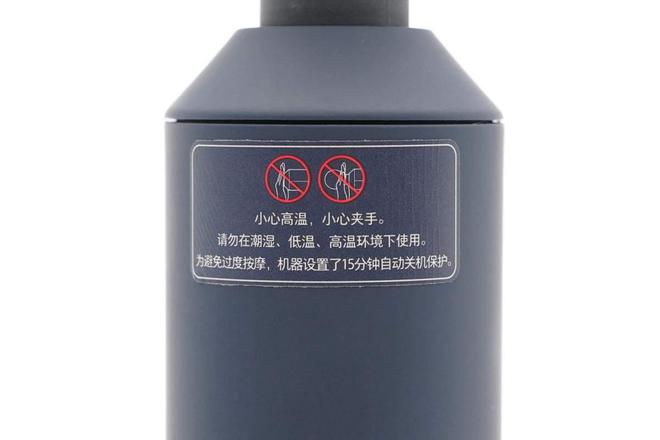

机身顶部贴有警示贴纸。

使用时小心高温，小心夹手，且不要在潮湿、低温、高温环境下使用。为避免过度按摩，机器设置了15分钟自动关机保护。

米家mini筋膜枪采用隐藏式散热设计，散热孔设计在前端下方，可以有效预防汗水滴入内部影响正常使用，按摩放松更安心。

散热孔特写，两排六孔设计。

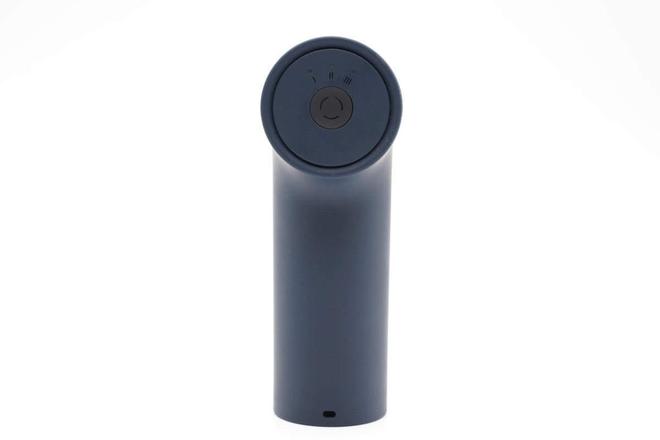

机身后端设有电源开关和档位切换二合一功能键，长按开启筋膜枪，开启后单击切换档位，双击暂停，操作简单明了。

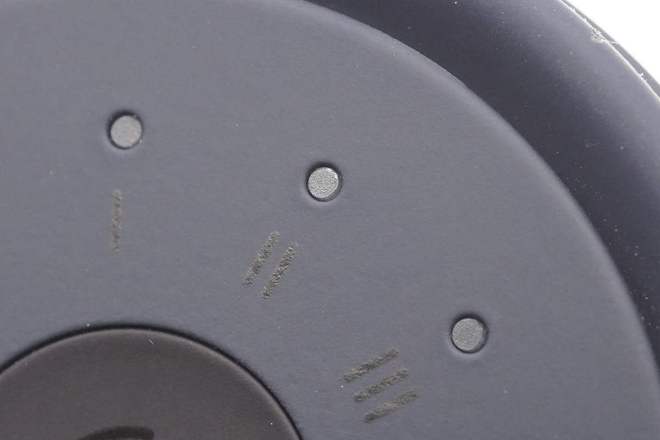

此外还设有档位标识和指示灯，筋膜枪工作在哪个档位一目了然无需猜测。

末端还设有360°智能感应灯环，可根据用户按压肌肉的力度反馈不同颜色，准确提醒按摩力度是否合适，避免无效或过度按摩。

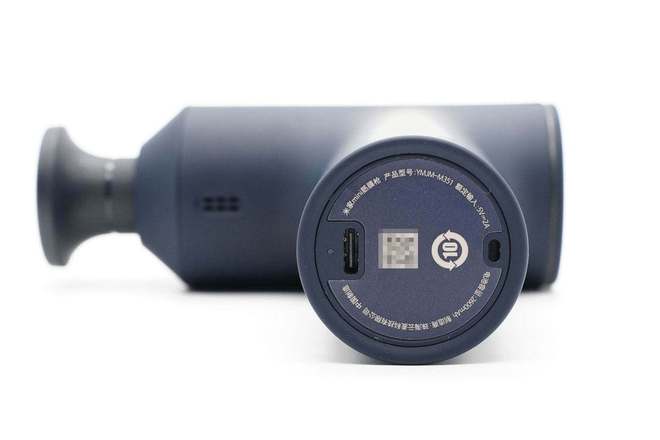

握把底部设有USB-C接口以及充电指示灯，此外贴有产品信息贴纸，型号YMJM-M351，额定输入5V2A，电池容量2600mAh，制造商为珠海云麦科技有限公司。

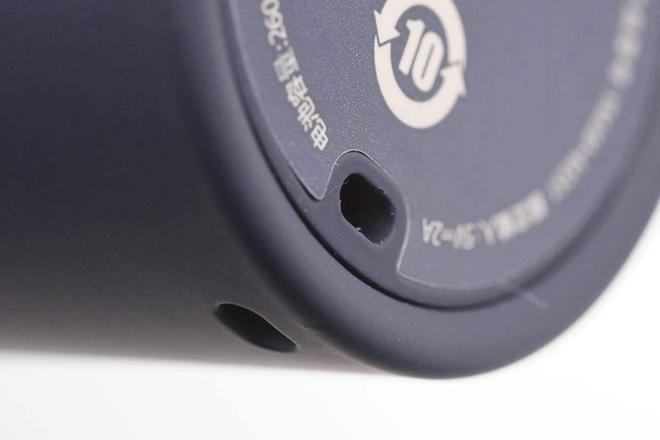

此外边缘还设计有挂绳孔，搭配手绳可以避免日常使用中筋膜枪坠落摔坏。

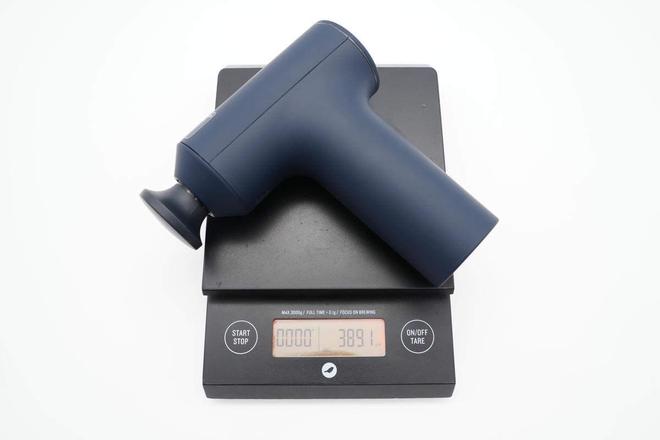

测得筋膜枪加平扁头重量约为389g。

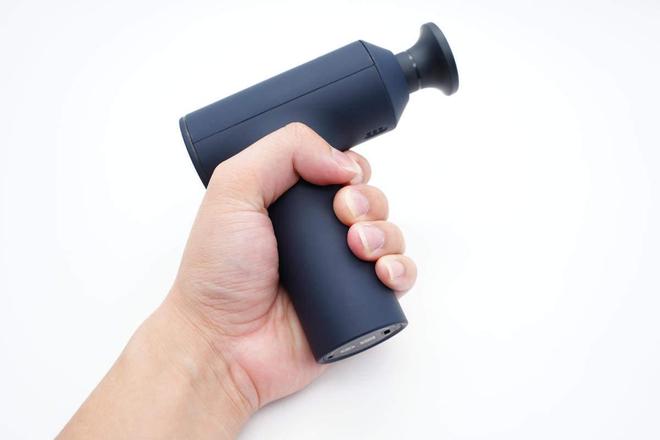

产品持握场景一览，确实很小巧。

最后给米家mini筋膜枪充电，使用ChargerLAB POWER-Z KM002C测得充电功率为8.86V 1.07A 9.5W。

米家mini筋膜枪拆解

看完了这款筋膜枪的开箱和测试，下面进行拆解，一起来看看内部的设计。

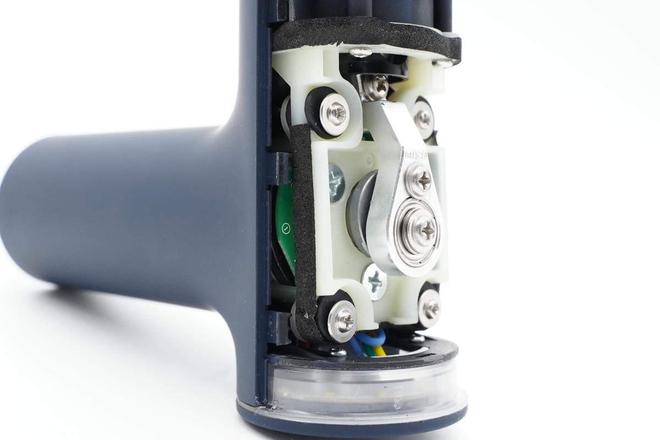

首先撬下筋膜枪顶部盖板，可以看到内部的传动机构。

电机和偏心轮通过螺丝和缓冲橡胶垫固定在壳体内部。

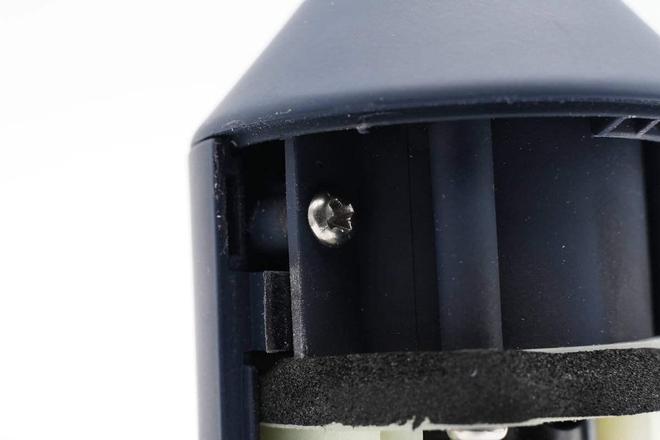

壳体通过螺丝固定组合。

无刷电机固定在白色塑料支架上。

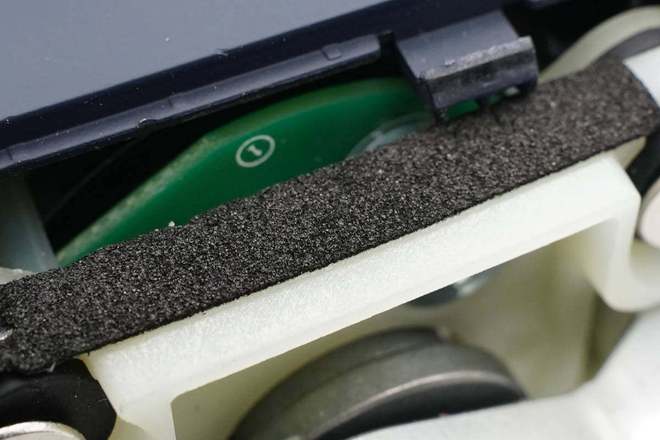

支架上贴有泡棉缓冲，防止振动发出声音。

另一处支架与外壳接触的位置贴有泡棉密封。

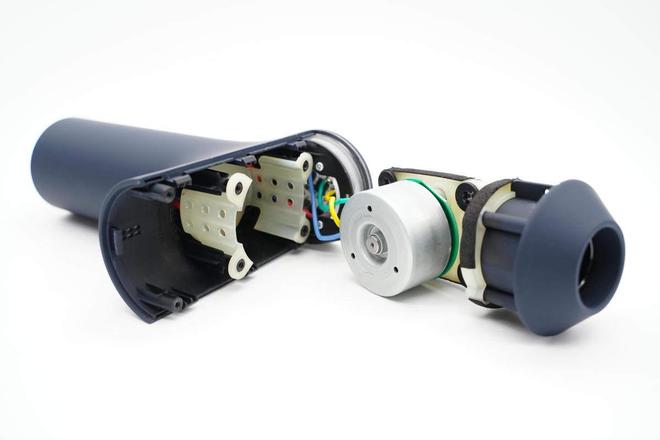

拧下固定螺丝，取出无刷电机模块。

无刷电机为外转子结构。

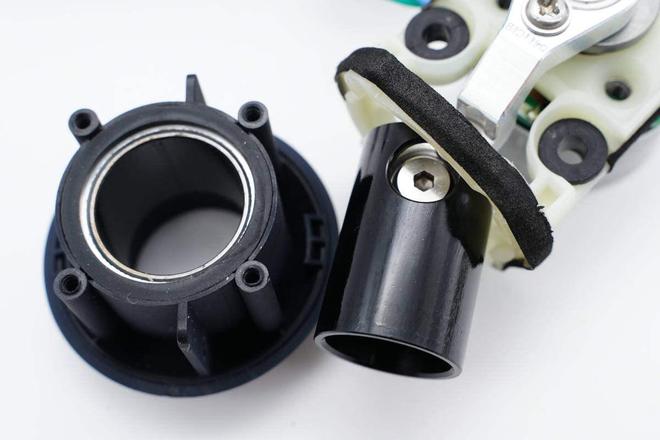

手柄内部对应无刷电机转子的保护壳。

取出内部的保护壳，下方为电池组以及接线。

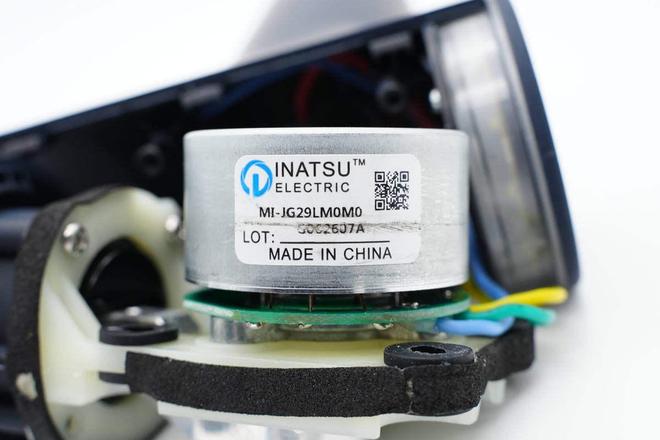

无刷电机来自INATSU稻津电机，为三相无刷电机。

输出连杆通过螺丝连接到按摩头。

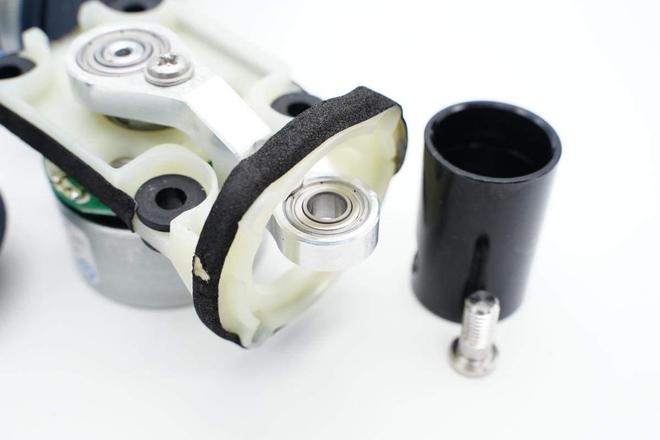

连杆内部采用滚珠轴承降低传动阻力。

电机拆掉偏心轮，输出轴同样采用滚珠轴承支撑。

无刷电机特写，通过螺丝孔固定在白色塑料支架上。

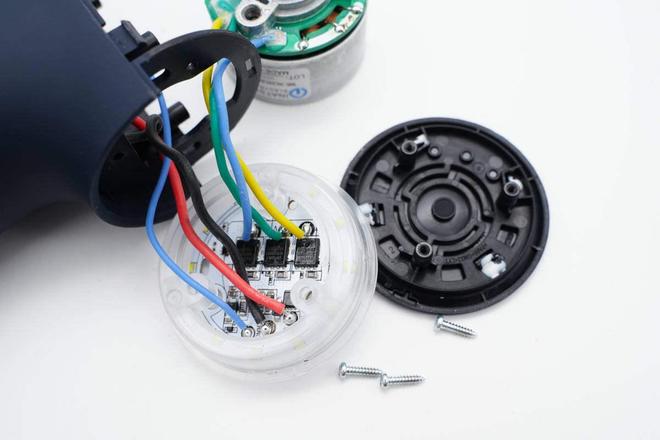

接下来拆解尾部，尾部为挡位开关和电源开关。

小板正面为按钮开关，挡位LED，电机驱动MCU和灯控芯片。

背面为指示压力的灯环，双NMOS驱动管和稳压芯片，与电池组和电机通过导线焊接连接。

无刷电机驱动的主控MCU来自灵动微，型号MM32F0010，内置32位M0内核，最高工作频率达48MHz，内置16KB Flash和2KB SRAM，内置12位ADC，满足筋膜枪电机控制应用。

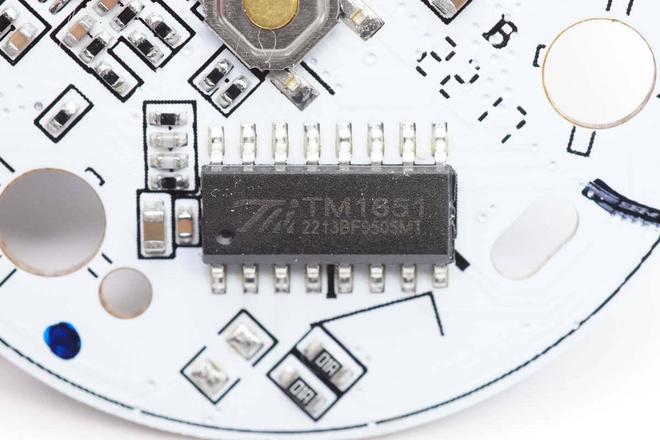

天微 TM1651 LED驱动器用于灯环LED驱动。

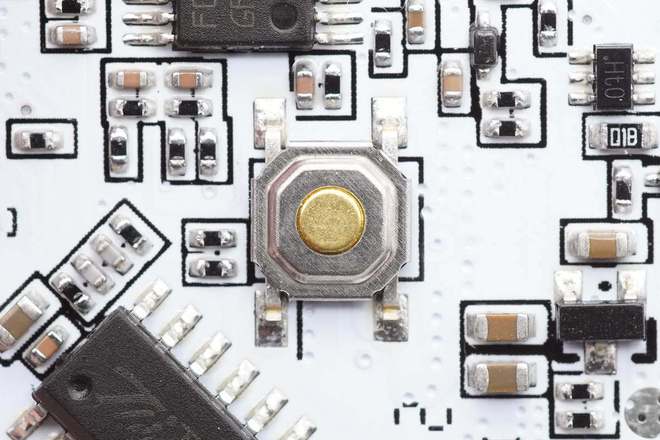

贴片按钮特写。

三颗指示不同挡位的LED指示灯特写。

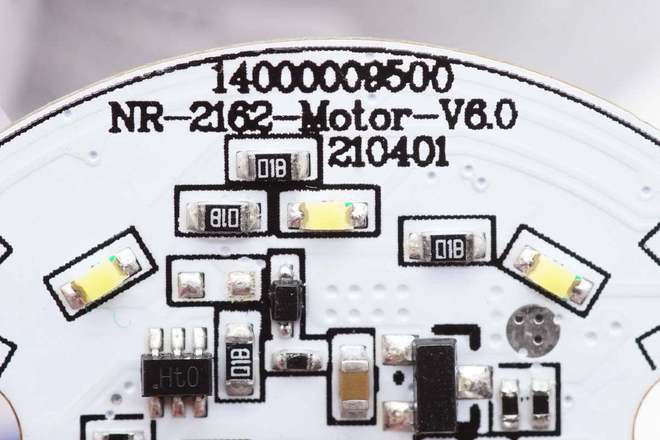

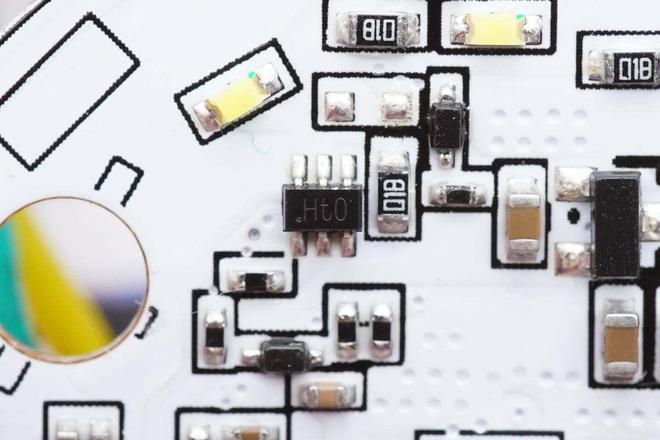

用于驱动MOS管的小信号三极管，丝印Ht0，实际型号为PUMH10，为双NPN管。

另一颗三极管特写。

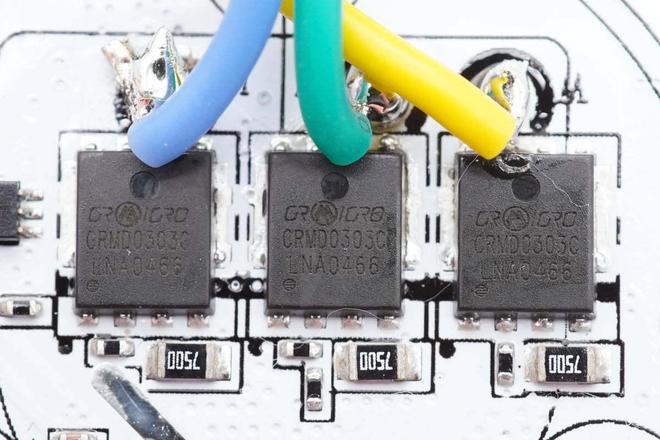

三颗用于驱动无刷电机的MOS管来自华润微，型号CRMD0303C，是一颗耐压30V的N+P MOS，其中NMOS导阻为9mΩ，PMOS导阻为11mΩ，采用PDFN5*6D封装。

边缘的多色LED灯特写。

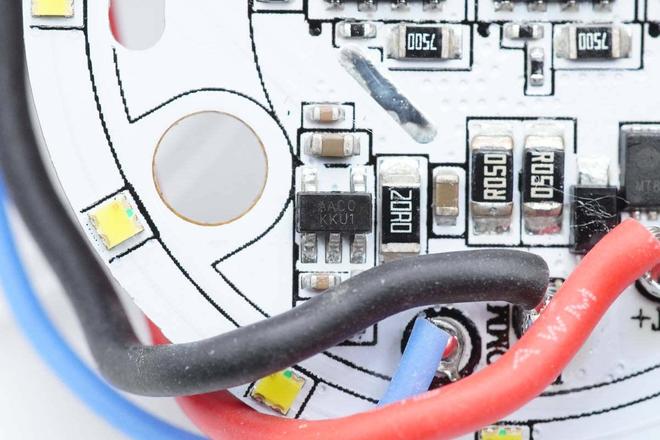

丝印AACO的稳压芯片。

一颗PMOS管来自茂钿，型号MT83P06N3，是一颗耐压30V的PMOS，用于电机供电控制。

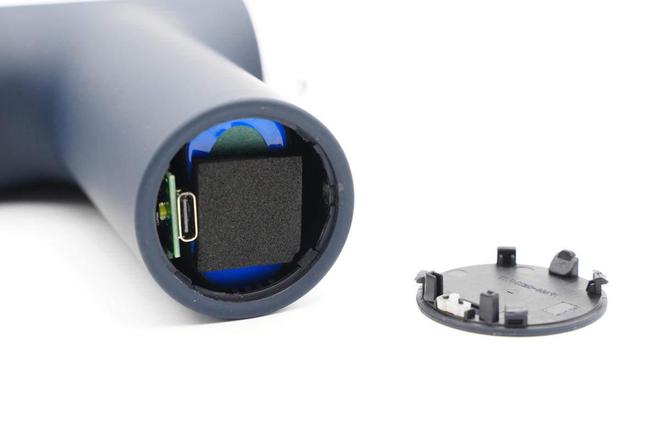

接下来从底部继续拆解手柄内部的电池部分。

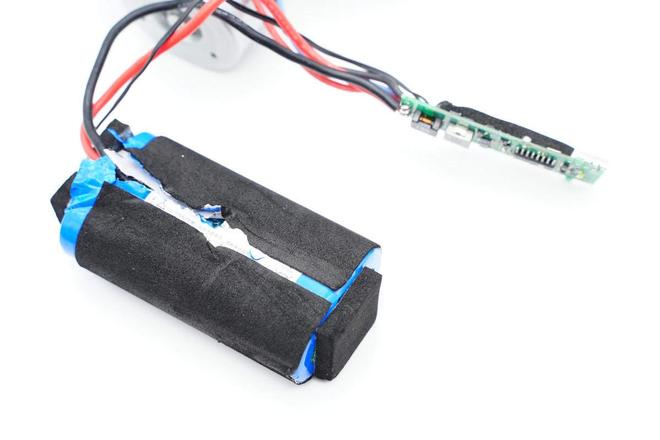

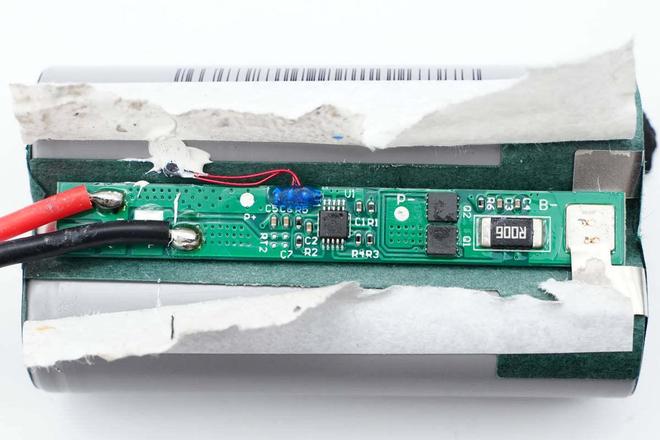

电池组连接一块电路板用于充电。

电池组包裹泡棉用于缓冲固定。

电池保护板与电池之间贴有青稞纸绝缘。

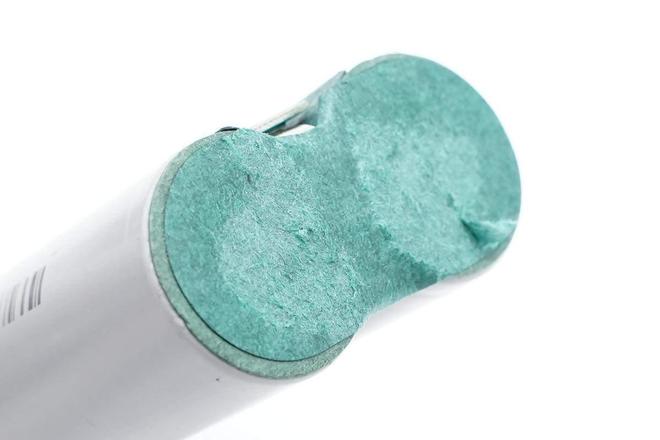

电池正负极贴有青稞纸绝缘。

保护板与电池组点焊连接。

正负极焊点特写，分别点焊在PCB的正反面。

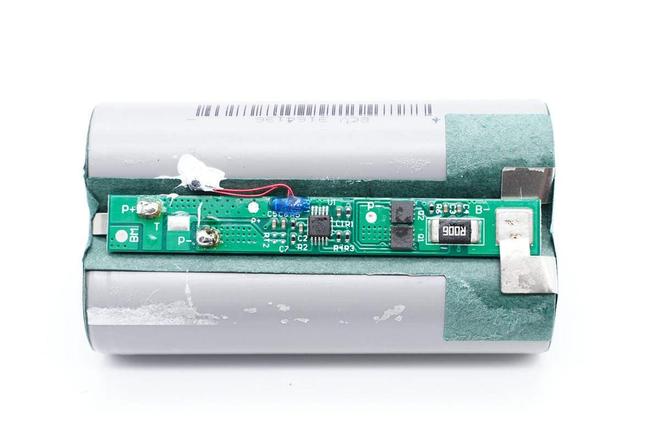

拆下电池组保护板，保护板正面焊接电流取样电阻，电池保护管，电池保护芯片和热敏电阻。

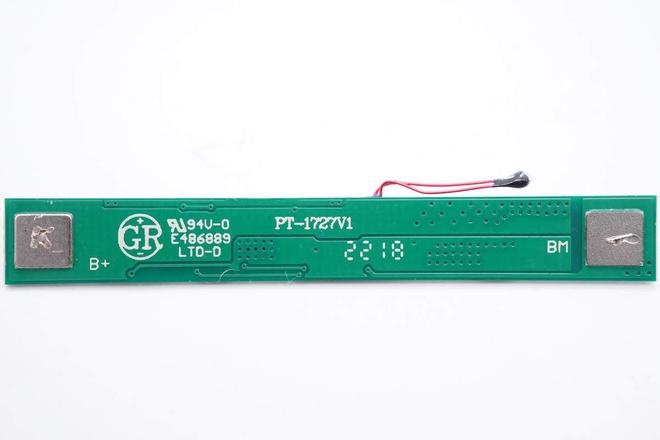

保护板背面没有元件。

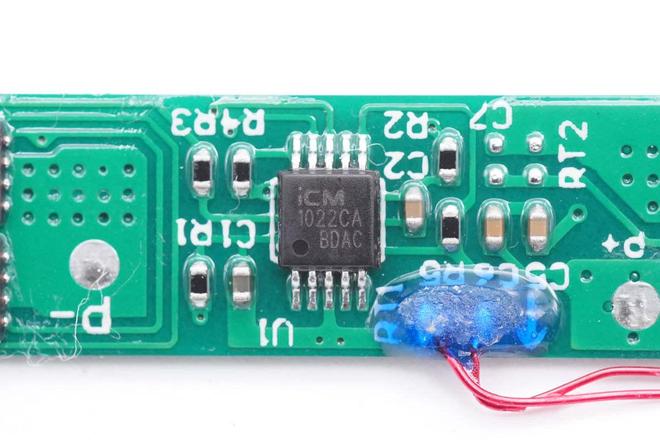

电池保护芯片来自创芯微，型号CM1022系列的一款专用于2串锂电池/磷酸铁锂电池的保护芯片，芯片内置高精度电压检测和电流检测电路。通过检测各节电池的电压，充放电电流和温度信息，实现电池组的过充电，过放电，放电过流，短路，充电过流和温度保护功能，芯片内置所有保护延时功能。

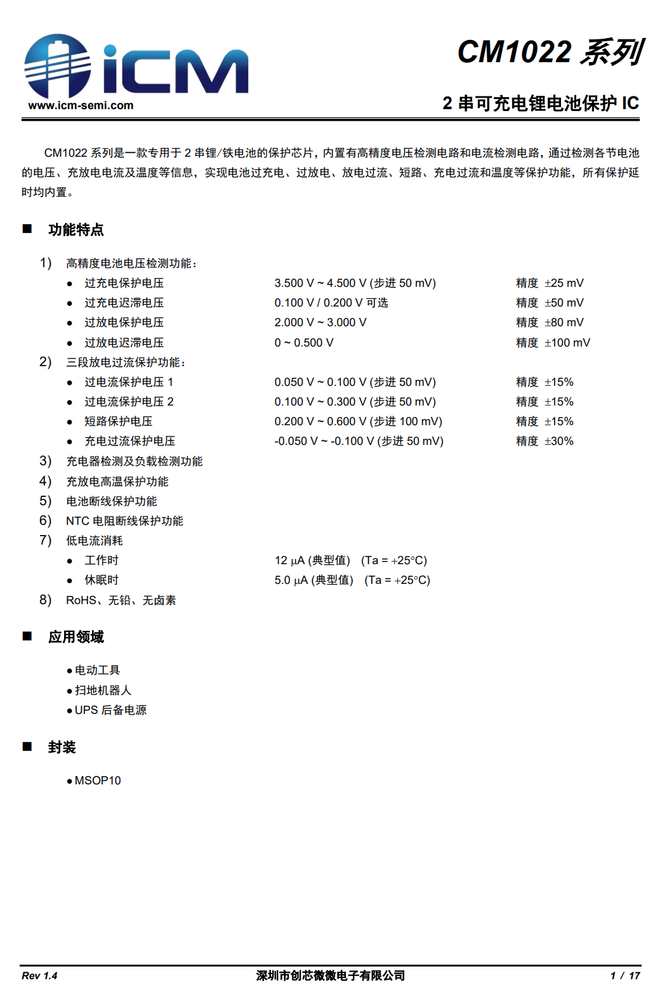

创芯微 CM1022 电池保护芯片 详细资料。

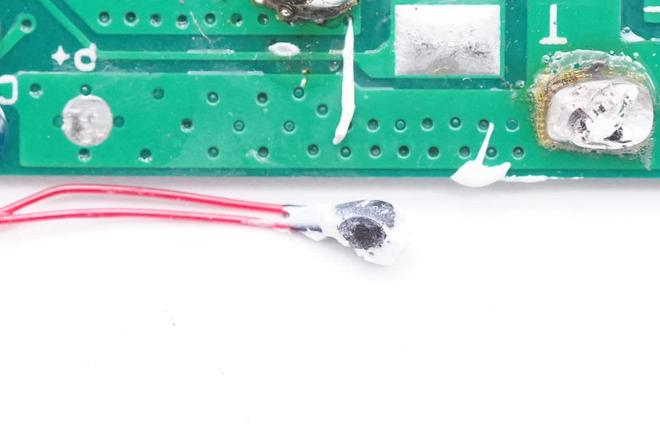

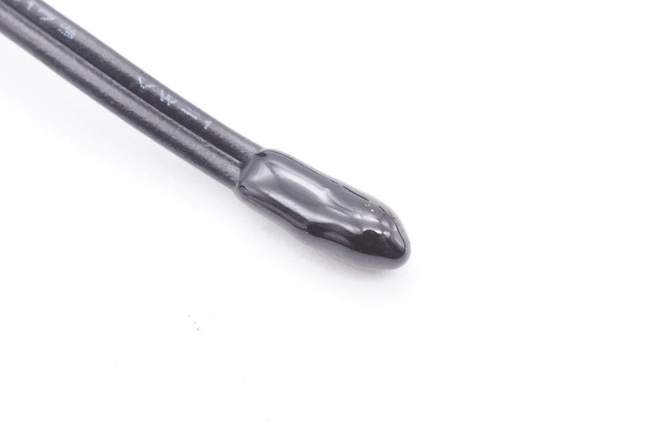

保护芯片检测电池温度的热敏电阻特写。

用于检测电池充放电电流的6mΩ取样电阻，采用2512封装。

电池保护管采用两颗双NMOS并联。

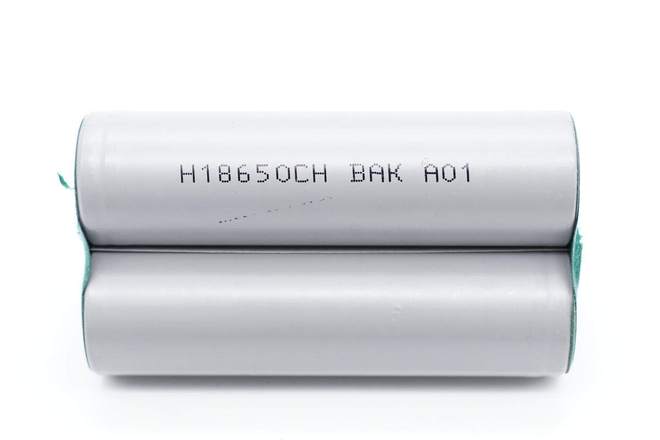

内置电池来自BAK比克电池，型号为H18650CH，标称电压为3.6V，充电限制电压为4.2V，容量为2600mAh，支持1C充电和3C放电。

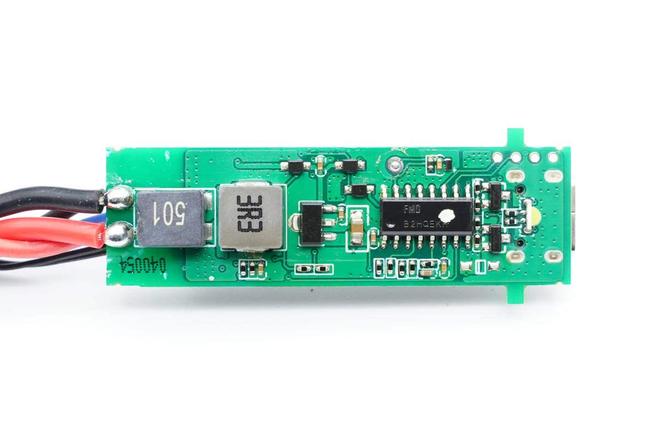

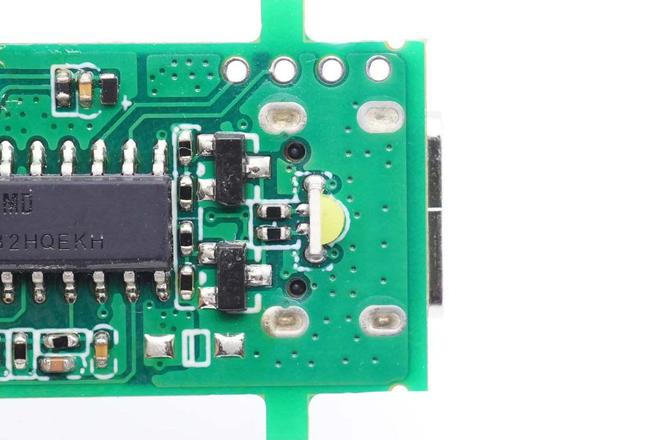

小板正面焊接充电指示灯和MCU，升降压电感和滤波电感。

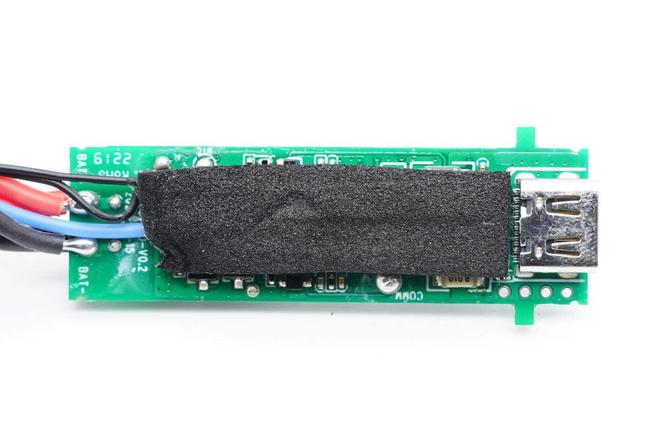

小板背面粘贴了一片泡棉胶，右侧焊接USB-C母座。

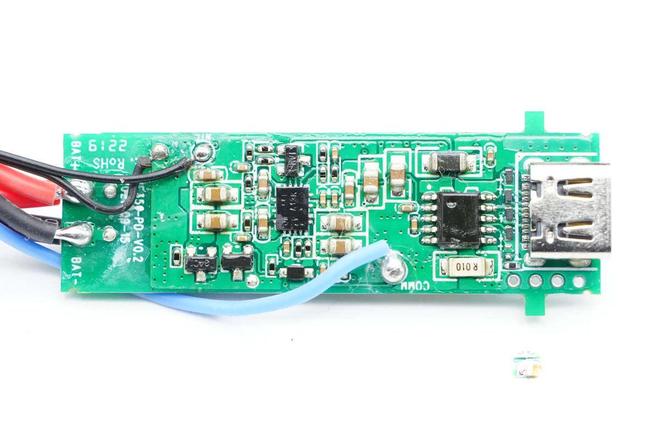

撕下泡棉胶，下面是一颗快充取电芯片和升降压充电芯片，电路板覆盖三防漆。

用于检测电池温度的热敏电阻特写。

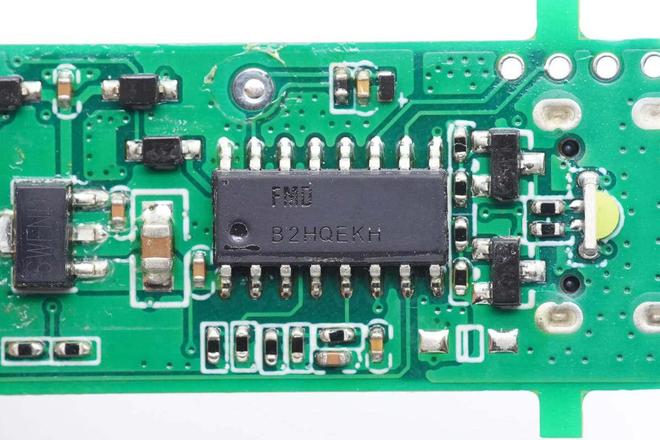

主控MCU来自FMD辉芒微。

用于为MCU供电的稳压管特写。

充电指示的LED灯特写。

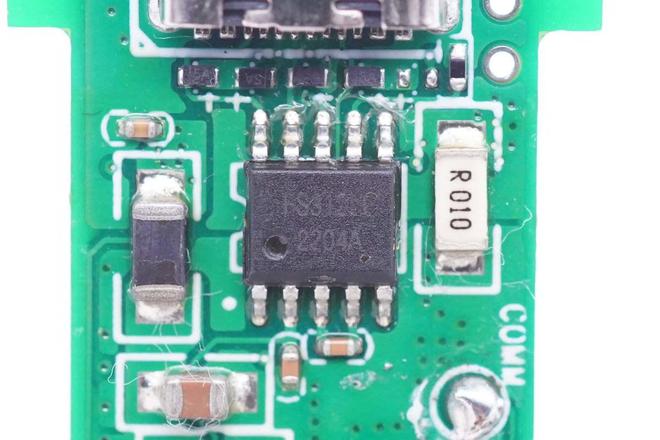

快充取电芯片来自速芯微，型号FS312L，是一颗功能全面的快充取电芯片，支持USB-C和USB-A口快充协议，支持优先级设置，支持指定电压申请，采用SSOP10封装，满足无线充电器，蓝牙印象，储能电源及其他测试设备应用。芯片引脚对地并联TVS进行过电压保护。

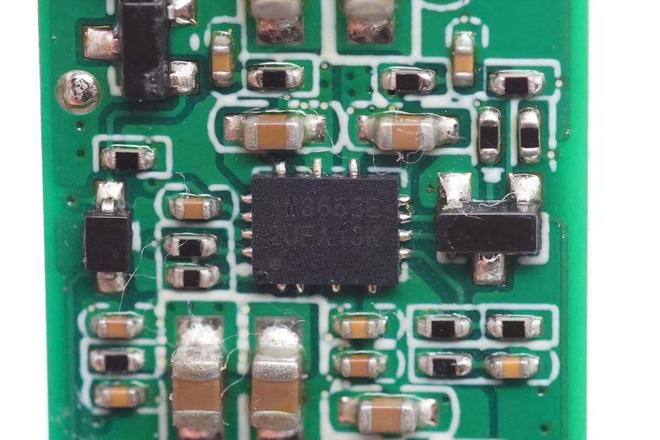

内置的充电芯片来自杰华特，型号JW3655E，是一款同步升降压充电芯片，支持1到4节锂电池充电，充电电压和充电电流支持电阻编程，应用方便。芯片内部集成H桥MOS管，节省空间，支持4.2-21V输入电压，充电电流最大3A，集成多种保护功能。

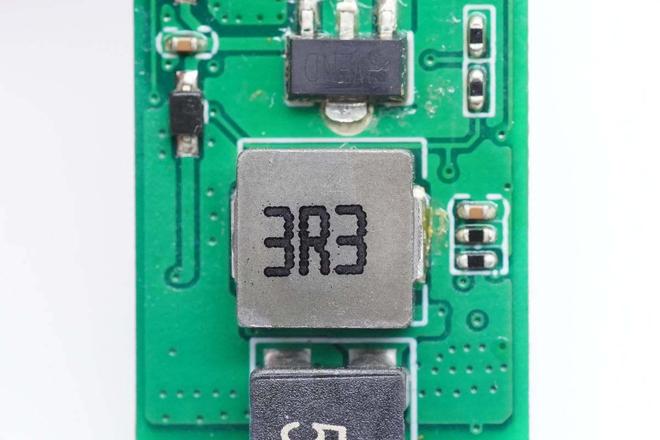

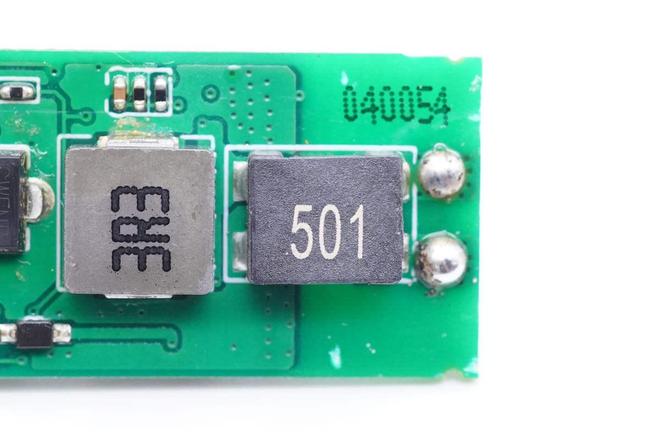

3R3合金电感用于升降压电池充电。

输出滤波电感特写。

USB-C母座采用过孔焊接，黑色胶芯。

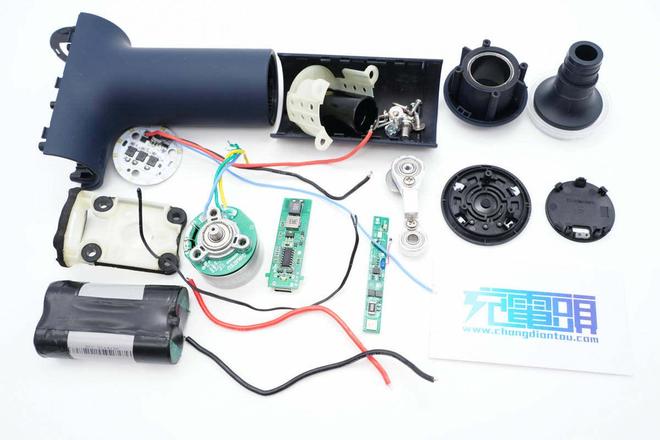

全部拆解一览，来张全家福。

充电头网拆解总结

小米米家mini筋膜枪体积十分小巧，内置无刷电机，动力更加强劲，并且内置锂电池，支持USB-C接口充电，可以使用手机充电器或者移动电源充电。筋膜枪支持三档按摩模式，采用不同颜色的灯环提示用力程度，简单易用。

充电头网通过拆解了解到，这款筋膜枪采用电池组，充电模块，电机驱动模块和无刷电机组成，无刷电机带动偏心轮实现打击效果。内置的电池组来自BAK比克电池，单节容量为2600mAh，2串连接，保护芯片采用创芯微CM1022系列的双节锂电保护产品，实现电池组的完整保护功能。

充电模块使用一颗辉芒微的单片机进行控制，使用速芯微FS312L进行快充取电，杰华特JW3655E用于电池充电。电机驱动模块采用灵动微MM32F0010单片机进行控制，华润微MOS管驱动，无刷电机来自INATSU稻津电机。内部采用模块化设计，安全措施到位，总体给人的感觉不错。
