前阵子MI小米推出一款口袋版移动电源,机身十分小巧,配备2A1C接口,主打便携快充。产品预售价99元,预售期间便有超过5000名用户预约,充电头网也入手了这款移动电源,下面就对其进行详细拆解,看看内部用料做工如何。
添加微信好友, 获取更多信息
复制微信号
一、小米口袋版10000mAh移动电源外观
包装盒设计风格简约,正面印有MI logo、移动电源外观图、名称和接口标识等。

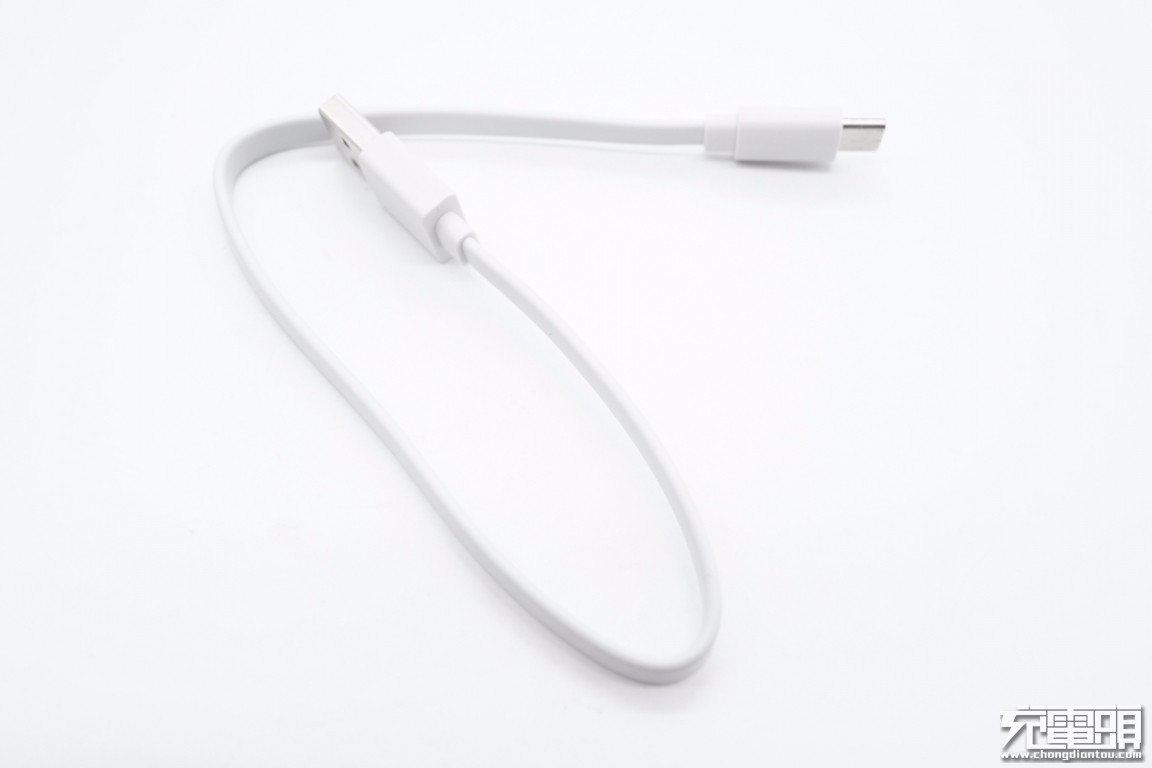

数据线比较短,线身扁平设计,外带和使用很方便。

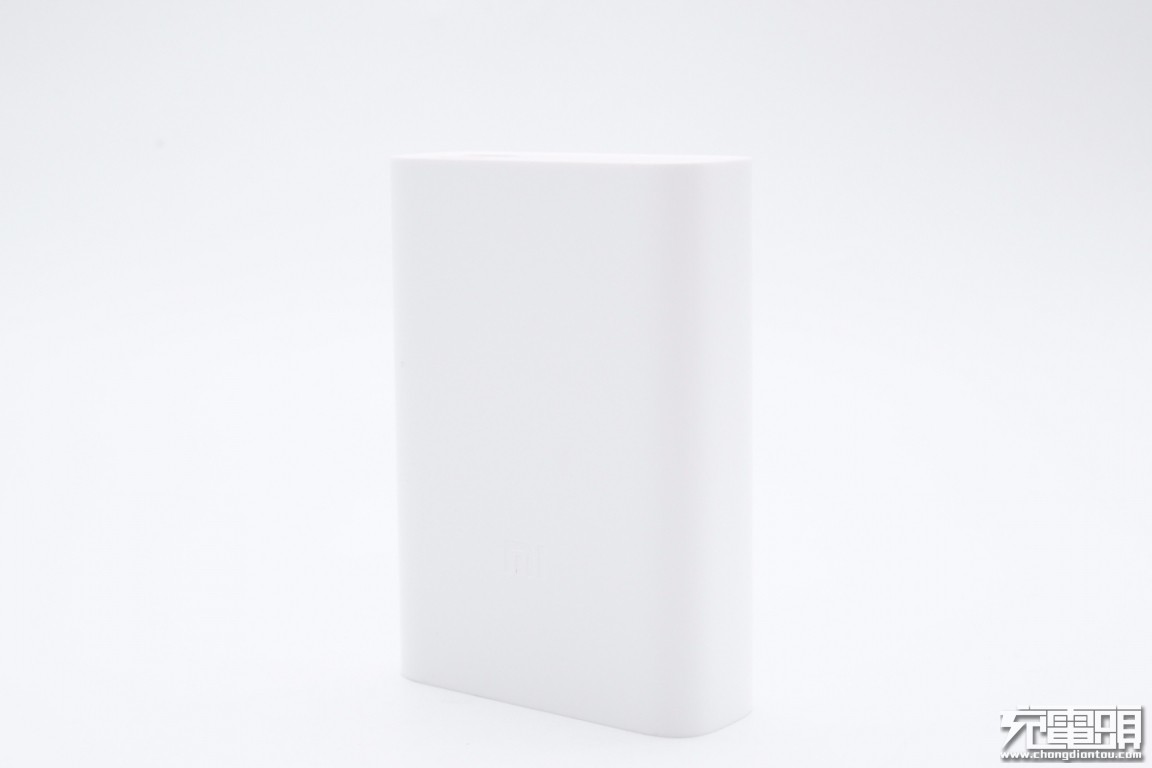

小米这款口袋版移动电源机身短小扁平,采用PC阻燃材质白色外壳,表面哑光处理,通体白色设计十分简洁。

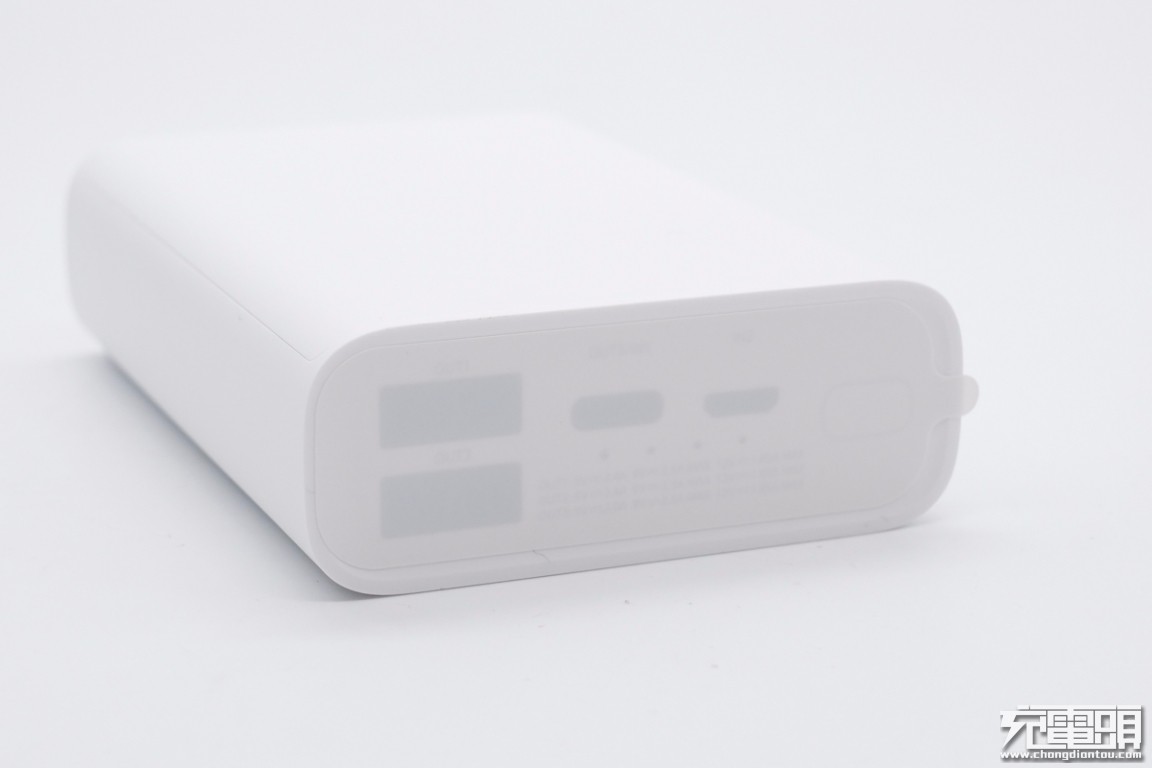

机身顶部贴有防尘贴纸。
底部外壳上印有移动电源具体参数信息型号:PB1022ZM电池种类:锂离子聚合物电池电池能量:37Wh 3.7V 10000mAh额定容量:5500mAh(5V3A)输入参数:USB-C:5V3A、9V2.5AMicro USB:5V2A、9V2A输出参数:22.5W MaxUSB-A:5V2.4A、9V2.5A、12V1.85AUSB-C:5V3A、9V2.5A、12V1.85A多口输出:5V3A
机身壳内打胶以及贴有泡棉固定保护电芯。
两块电芯之间塞入泡棉,可以撑出空隙,避免积热。
电芯和PCB板通过镍片点焊连接。
电路板正面有导热胶覆盖,清理掉导热胶后,下面是南芯的电源管理IC和ABOV的单片机。
板子背面设有接口保护MOS管和LED灯。
Micro USB输入母座特写。
8205T保护管,用于USB-C口输入输出切换保护。
USB-C母座特写。
移动电源主控芯片采用现代单片机A94B458,用于端口输入输出控制、协议识别和电量显示等功能。
南芯SC8934同步降压转换器,内置MOS,支持反向升压,i2c接口控制,支持12V输入,用于降压输入为电池充电,电池升压放电输出,支持3个USB输出接口,电池电压和工作频率可编程,支持直通操作,支持NTC温度检测,支持欠压和过压保护,过电流保护,短路指示和热关断保护。
南芯SC8934详细资料信息。
2R2升降压电感特写。
丝印S01N的电池保护IC。
旁边的电池保护管封胶加固,丝印QzJKA2。
电芯来自力神,单块规格为3.7V/5Ah/18.5Wh,充电限制电压4.35V。
电芯配有热敏电阻进行温度监控,打胶固定。
电源键贴片焊接。
8205T保护管,用于USB-A接口保护。
两个USB-A母座采用两面焊接,节省空间,延续了16000mAh移动电源备受好评的双USB口设计。
LED指示灯特写。
全部拆解完毕,来张全家福。
充电头网拆解总结
小米这款10000mAh移动电源号称口袋版,机身短小扁平,体积小巧且设计十分简洁,产品附带一条短A to C数据线,便携便用。产品整体支持QC、FCP、PD3.0和PPS快充协议,支持9V2.5A和5.0-11V2.25A电压档位,可满足小米手机用户日常应急充电需求。
充电头网通过拆解了解到,这款移动电源主控芯片采用现代单片机A94B458,控制接口输入或输出电压、电量显示、电芯温度控制,性能强悍。USB电路升降压转换采用南芯SC8934,集成度非常高,有效减少外围元器件数量。此外采用力神电芯,USB接口数据脚上有TVS进行静电保护。
