在如今多如牛毛的快充充电器中,外部的核心设计点无非就那么几个,比如插脚折叠与否、接口数量以及分配、配备数显功能吸引消费者等,但魔改充电器却是以接口性能特殊这一新特点而有别于目前的常规快充产品。
添加微信好友, 获取更多信息
复制微信号
所谓的魔改快充充电器,即配置的USB-A接口,但搭配特殊设计的USB-A to USB-C线材,也可以支持PD快充,甚至是给轻薄笔记本充电都不是问题。而说到魔改快充就不能不提MI小米了,自19年底小米9 Pro标配一款45W快充魔改充电器开始,后续机型一律标配的魔改快充,可以说是小米将这类快充发扬光大。
小米9 Pro、小米10 Pro、小米10至尊纪念版、小米11、小米11 Pro/Ultra手机标配的魔改充电器功率分别为45W、65W、120W、55W和67W,其中小米11标配的55W充电器还是一款氮化镓快充。而尽管这些魔改充电器大小各不相同,但风格是统一的。此外Redmi红米旗舰机K30 Pro也开始标配了一款33W快充魔改充电器,进一步壮大了魔改快充家族。
如今米系的魔改快充已经多达6款,以小米坚持为手机标配魔改快充这一策略来看,未来这类充电器也只多不少。那到目前为止这六款魔改快充具体有何不同呢?今天充电头网就给大家带来这六款充电器的拆解对比,嫌太长的小伙伴可以直接拉到最下面查看对比列表。

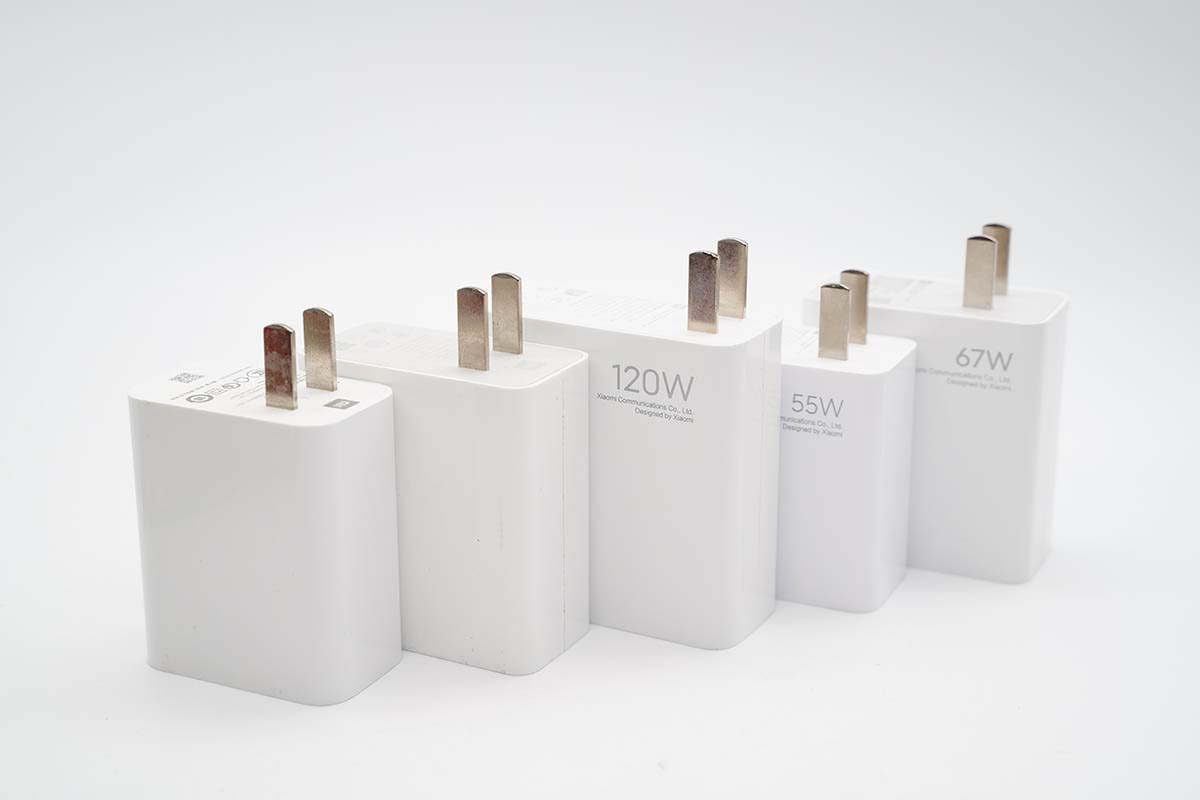

一、充电器外观

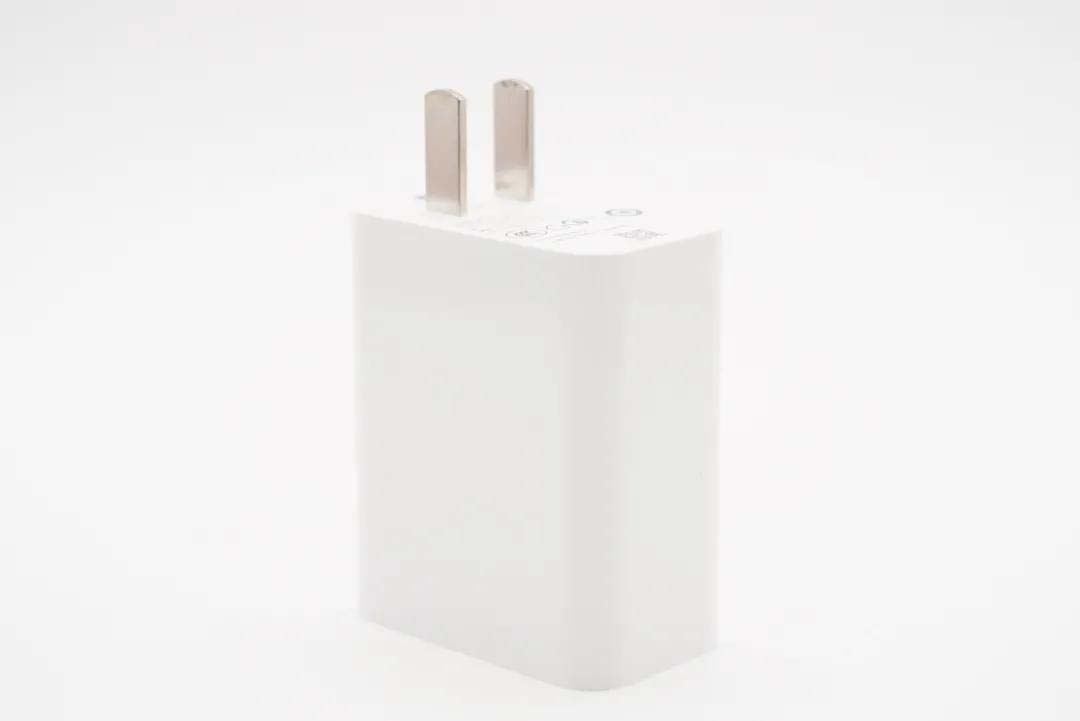

红米K30 Pro手机标配的是33W魔改充电器,采用PC阻燃材质白色外壳,表面钢琴烤漆处理,腰身各面之间弧面过渡,机身上没有任何LOGO或是标识,整体洁白光滑,外观设计简洁。

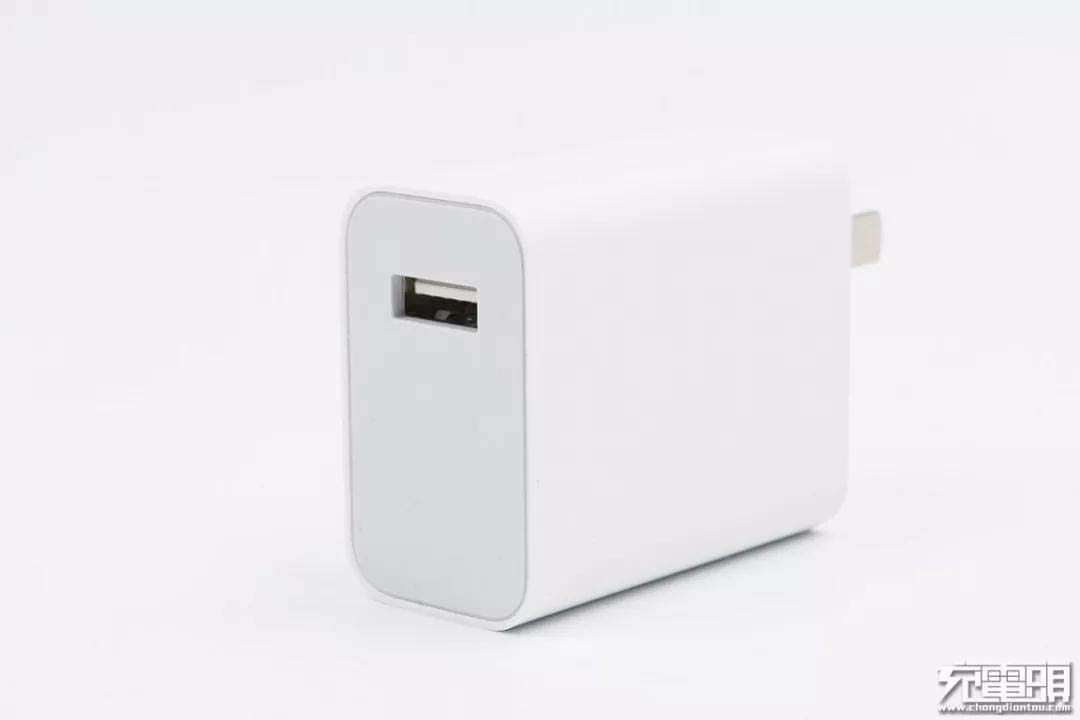

小米9 Pro手机标配的是45W魔改充电器,机身通体白色,外壳采用亮面烤漆处理工艺,光滑洁白;侧面边缘为弧面过度,上手体验好;输出顶面进行磨砂处理,并配有一个USB-A接口,白色舌片。

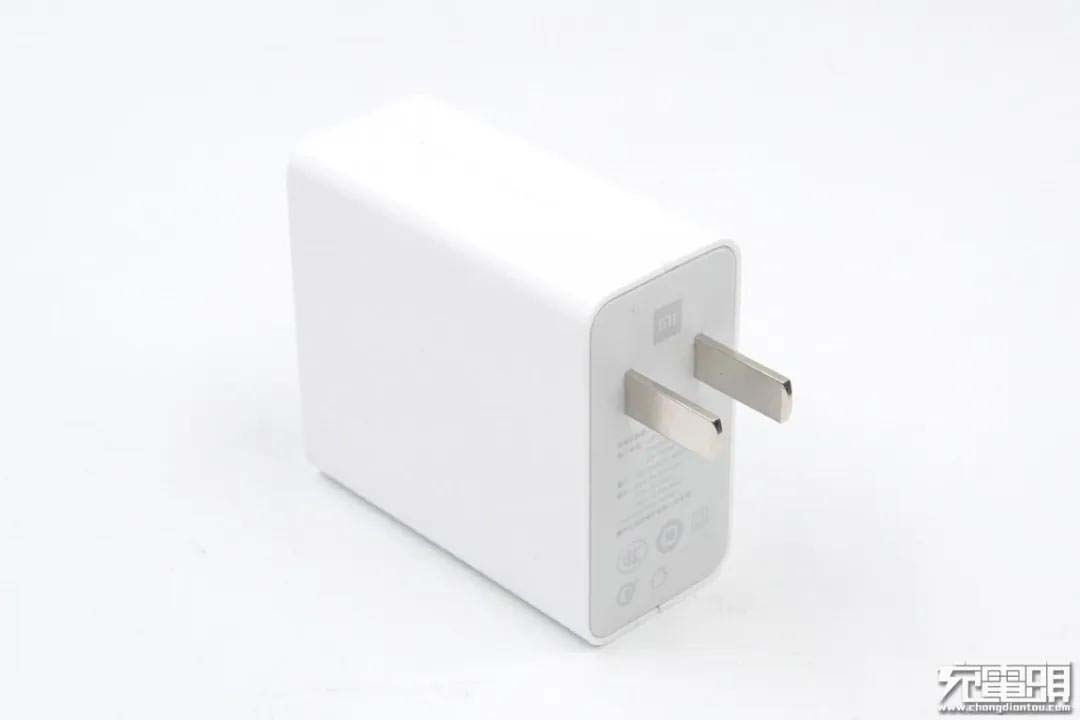

小米10 Pro标配的是65W魔改快充充电器,采用PC阻燃材质白色机身壳,外壳表面进行亮面烤漆处理工艺,十分整洁光滑,侧身各面之间为光滑弧面过渡,输出顶面配有一个USB-A接口。

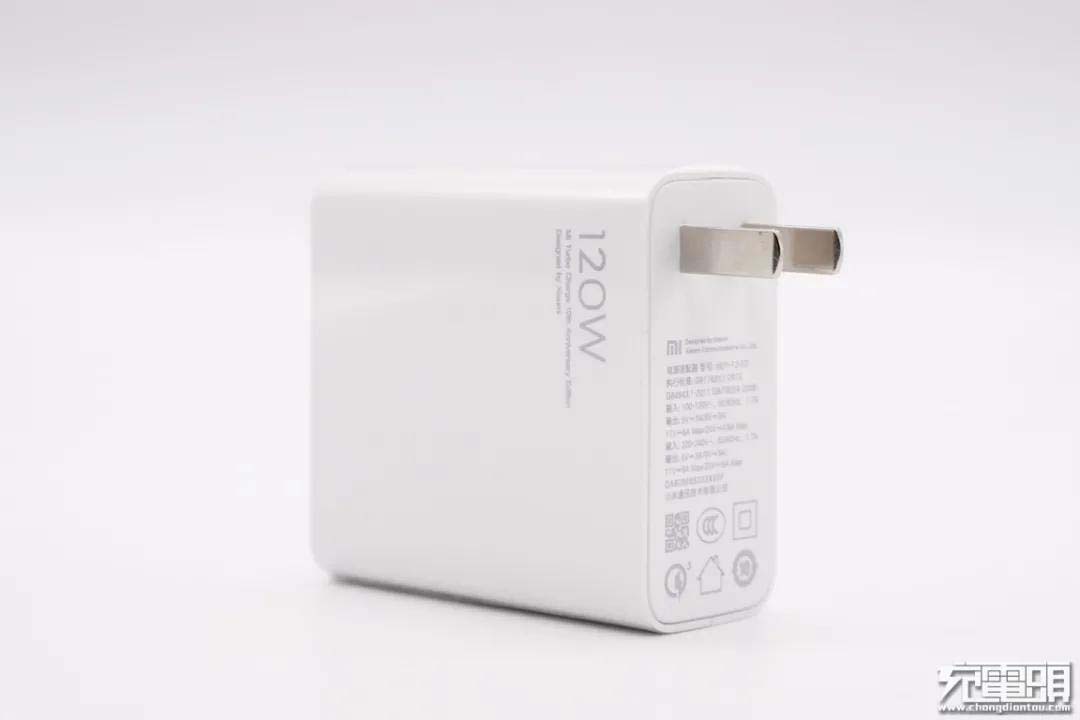

小米10至尊纪念版标配120W魔改快充充电器,采用PC阻燃材质白色外壳,整体设计风格简洁,充电器腰身亮面设计,输入输出端外壳磨砂处理,此外配备固定式国标插脚。

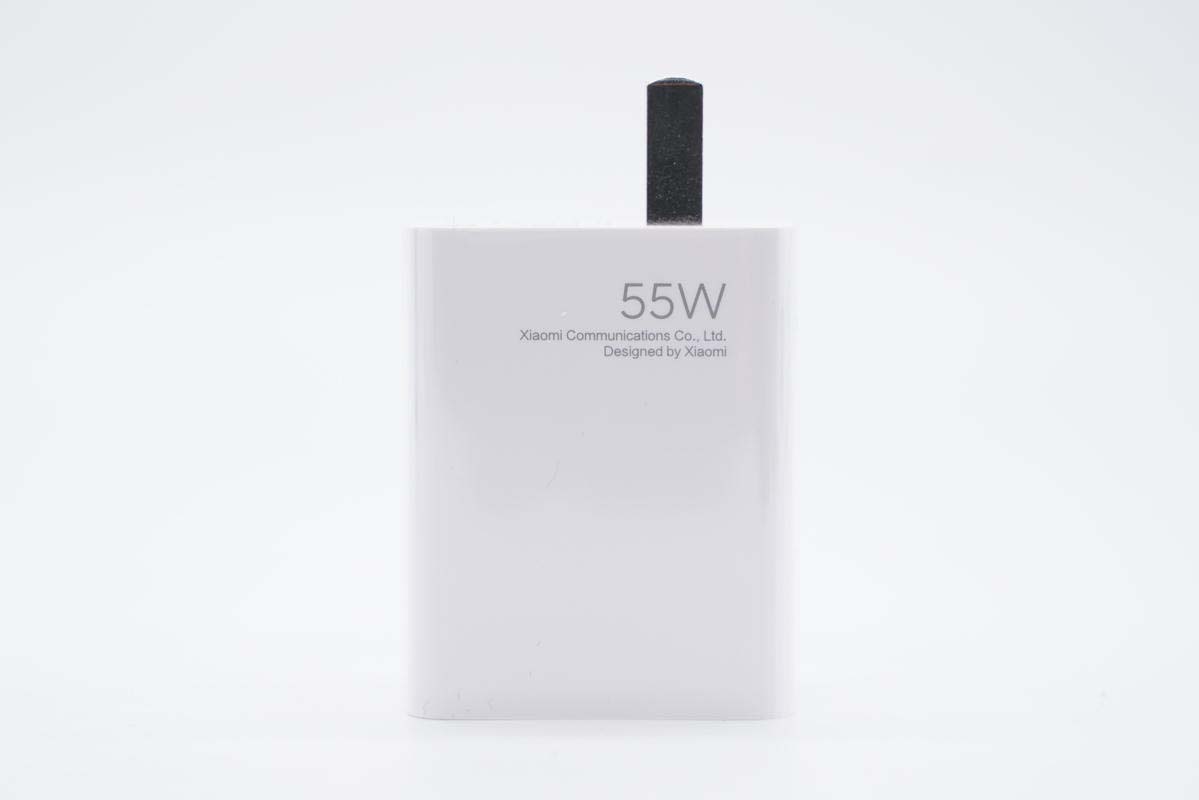

小米11手机标配的是55W魔改氮化镓充电器,采用长方体造型,整机尺寸为52.44mm*42.19mm*28.54mm,腰身亮面,固定式国标插脚,且靠侧边设计。

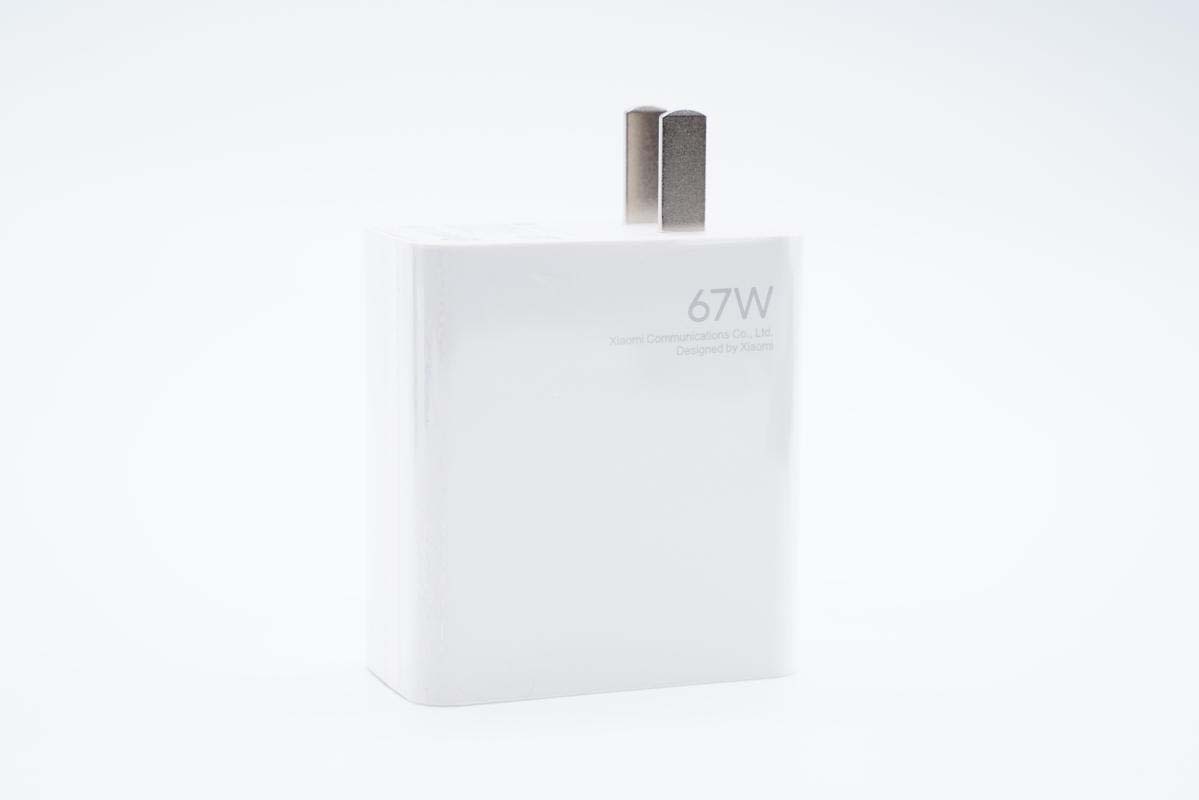

小米11 Pro和11 Ultra手机都标配的是67W魔改快充充电器,采用PC阻燃材质白色外壳,腰身钢琴烤漆处理,机身正面印有67W字样,输入端配备固定式国标插脚。
二、铭牌

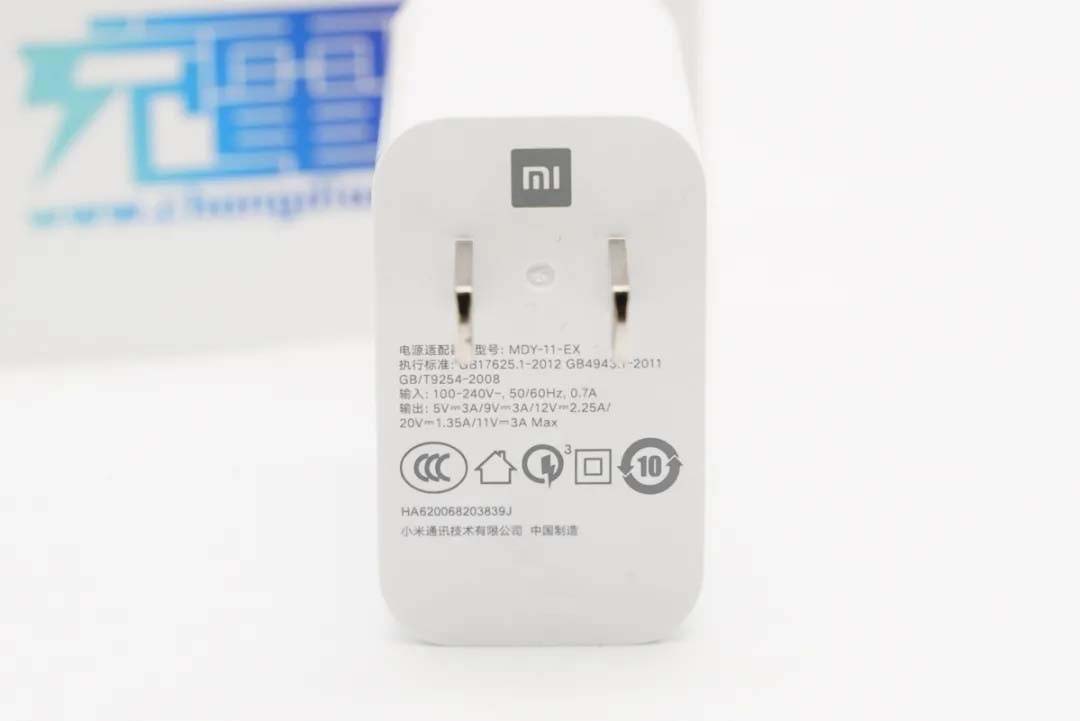

小米33W魔改充电器参数:
型号:MDY-11-EX
输入:100-240V~,50/60Hz,0.7A
输出:5V3A、9V3A、12V2.25A、20V1.35A、11V3A Max
产品已经通过了高通QC3.0认证和CCC认证。

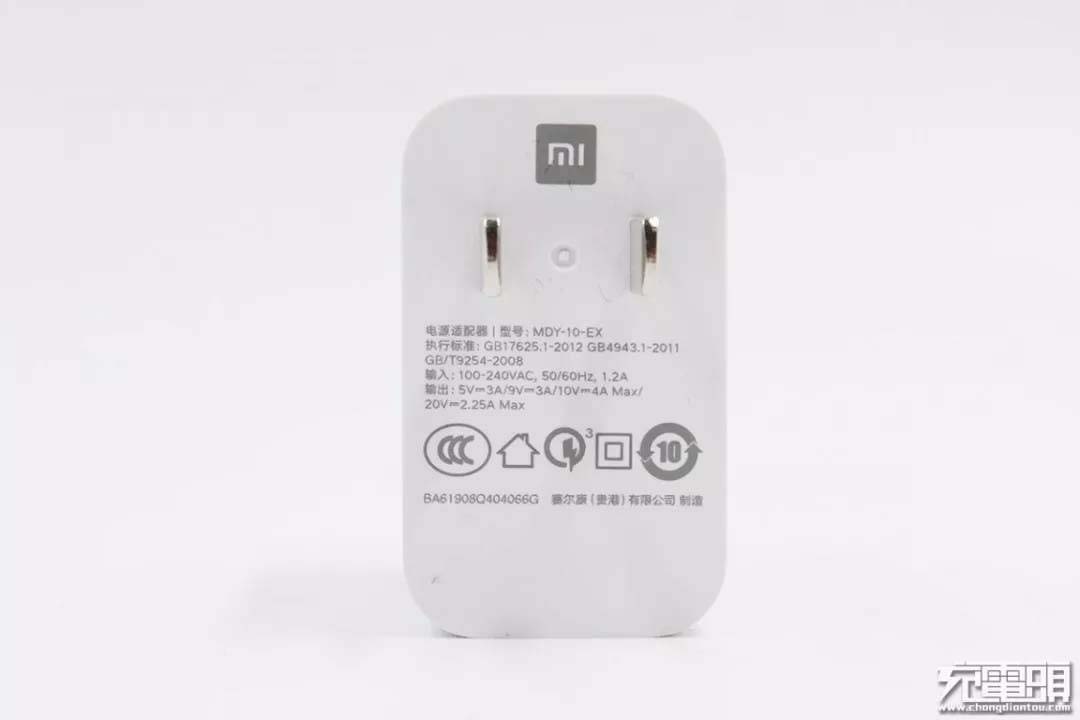

小米45W魔改充电器参数:
型号:MDY-10-EX
输入:100-240VAC,50/60HZ,1.2A
输出:5V3A、9V3A、10V4A MAX、20V2.25A MAX
赛尔康(贵港)有限公司制造,产品已经通过了高通QC3.0认证和CCC认证。

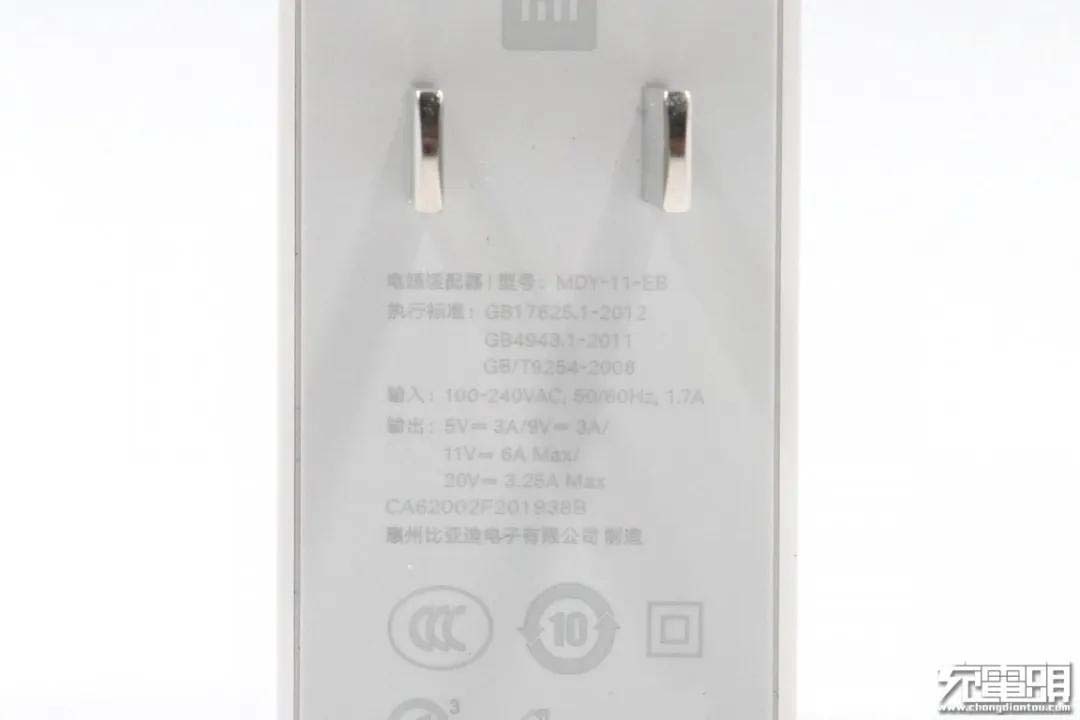

小米65W魔改充电器参数:
型号:MDY-11-EB
输入:100-240V~50/60HZ 1.7A
输出:5V3A、9V3A、11V6A Max、20V3.25A Max
制造商:惠州比亚迪电子有限公司
产品已经通过了高通QC3.0认证和CCC认证。

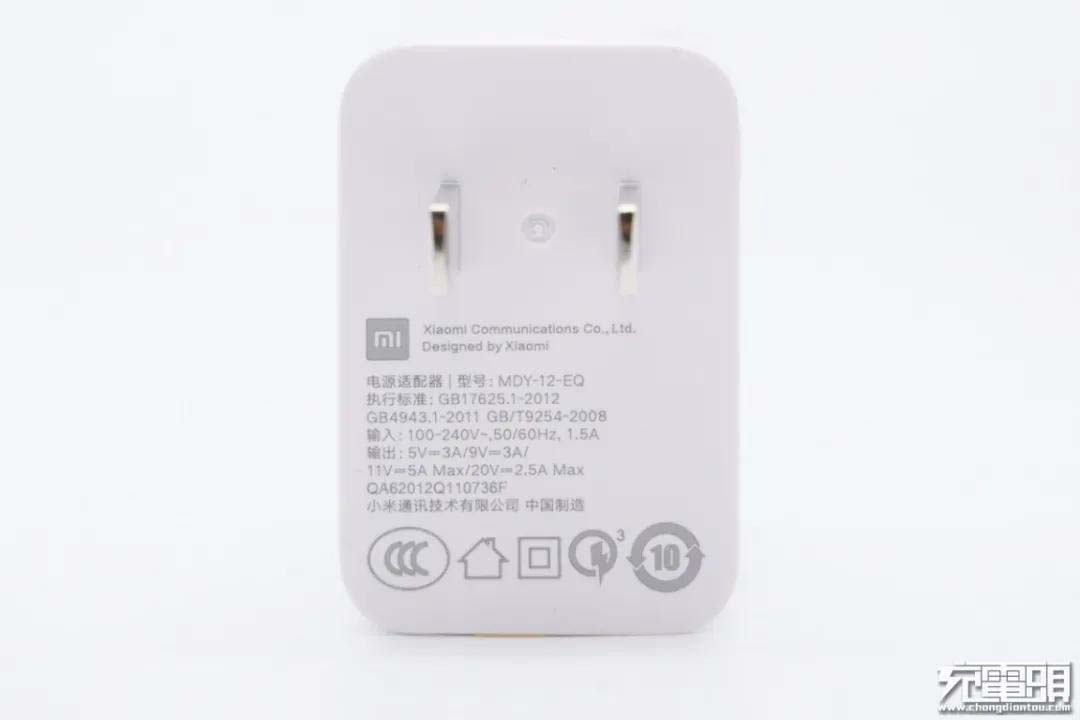

小米55W魔改氮化镓充电器参数:
型号:MDY-12-EQ
输入:100-240V~50/60HZ 1.5A
输出:5V3A、9V3A、11V5A、20V2.5A
产品已经通过了高通QC3.0认证和CCC认证。

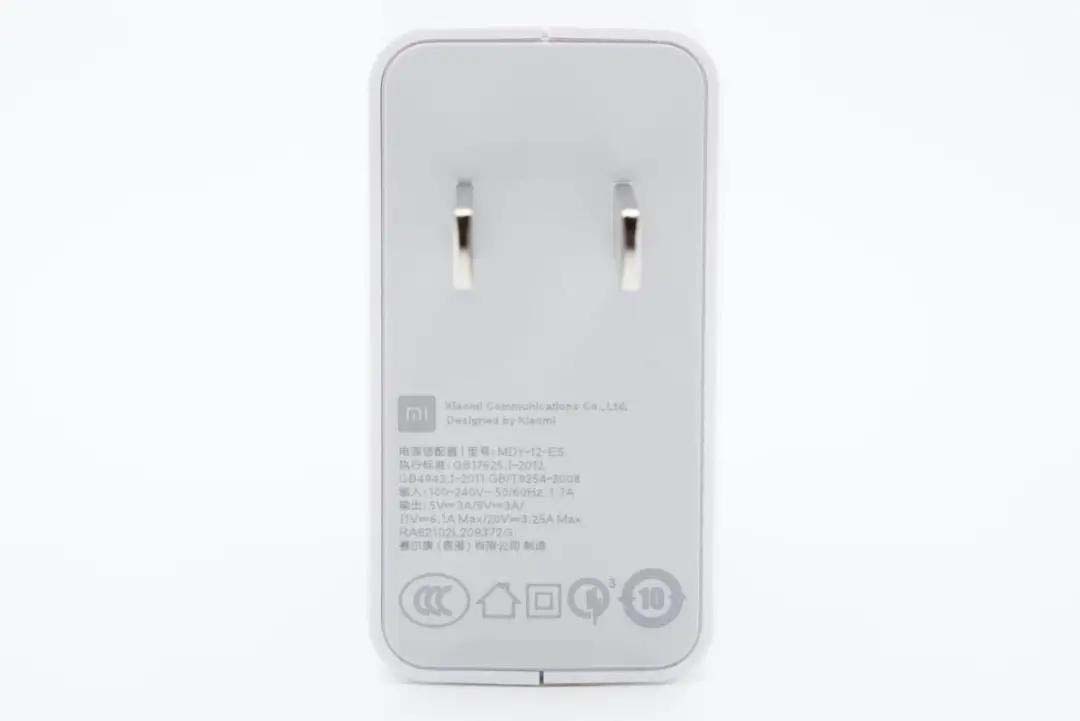

小米67W魔改充电器参数:
型号:MDY-12-ES
输入:100-240V~50/60HZ 1.7A
输出:5V3A、9V3A、11V6.1A、20V3.25A
制造商:赛尔康(贵港)有限公
产品已经通过了高通QC3.0认证和CCC认证。
三、接口

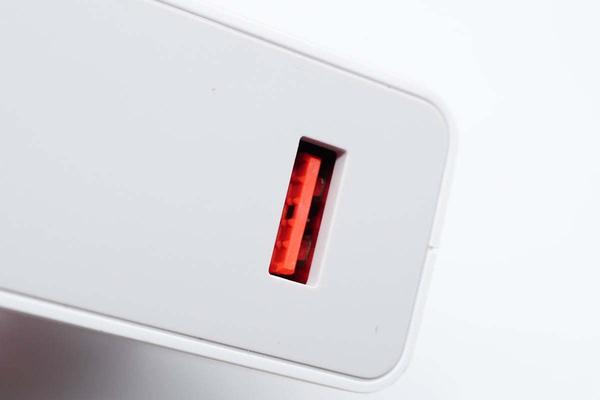

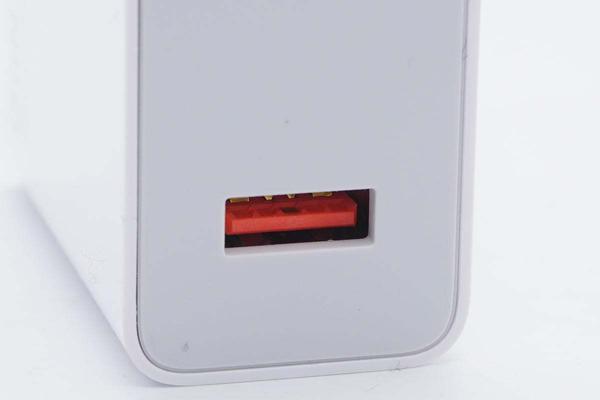

小米33W魔改充电器USB-A口采用橘红色舌片,前端有特殊触点。

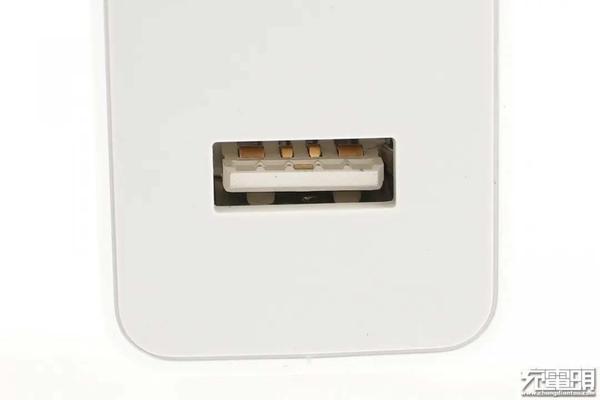

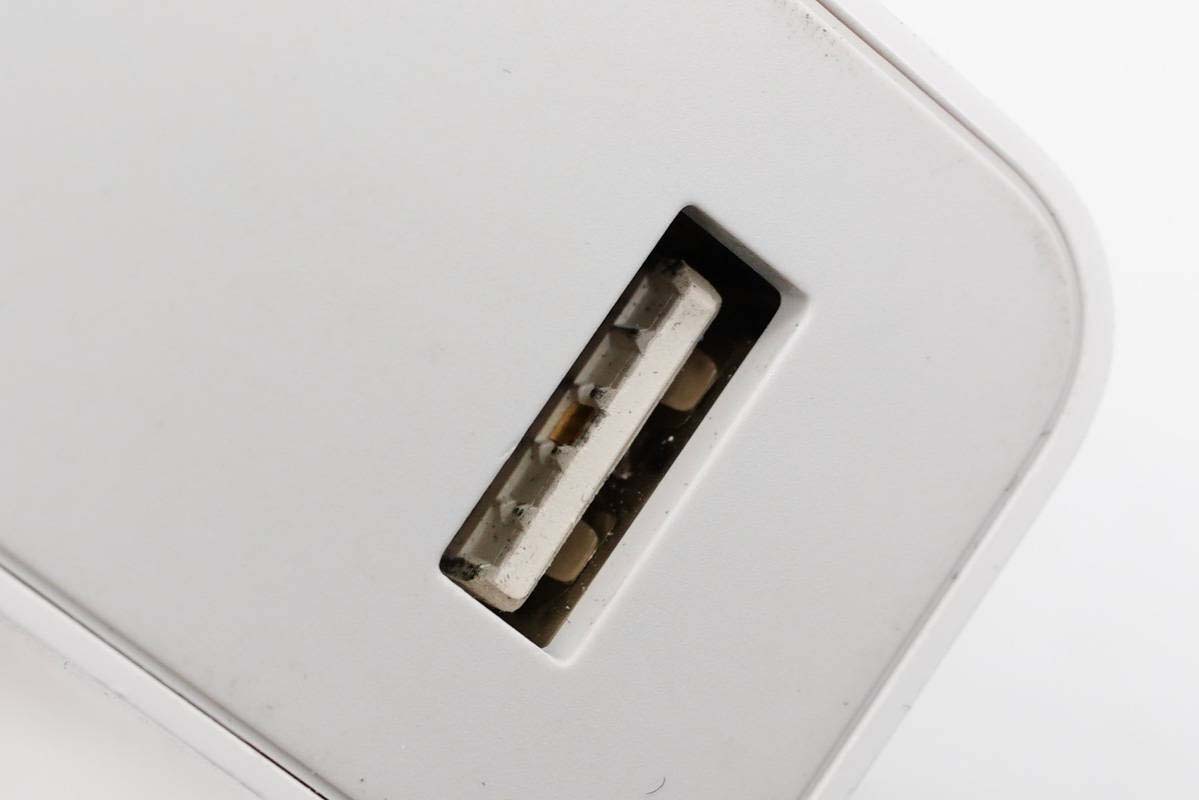

小米45W魔改充电器USB-A口采用白色舌片,前端有特殊触点。
小米65W魔改充电器USB-A口采用白色舌片,前端也能看到特殊触点。

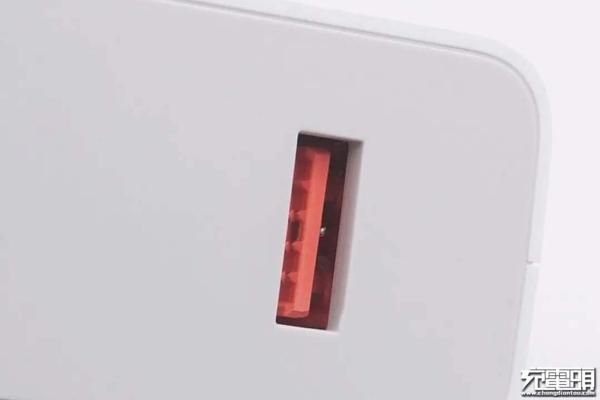

小米120W魔改充电器USB-A口采用橘红色舌片,前端有特殊触点。

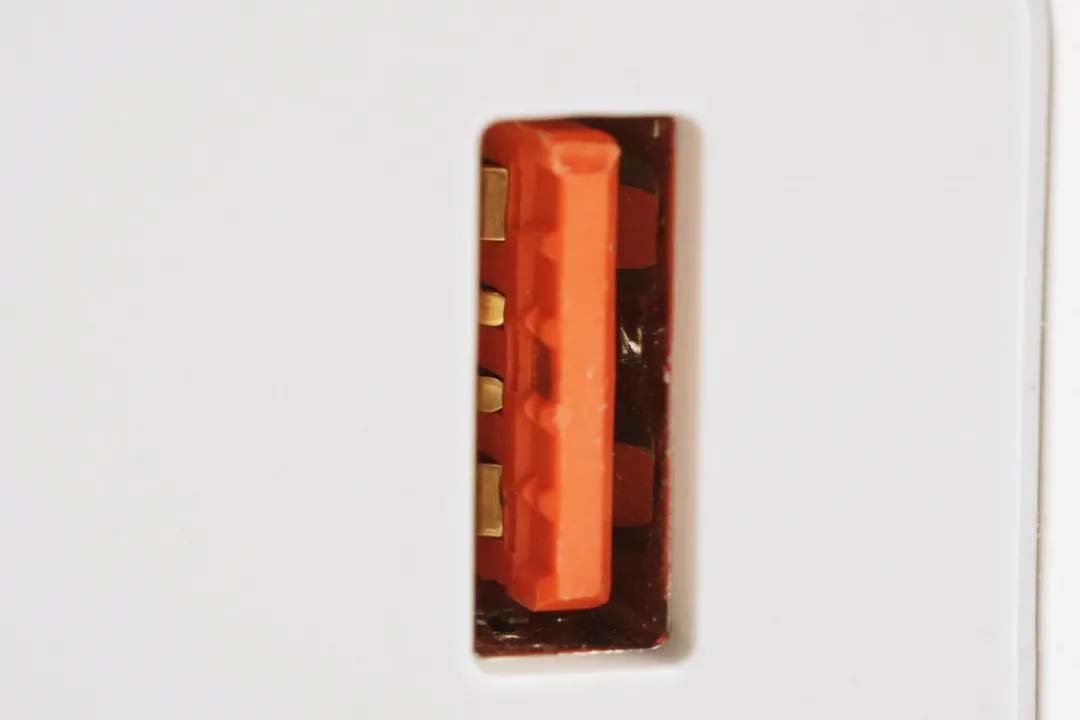

小米55W魔改氮化镓充电器采用USB-A口,橘红色舌片,前端设有特殊触点。
小米67W魔改充电器USB-A口橘红色舌片,前端设有特殊触点。
四、协议

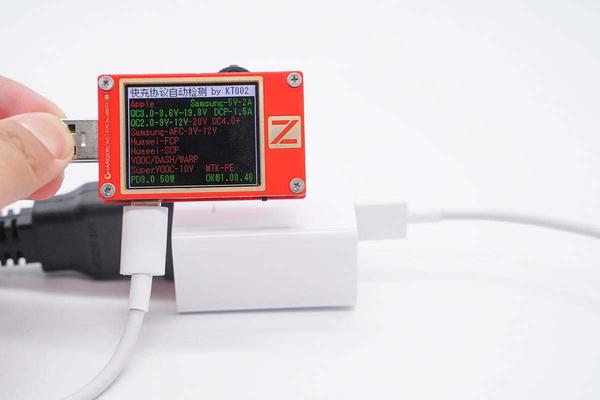

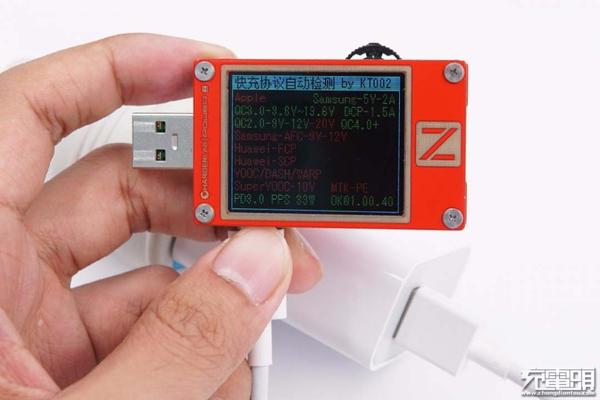

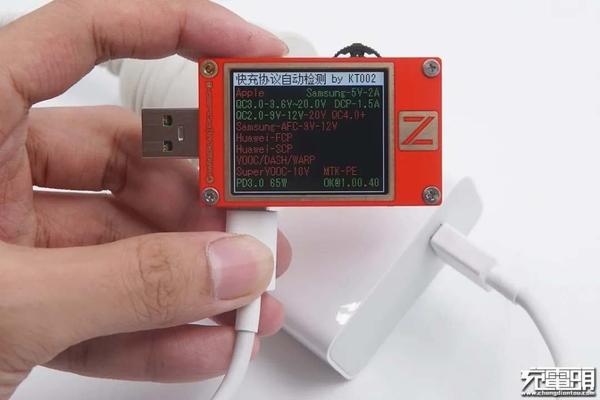

使用ChargerLab Power-Z KT002对搭配了原厂充电线的小米33W魔改充电器进行协议读取,发现其支持QC2.0、QC3.0、QC4.0+、PD3.0以及PPS等充电协议。

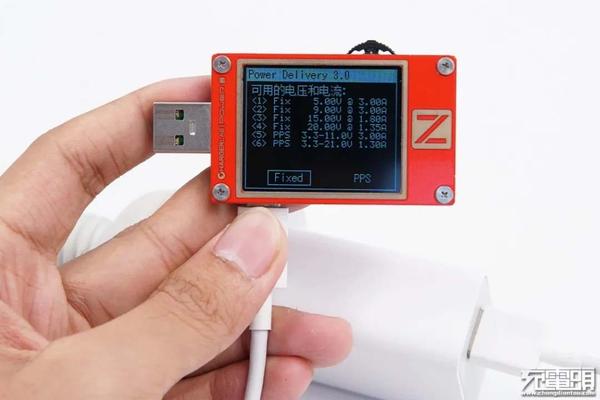

PDO报文显示A口还具备5V3A、9V3A、15V1.8A、20V1.35A四组固定电压档位以及3.3-11V 3.00A和3.3-21V 1.30A二组PPS电压档位。

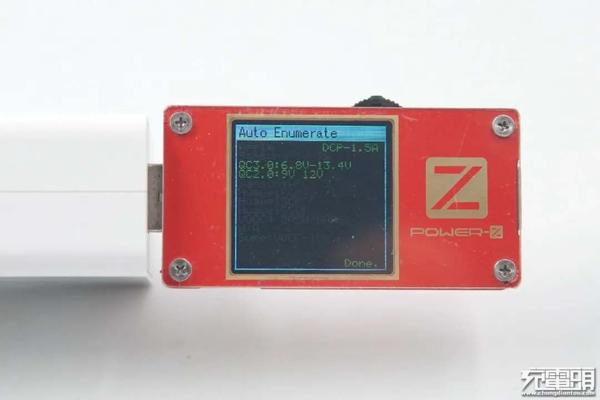

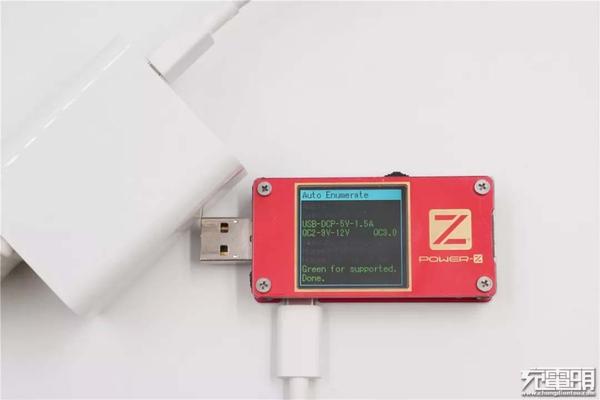

使用KT001测得小米45W魔改充电器的USB-A口支持QC2.0、QC3.0充电协议。

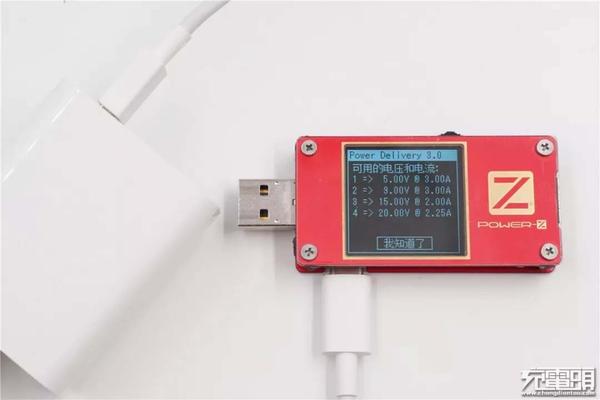

PDO报文显示A口还支持PD3.0快充,还具备5V3A、9V3A、15V2A、20V2.25A四个固定输出档位。即支持最大45W PD快充,同时也支持小米10V4A 40W私有快充。
使用KT001测得小米65W魔改充电器支持QC2.0和QC3.0快充协议。此外充电器本身还支持小米私有快充协议MI ChargeTurbo。

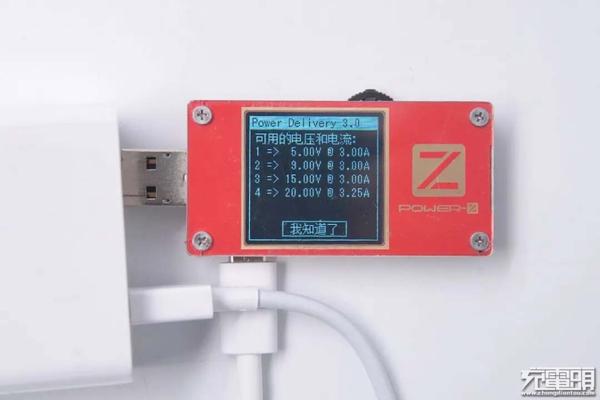

搭配原装线还测得充电器支持PD3.0快充,具备5V3A、9V3A、15V3A、20V3.25A四个固定电压输出档,另外还包含一个隐藏的11V6A电压,是小米10 Pro 50W专用快充档。
小米120W魔改充电器支持DCP、Samsung 5V2A、QC2.0/3.0和PD3.0协议。

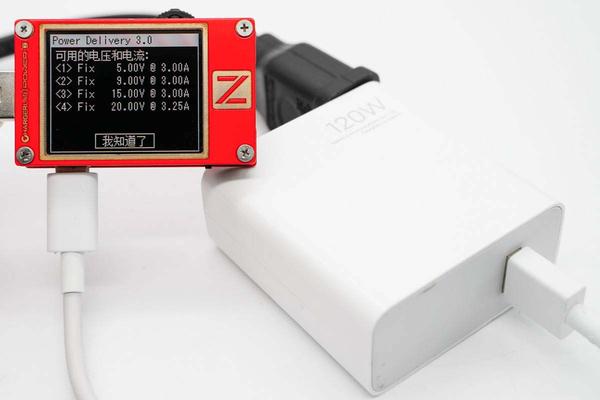

并具备5V3A、9V3A、15V3A、20V3.25A四组固定电压档位。此外这款充电器还支持小米11V6A和20V6A私有快充。
小米55W魔改氮化镓充电器搭配原装数据线使用,测得支持Samsung 5V2A、DCP、QC2.0、QC3.0和PD3.0协议。

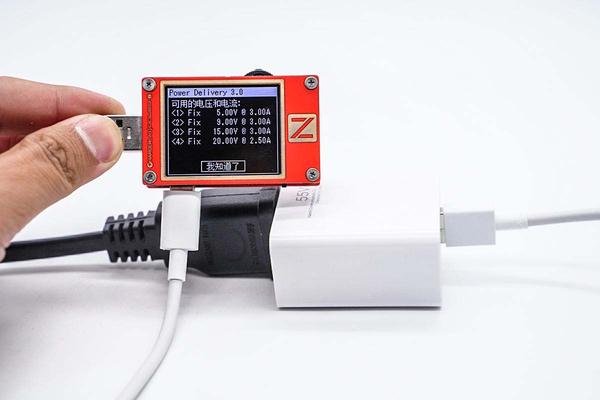

搭配原装线还可测得USB-A口具备5V3A、9V3A、15V3A、20V2.5A四组固定电压档位,此外还支持小米私有11V5A私有快充档位。

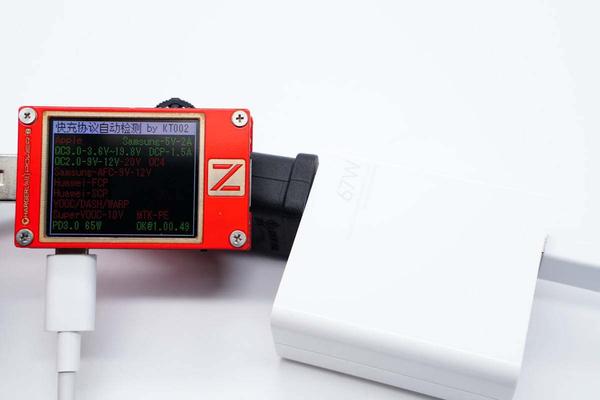

小米67W魔改充电器搭配原装数据线使用,测得充电器支持Samsung 5V2A、DCP、QC2.0、QC3.0和PD3.0协议。

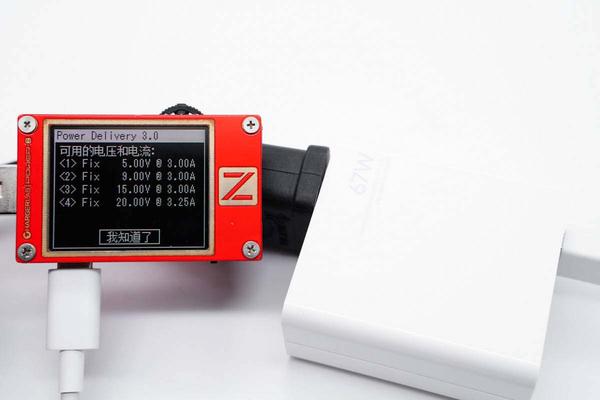

同样搭配原装线还可测得USB-A口具备5V3A、9V3A、15V3A、20V3.25A四组固定电压档位,此外还支持小米私有11V6.1A私有快充档位。

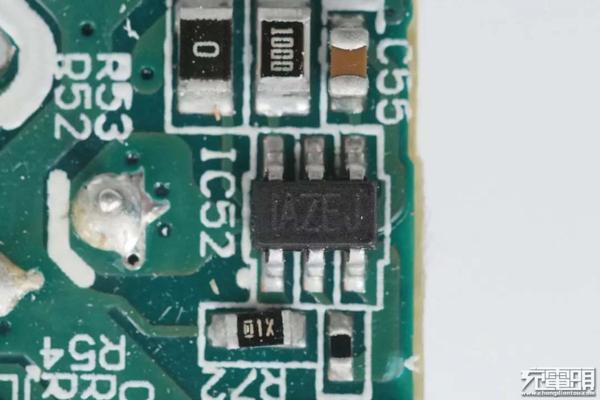

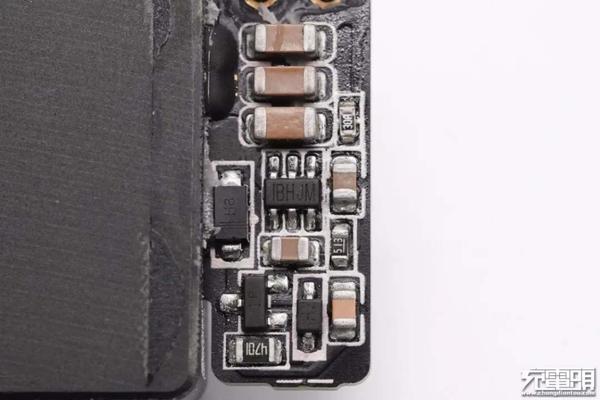

五、电源芯片
1、电源主控芯片

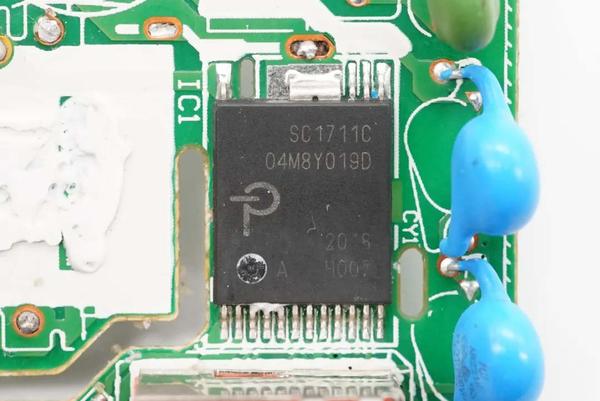

小米33W魔改充电器主控芯片采用PI SC1711C,小米向PI定制的料号,属于InnoSwitch3-Pro系列,内置PWM主控、高压MOS以及同步整流控制器,集成度非常高。

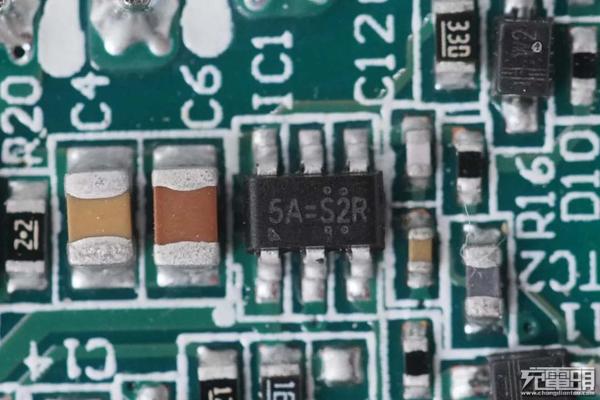

小米45W魔改充电器PWM主控芯片丝印5A=S2R,典型的立锜丝印风格,实际型号为RT7752。

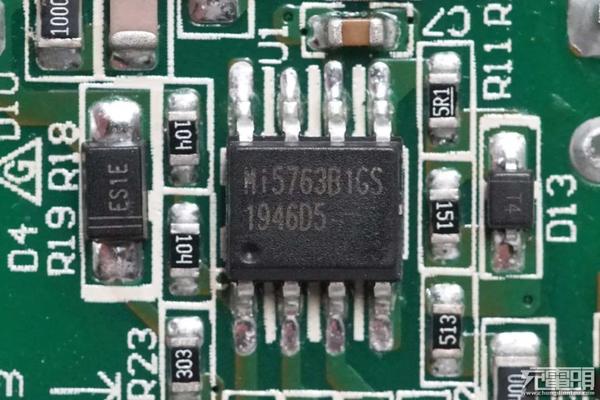

小米65W魔改充电器PWM主控芯片是通嘉为小米深度定制专属版本,私印Mi5763B1GS。

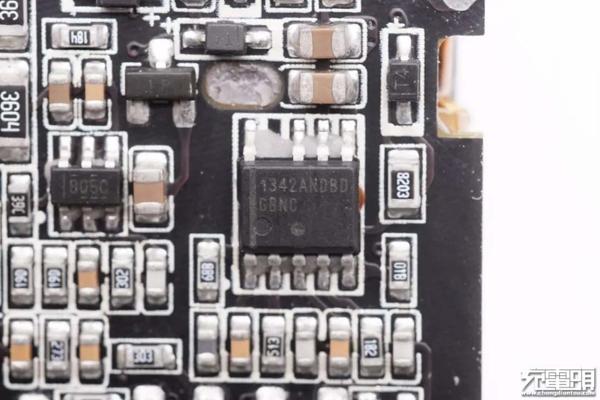

小米120W魔改充电器主控芯片为ON安森美NCP1342,这是一颗高频初级PWM控制器,内置主动X2电容放电和多重完善的保护功能。
小米55W魔改氮化镓充电器PWM主控芯片也是采用安森美 NCP1342。

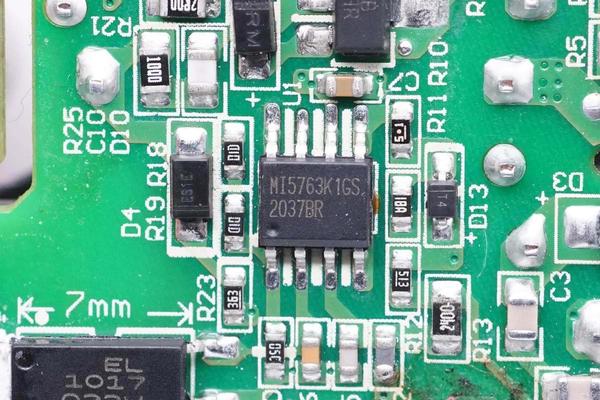

小米67W魔改充电器PWM主控芯片为通嘉科技定制型号,丝印MI5763K1GS。
2、初级开关MOS管
小米33W魔改充电器主控芯片SC1711C集成了初级开关管。

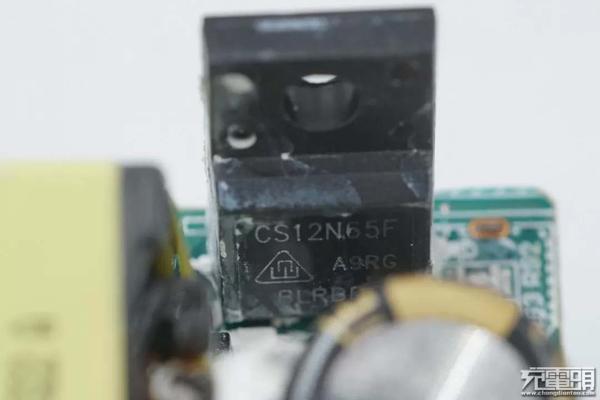

小米45W魔改充电器初级开关管采用华润微CS12N65F,耐压650V,电流12A,导阻0.54Ω。

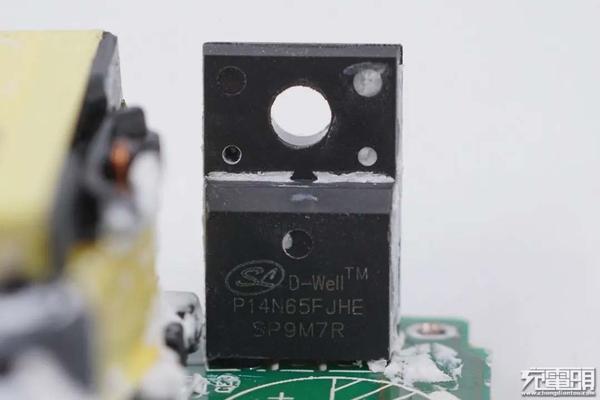

小米65W魔改充电器初级开关管采用士兰微SVSP14N65FJHE2,D-Well系列超级结高压MOS,耐压650V,导阻0.26Ω。
小米120W魔改充电器初级开关MOS采用意法STL24N65M2,NMOS,耐压650V,导阻0.25Ω。

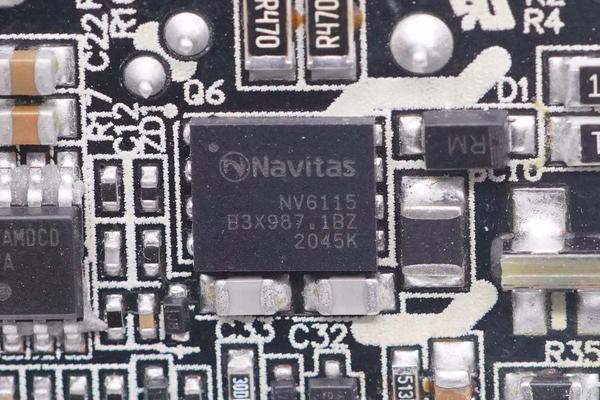

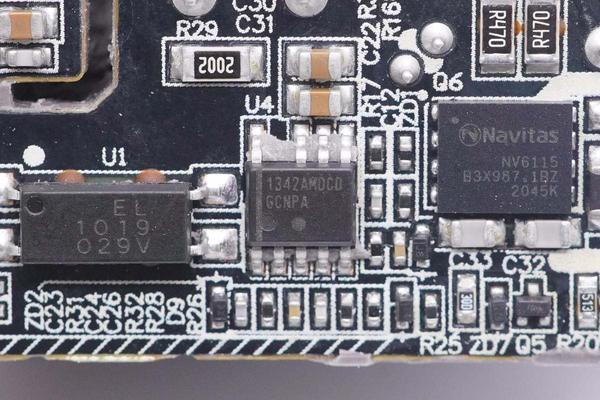

小米55W魔改氮化镓充电器采用纳微NV6115 GaN功率器件,内置驱动器以及复杂的逻辑控制电路,170mΩ导阻,耐压650V,支持2MHz开关频率,采用5*6mm QFN封装,节省面积,得益于NV6115内置驱动器,无需外置驱动器,更加节省PCB空间。

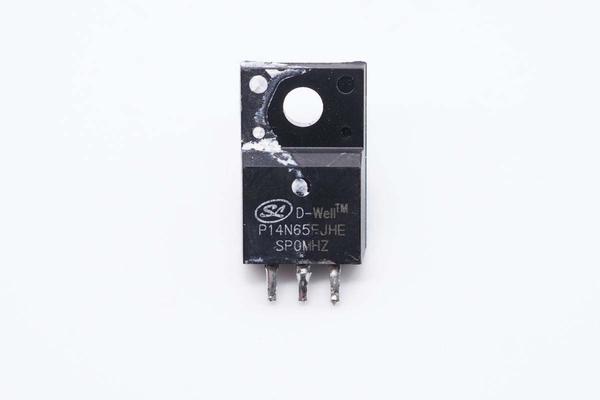

小米67W魔改充电器初级开关MOS管采用士兰微电子的SVSP14N65FJHE2,D-Well系列超级结高压MOSFET,耐压650V,导阻0.26Ω。
3、同步整流控制器
小米33W魔改充电器主控芯片INN3278集成了同步整流控制器。
小米45W魔改充电器同步整流控制器来自MPS芯源半导体,型号MP6908。

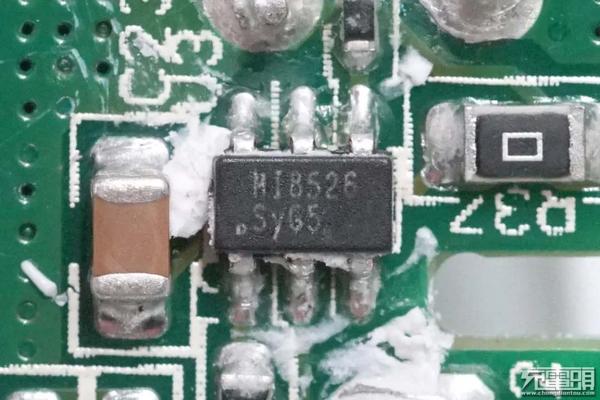

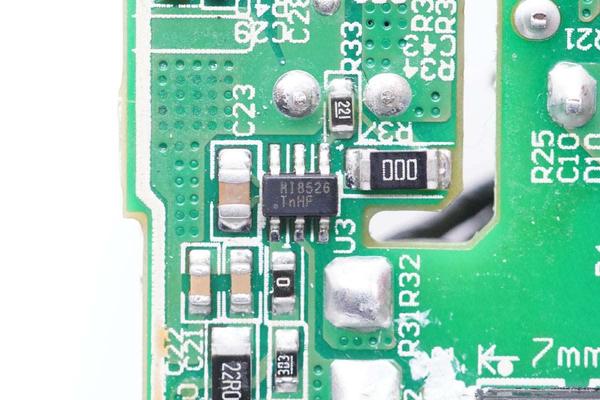

小米65W魔改充电器同步整流控制器是通嘉为小米深度定制专属版本,私印MI8526。
小米120W魔改充电器同步整流控制器来自MPS芯源半导体,型号为MP6908A,最高工作频率600KHz。
小米55W魔改氮化镓充电器次级同步整流控制器也是采用MPS芯源MP6908A。
小米67W魔改充电器同步整流控制器属于定制型号,丝印MI8526。
4、同步整流MOS管

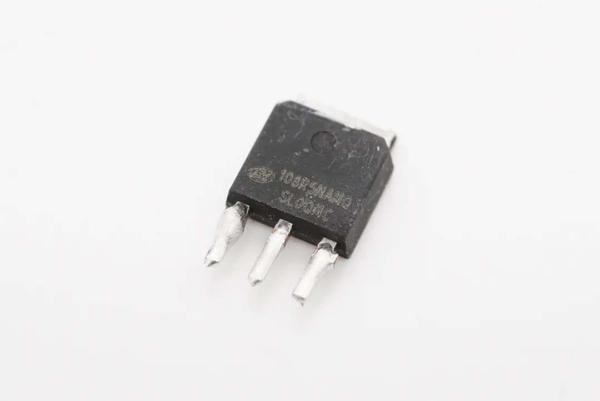

小米33W魔改充电器同步整流管采用士兰微SVG108R5NAMQ,NMOS,耐压100V,导阻7.2mΩ。

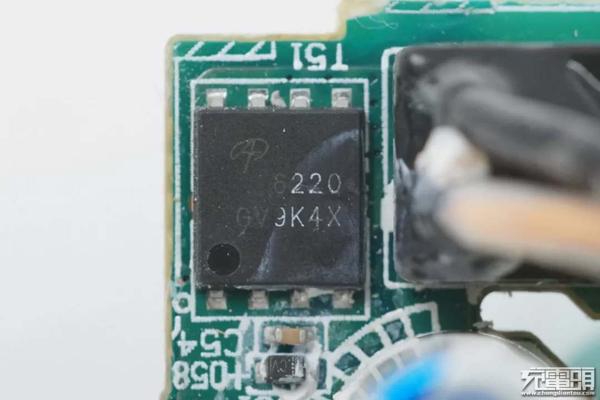

小米45W魔改充电器同步整流MOS管采用AOS万代AON6220,N-MOS 100V 48A。

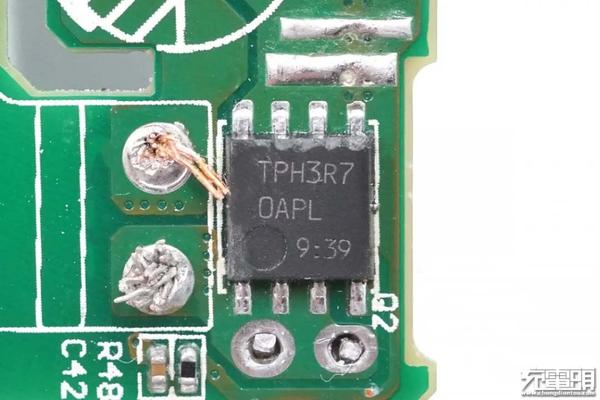

小米65W魔改充电器同步整流管采用东芝TPH3R70APL,NMOS。100V耐压,3.1mΩ导阻。

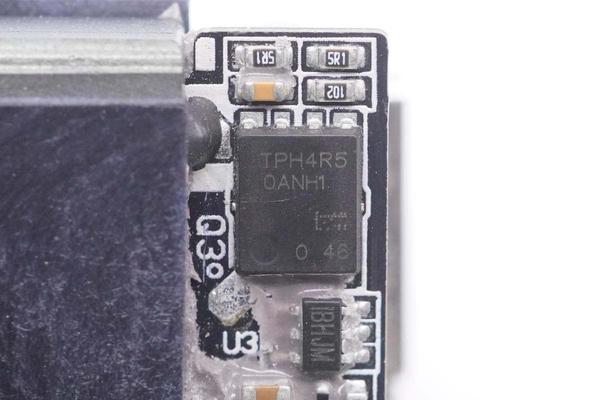

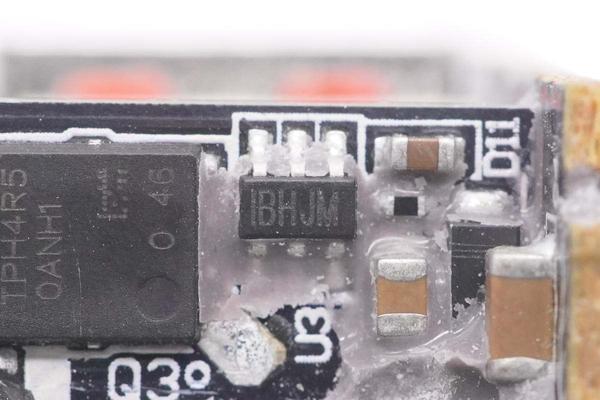

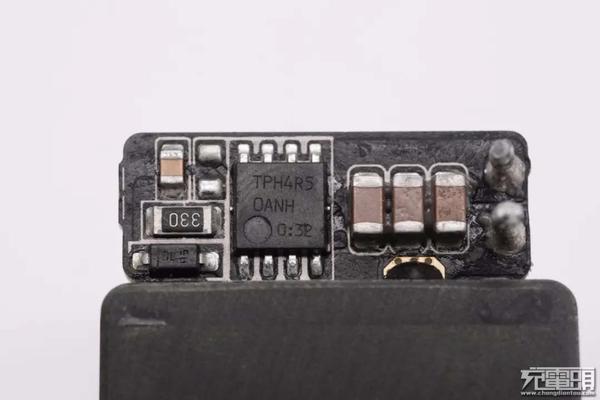

小米120W魔改充电器同步整流管采用东芝TPH4R50ANH,NMOS,耐压100V。
小米55W魔改氮化镓充电器同步整流管为东芝TPH4R50ANH,100V耐压,导阻3.7mΩ,适合于DC-DC转换器,开关稳压器和马达驱动。

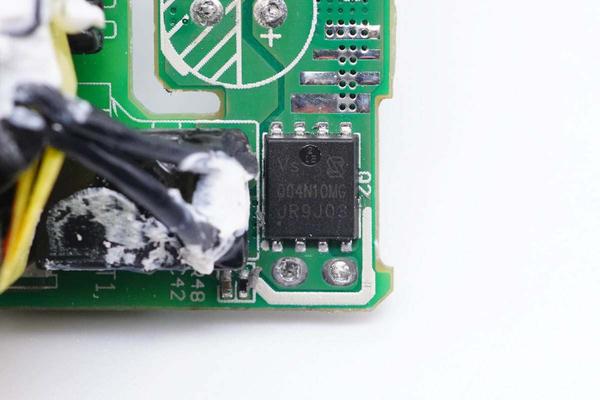

小米67W魔改充电器同步整流管采用威兆VSP004N10MS-G,耐压100V,超低导阻。
5、协议芯片

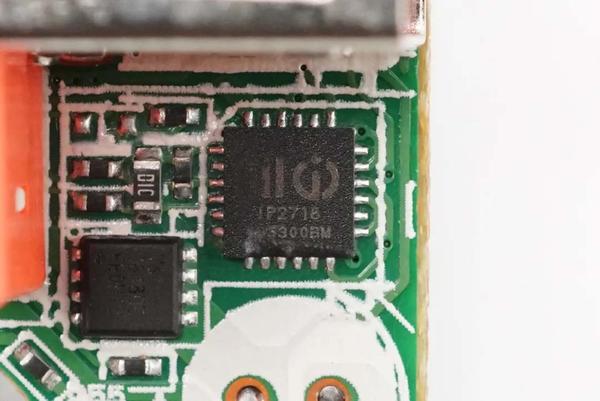

小米33W魔改充电器的协议芯片由小米联合英集芯定制,型号IP2718,USB-A口能够输出USB PD快充协议,也正是通过这颗芯片控制。

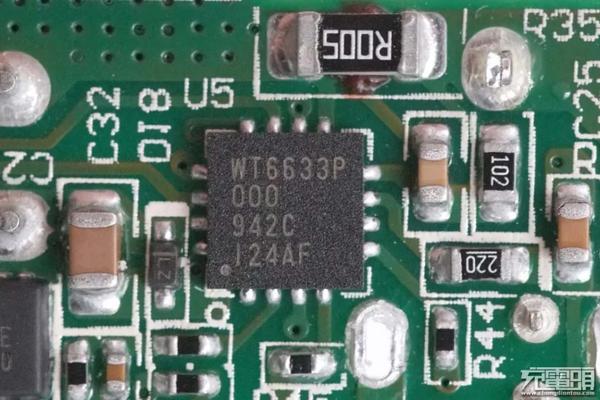

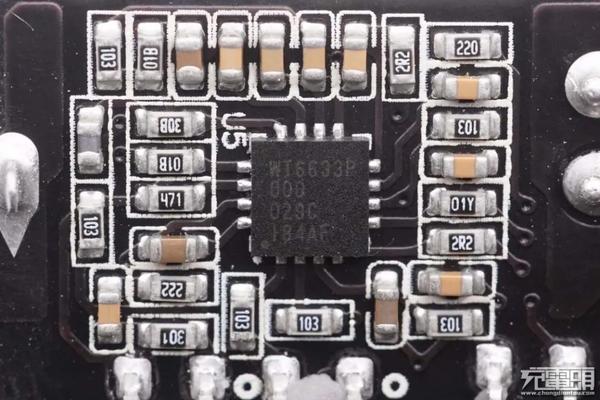

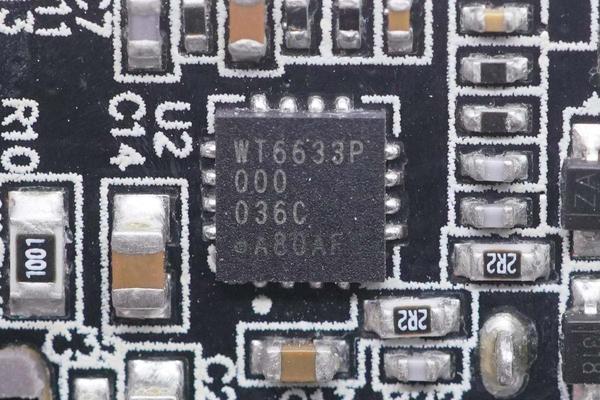

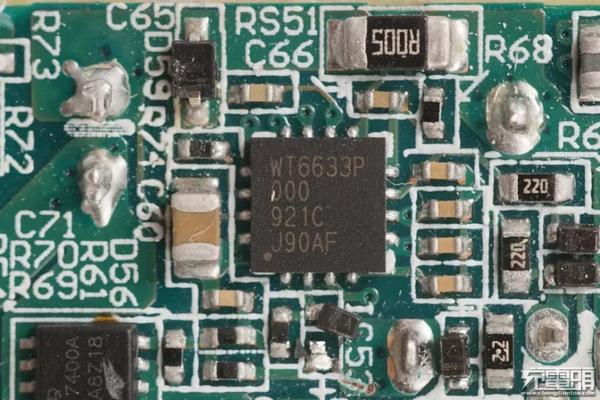

小米45W魔改充电器协议芯片采用伟诠WT6633P,这是少数几个获得高通QC4和QC4+测试认证的PD控制器,内建USB-PD物理层,Type-C线缆检测,内置稳压器,电压电流监控功能,负载开关控制。

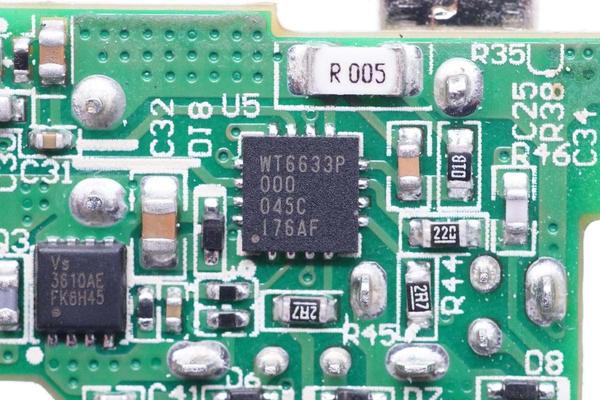

小米65W魔改充电器协议芯片也是采用的伟诠WT6633P。
小米120W魔改充电器协议芯片也是采用的伟诠WT6633P。
小米55W魔改氮化镓充电器协议IC也是采用伟诠的WT6633P。
小米67W魔改充电器协议IC采用伟诠WT6633P。
充电头网拆解总结
MI小米这6款魔改充电器作为米系旗舰机的标配快充,设计风格是统一的。PC材质白色外壳表面光滑简洁,从小米10至尊纪念版的快充开始,机身上还印有功率标识。统一采用固定式国标插脚和魔改USB-A接口,且都是靠机身一侧布局,USB接口舌片主要采用白色或橘红色配色。性能方面,统一支持QC、PD通用快充协议以及小米私有快充协议,都具备5V、9V、15V和20W四组电压档位,此外支持小米私有快充。
通过拆解发现,作为旗舰机的标配快充,这几款充电器无论是用料还是做工上,都是相当可靠的。核心器件来自PI、安森美、通嘉、纳微、英集芯、伟诠等业内知名厂家,诸如伟诠的WT6633P,从小米9 Pro的充电器开始,都是使用的它,足见小米对这款IC的认可程度。另外滤波电容也是来自艾华、丰宾、绿宝石等大品牌。
而通过下表对比我们发现,小米10 Pro的65W魔改快充和小米11 Pro/Ultra的67W魔改快充虽然分别由比亚迪和赛尔康代工,但各类参数大同小异,都采用了通嘉定制快充方案,士兰微、威兆MOS管,伟诠协议IC,艾华高压滤波电解电容等,可以说后者是前者的功率微调版本。

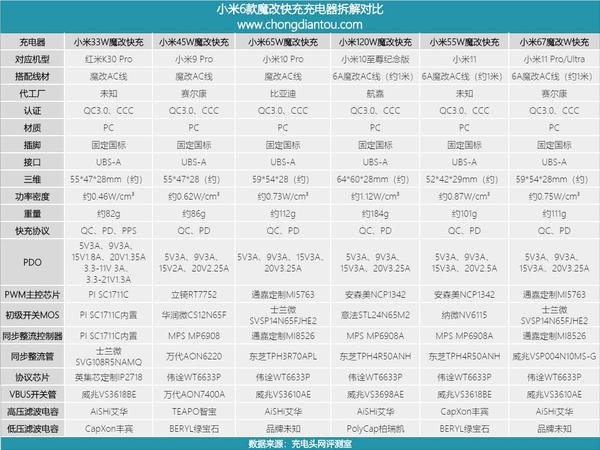

最后通过一张表格汇总这6款魔改充电器主要区别,方便大家对比查看。对于小米一贯坚持打造的魔改快充,大家又是怎么看的呢?
