最近充电头网又拿到了小米的一款67W快充充电器,据悉充电器内部方案作了部分改变,型号也变为MDY-12-EF,尺寸也稍小了一点。不过整体风格没变,不仔细对比还真看不出来区别。下面充电头网就对这款新款67W快充充电器进行详细拆解,看看内部具体都做了哪些改变。

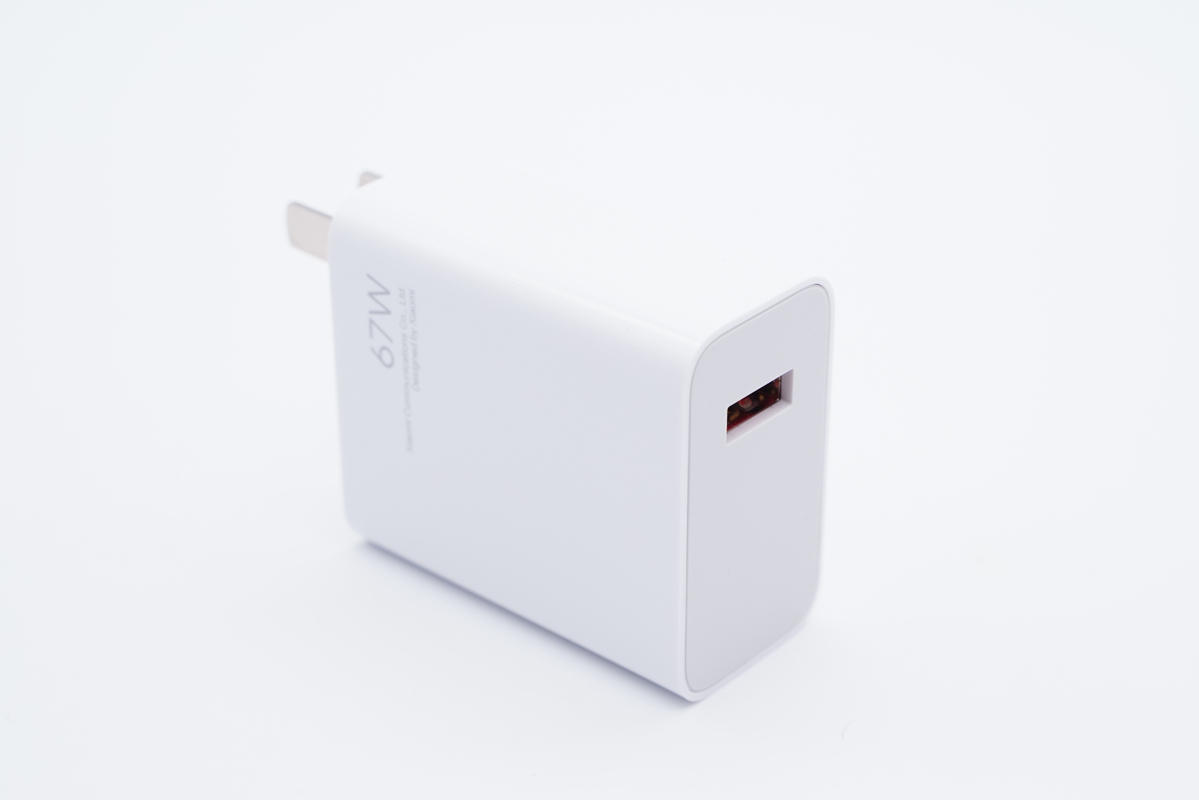

小米新款67W快充充电器外观设计上并没有改变,腰身洁白光滑,各面间过渡圆润,使用手感好。

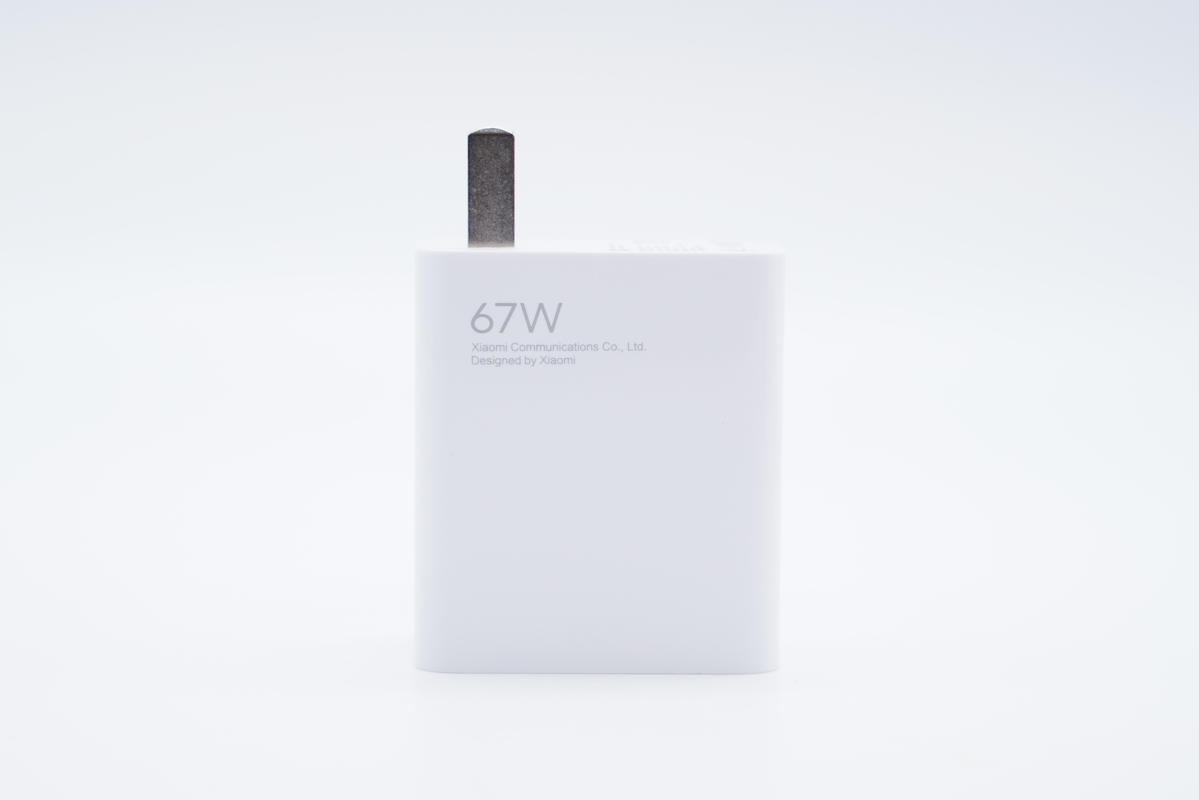

机身正背面均印有67W、Xiaomi Communications Co.,Ltd.以及Designed by Xiaomi字样。插脚固定式设计,靠一侧布局。

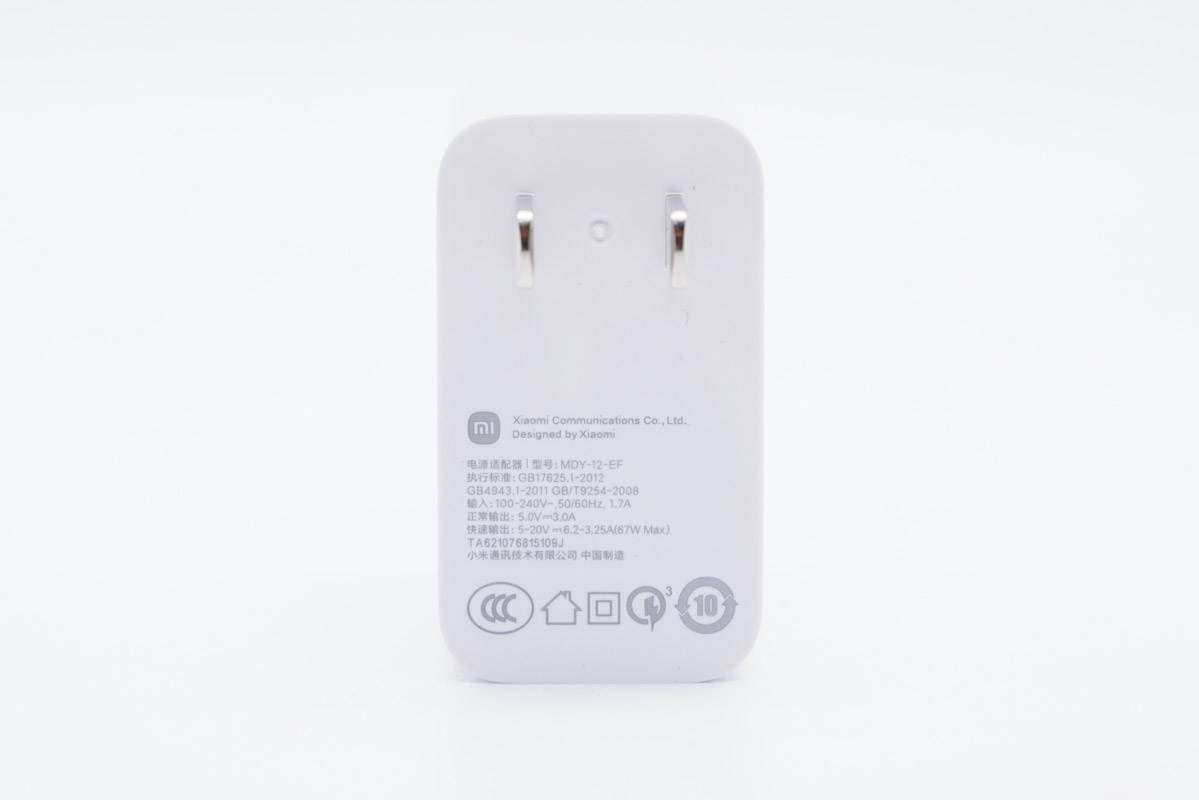

输入端外壳印有充电器参数
型号:MDY-12-EF
输入:100-240V~50/60HZ 1.7A
正常输出:5V3A
快速输出:5-20V/6.2-3.25A(67W Max)
充电器已经通过了3C认证。

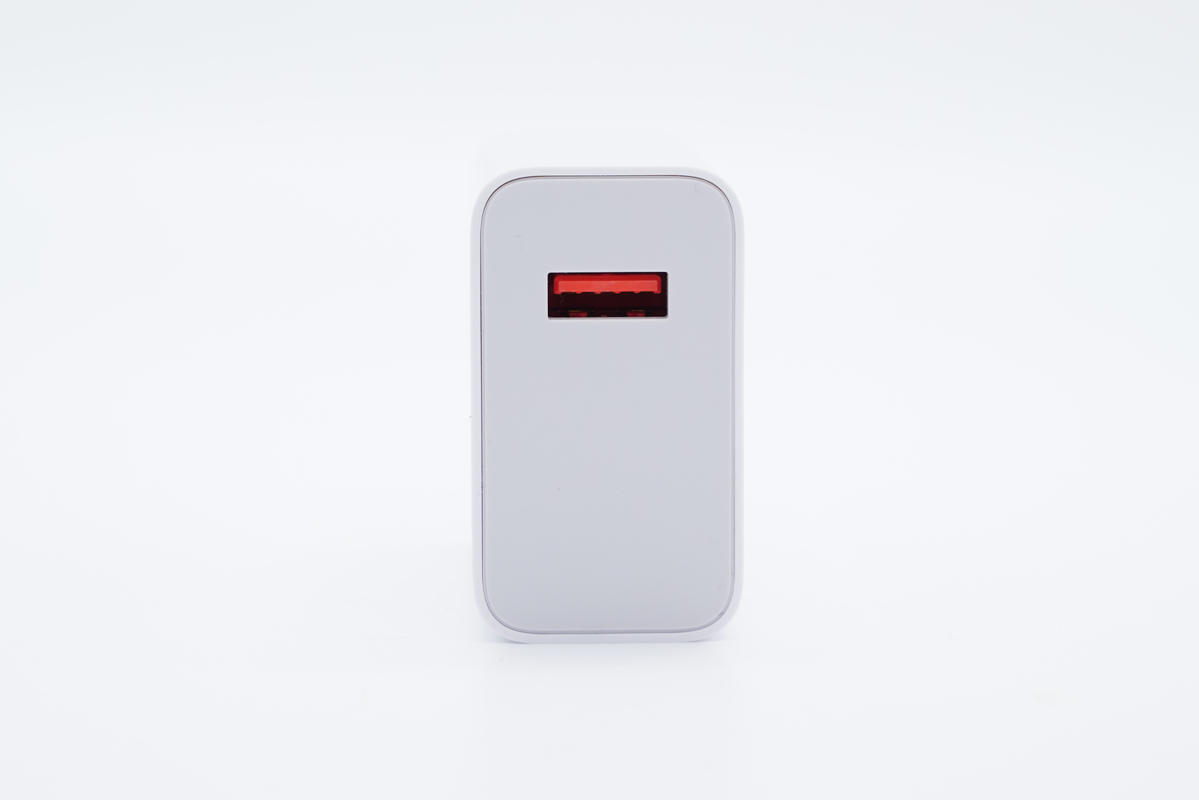

输出端USB-A口也是靠一侧布局,橘红色胶芯。

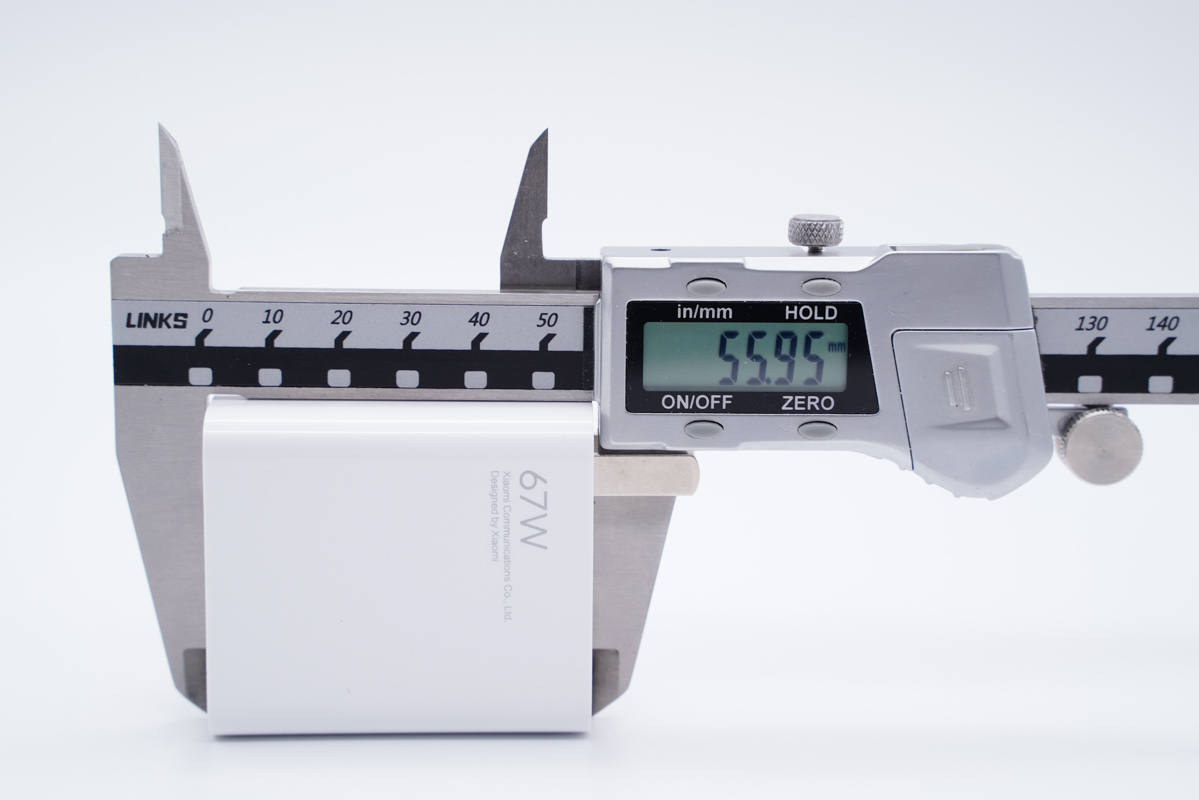

测得机身高度为55.95mm。

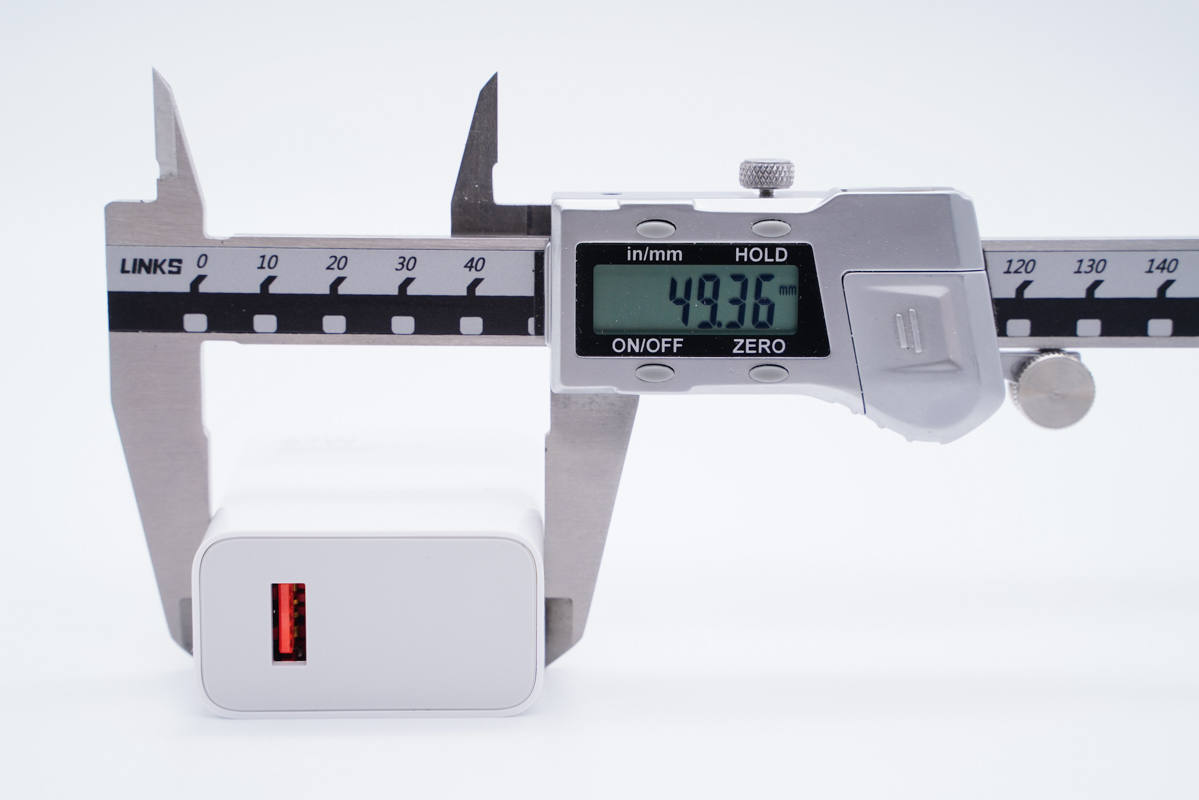

宽度为49.36mm。

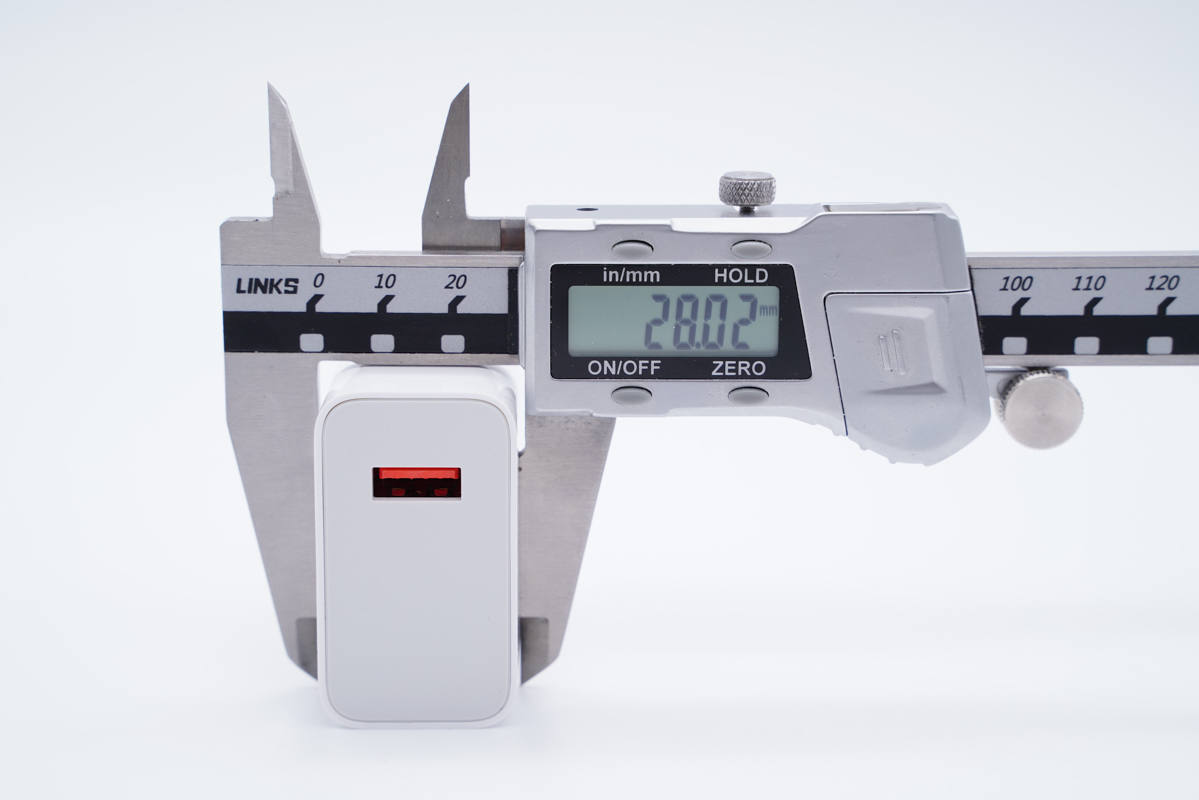

厚度为28.02mm。

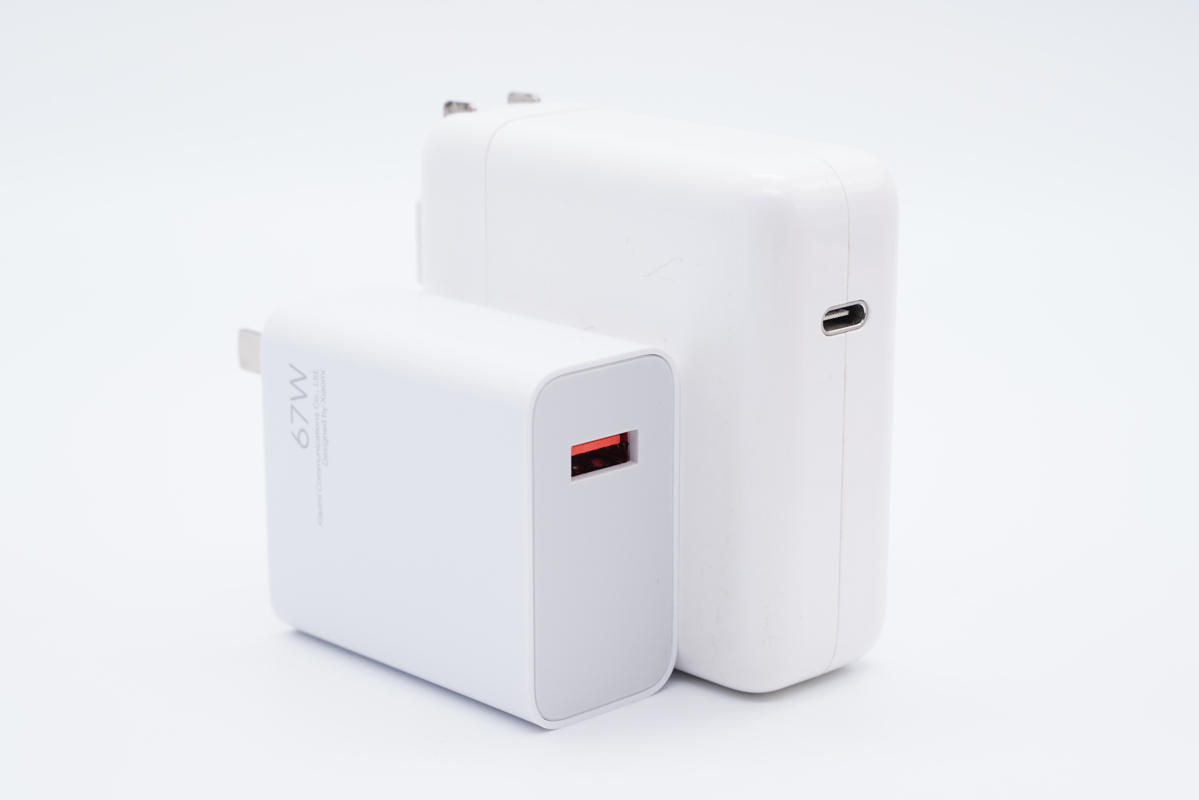

和苹果61W充电器直观对比,体积上很有优势。

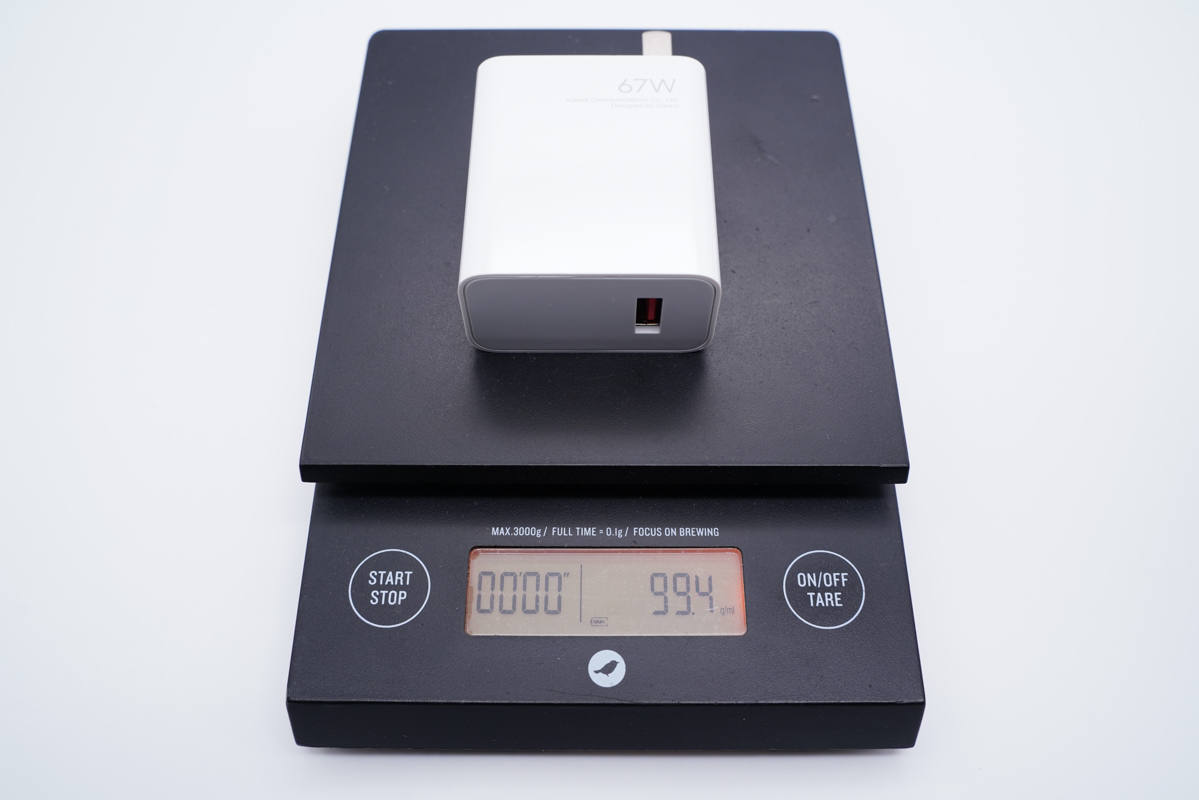

净重约为99g。
二、小米新款67W充电器拆解

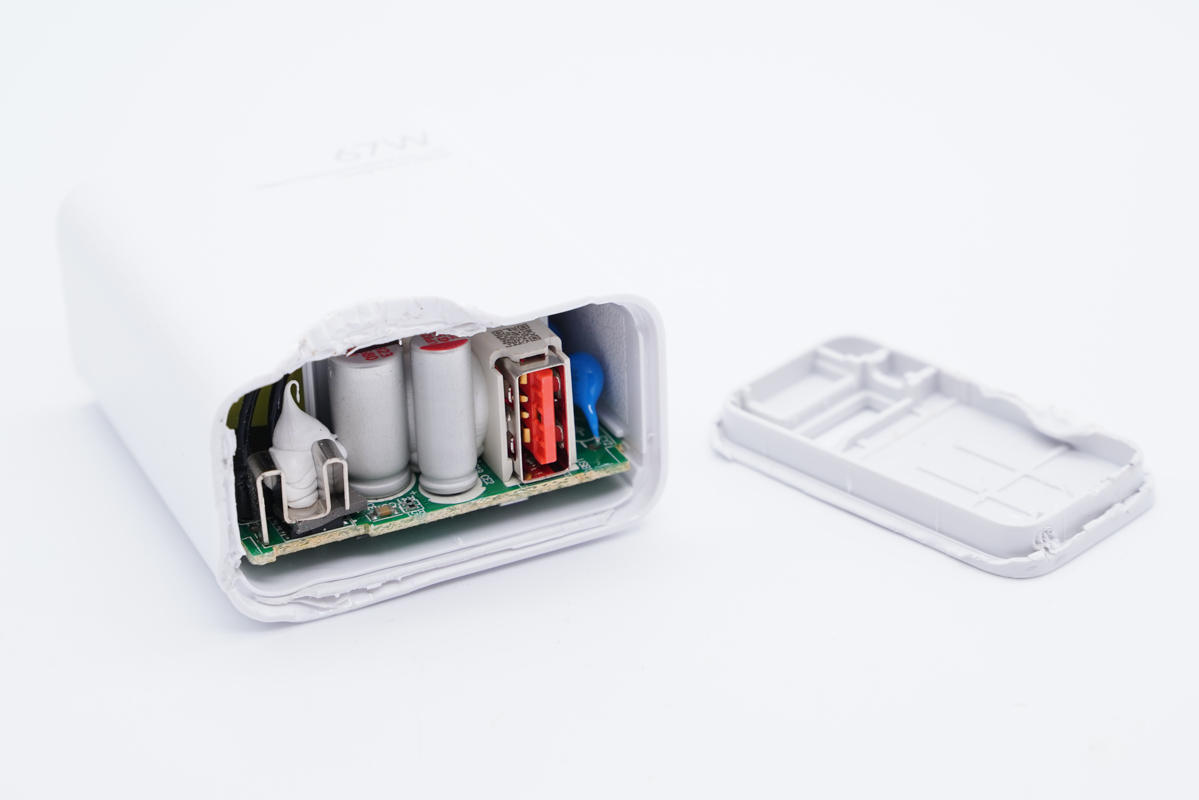

将输出端外壳拆开,超声波焊接封装。

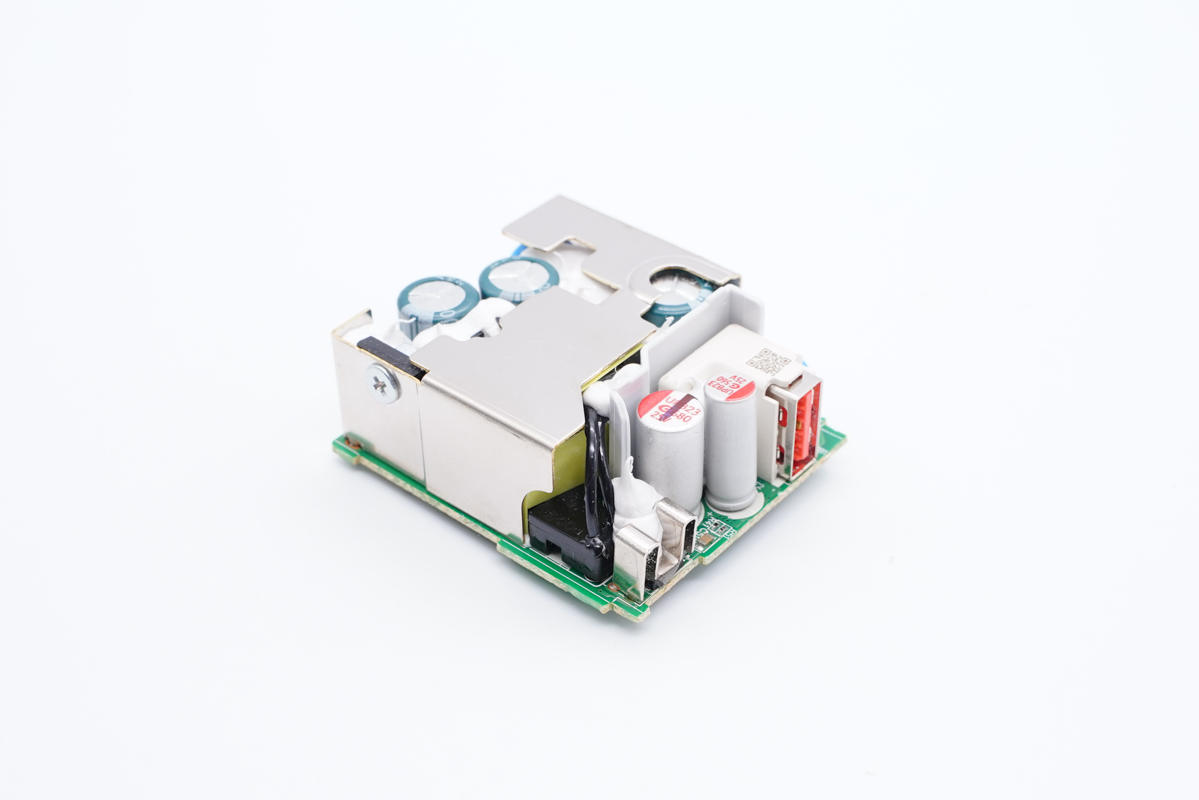

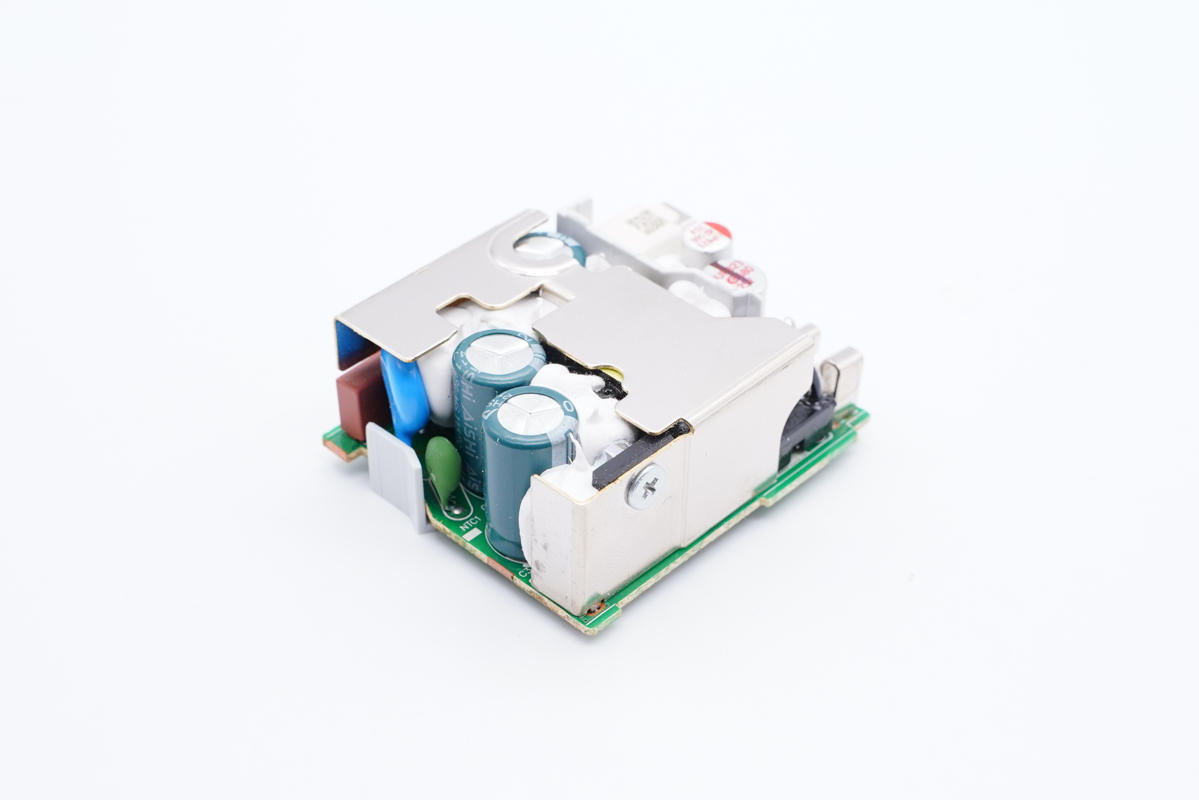

PCBA模块配有散热片帮助散热,高压MOS管使用螺丝固定在散热片上,元器件间的空隙填充硅胶加固。
初级次级间设有绝缘隔离板,同步整流管上贴有小型散热片帮助散热。
主板背面一览,初次级分界明显。
通过观察发现,小米新款67W充电器也是采用典型的开关电源宽范围输出电压,由协议芯片通过光耦控制输出电压的设计架构,下面我们从输入端开始了解各元器件。
输入端一览,左侧一角设有EMI滤波器件,三颗高压滤波电解电容同为墨绿色,比较显眼。
延时保险丝特写,规格为2.5A 250V。
STE松田电子 10D561K 压敏电阻,用于输入过压保护。
NTC热敏电阻用于抑制输入浪涌电流,减小充电器插电时的冲击电流。
共模电感外套绝缘管,用于滤除EMI干扰。
安规X电容特写。
四颗丝印RS4MBF的二极管组成桥式整流电路。
工字电感特写。
三颗高压滤波电解电容均来自艾华,且规格都是400V 22μF。
两颗主控芯片供电电容均来自丰宾,且规格相同,都是100V 10μF。充电头网了解到,丰宾电容还被华为、绿联、ANKER、小米、vivo、惠普等知名品牌的百余款快充产品采用。
主板一侧设有初次开关MOS管和变压器。
小米定制PWM主控芯片,丝印MI5763K1GS。
初级开关MOS管特写,丝印M67N68G。
变压器特写,顶部喷码有信息。
亿光EL 1019光耦,用于初级次级通信,反馈输出电压。
输出端一览,左侧同步整流管上贴有导热垫和散热片,中间是两颗固态滤波电容,右侧USB母座外套塑料壳防尘加固,此外还有两颗蓝色Y电容。
Y电容特写。
另一颗特写,两颗串联提升耐压等级。
小米定制次级同步整流控制器,丝印MI8526。
次级同步整流管来自威兆半导体,型号VSP004N10MS-G,耐压100V,超低导阻。
威兆VSP004N10MS-G资料信息。
充电头网拆解了解到,威兆MOS管广泛应用在充电器、无线充、车充、充电宝、储能电源等各个方面,并被华为、小米、紫米、三星、OPPO、VIVO、魅族、努比亚、倍思、公牛、网易智造等知名品牌的数十款产品采用,产品质量获得客户一致认可。
帮助同步整流管进行散热的小散热片,弯折设计增大散热面积。
两颗同步整流输出滤波固态电容均来自钰邦,这颗规格为25V 680μF。充电头网拆解了解到,钰邦电容还被小米、荣耀、安克、绿联、摩米士等知名品牌的产品采用过。
另一颗规格为25V 560μF。
协议芯片采用南芯半导体SC1832XM,内部集成反馈补偿电路,它符合最新的USB Type-C和PD 3.0标准,支持私有的高压快充技术,适合快充充电器应用。
南芯SC1832XM内部集成了VCONN供电,可编程的反馈补偿,电压电流采样,10Bit高性能ADC,两路10Bit DAC,I2C接口等,支持使用NMOS作为VBUS通路管。内置32位高性能微处理器内核,具有24KB单次编程存储器和2KB的SRAM内存。
南芯SC1832资料信息。
据充电头网了解,南芯半导体的快充方案广泛应用在手机、充电器、无线充、车充、充电宝、储能电源等各个方面,并被立讯精密65W 1A1C氮化镓快充、华为66W超级快充车充、华为50W超级快充无线车充、紫米20号200W PD快充移动电源、小米20000mAh移动电源 50W超级闪充版、三星10000mAh 25W PD快充移动电源、公牛600W户外移动电源、安克PowerHouse II 400户外电源等知名品牌的数十款产品采用。
此外南芯的电荷泵快充芯片还被荣耀X20 SE手机、OPPO A74手机海外版、小米11青春版、MOTO G9 plus等知名品牌的手机使用。
输出VBUS开关管特写,长晶科技 CJAB55N03S,NMOS,耐压30V,导阻3.8mΩ。
USB-A母座特写,7字型结构更加牢固,舌片前端设有特殊触点。
全部拆解完毕,来张全家福。
充电头网拆解总结
小米新款67W充电器,外观设计上与老款保持一致,简洁一如既往。在寸土寸金的空间里尺寸进一步减小,可以看出这款充电器在保持精致的道路上没有妥协。此外,这是一款独特的魔改快充充电器,支持小米私有快充,同时也支持PD快充,当外出办公,这款适配器可以搞定笔记本和手机充电,性能不打折。因此对新老客户而言,这依然是一款具备高水准的产品力的快充充电器。
充电头网通过拆解了解到,充电器内部设计整体上没有大的差别,只是协议芯片等器件做了改变。协议芯片采用的是南芯半导体SC1832XM,成为大规模量产的小米手机标配67W充电器上至关重要的一员,足见南芯在设计上的实力,也得到了小米的认可。
充电器开关电源依旧采用的小米MI5763K1GS+MI8526的定制方案,采用了威兆同步整流管,采用艾华和钰邦两大知名品牌电容滤波,充电器整体依旧保持高水准、高要求的用料做工。
